ARCHITETTURA DI LINEA “STELLARE” IMPIEGANDO “BUSREP” COME MOLTIPLICATORE
Linea RS- 485
max 1200 mt.
L1
L4
BUSREP 1
L3
L2
Dispositivi
di Campo
32
2
1
1
1
3
31
Barriere
Linea RS- 485
max 1200 mt.
2
3
32
Linea RS- 485
max 1200 mt.
Barriere
2
3
32
Barriere
2
3
32

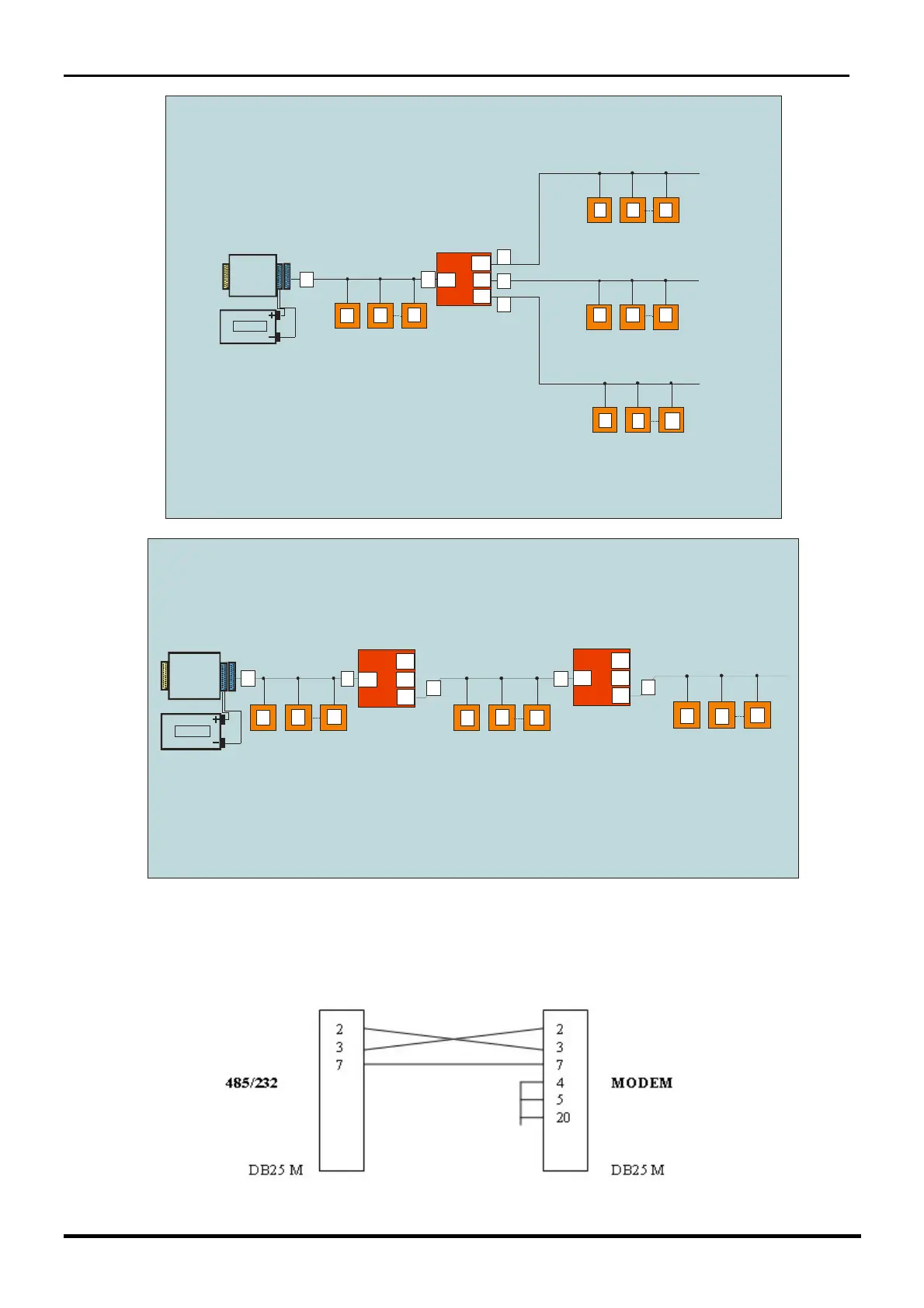

Nella figura è rappresentato un impianto che richiede una linea seriale RS - 485 a più rami (Architettura Stellare)
Questa architettura è realizzabile utilizzando un BUSREP come moltiplicatore. Le 4 tratte risultanti possono essere
lunghe, ciascuna, fino a 1200 mt e ad ognuna possono essere collegati un numero massimo di
dispositivi pari a 32 compreso il BUSREP, e nella prima tratta compreso il convertitore di linea seriale
1
13,8 Vcc
0 Vcc
ALIMENTATORE
LOCALE
CONVERTITORE
DI LINEA SERIALE
RS-485/RS-232
RS-485
RS232
13
11
1
ESTENSIONE DELLA DISTANZA IMPIEGANDO “BUSREP” COME RIGENERATORE
Nella figura è rappresentato un impianto che richiede una linea seriale RS - 485 di lunghezza superiore a 1200 mt.
Essa è stata spezzata, utilizzando due BUSREP come rigeneratori, in 3 tratte ciascuna di lunghezza inferiore.
In questo caso i dispositivi di campo, sono meno di 32 ma possono essere dislocati su una linea lunga 3600 mt.
Linea RS- 485
max 1200 mt.
Linea RS- 485
max 1200 mt.
Linea RS- 485
max 1200 mt.
L1
L4
BUSREP 1
L3
L2
L1
L4
BUSREP 2
L3
L2
Barriere
Barriere
Barriere
2
1
3
10
11
13
12
14
20
21
23
22
24
29
RS-485
RS232
13
11
1
13,8 Vcc
0 Vcc
ALIMENTATORE
LOCALE
CONVERTITORE
DI LINEA SERIALE
RS-485/RS-232
3.5 Collegamento da Accesso Remoto
Per interfacciare il modem (per linea telefonica commutata con velocità di 9600 b/s) alle barriere
MANTA oltre alla conversione RS485/RS232 occorre la conversione cross mostrata di
seguito:
Manuale di Installazione Pagina 16 di 59 MANTA 50 - 80
