Manuale di installazione Pagina 12 di 51 Sioux Pro 2

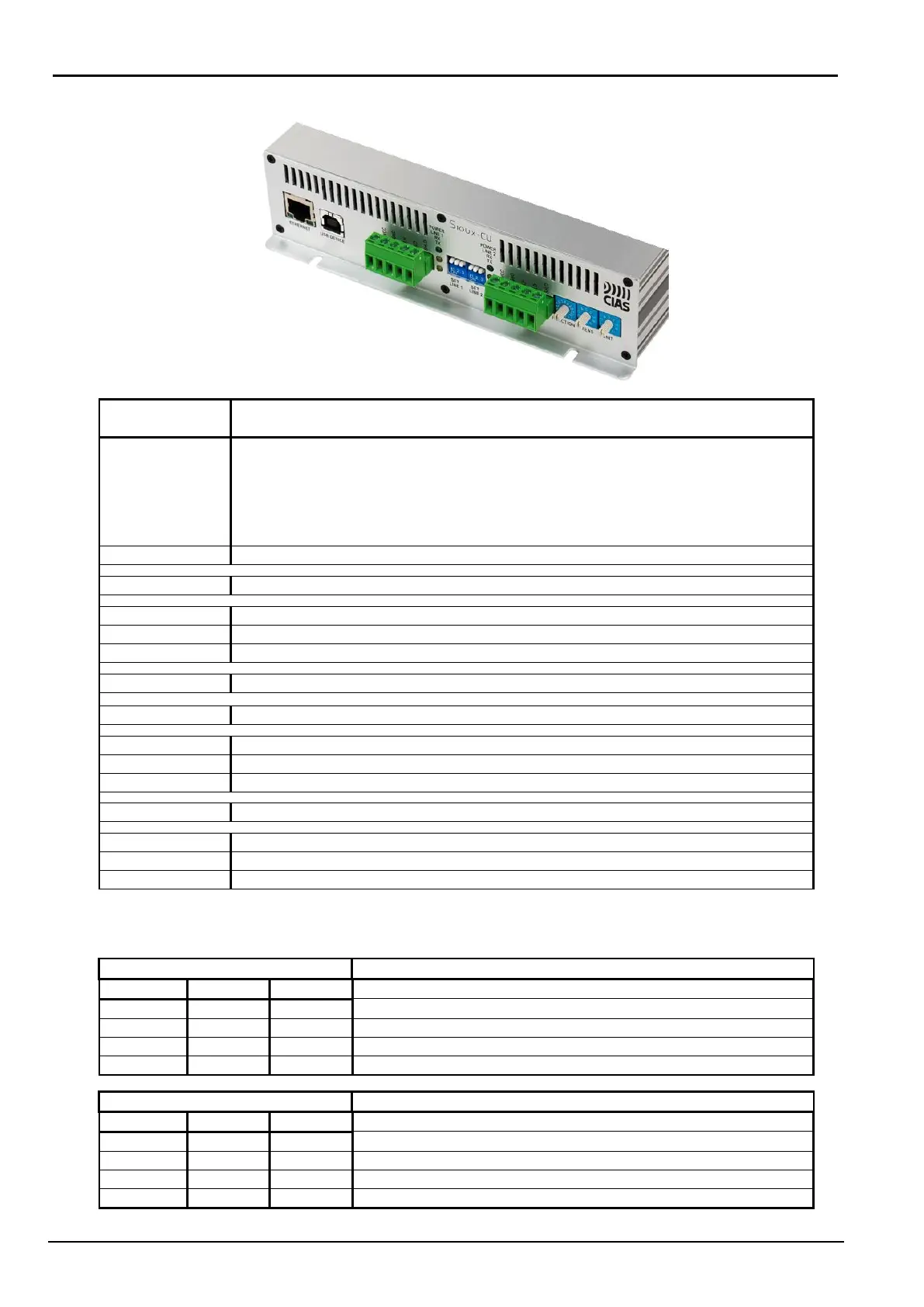

Descrizione del frontalino anteriore:
Tipo di
connettore
Descrizione della funzionalità
ETHERNET
Alimentazione PoE, connessione con Sioux-Test-Pro e IB-SystemIP
L’indirizzo IP di default è 192.168.0.189
Porta 1024 per il collegamento con Sioux-Test-Pro
Porta 1025 per il collegamento con IB-SystemIP
Porta 1027 per la connessione con la Ridondanza Ramo Sinistro
Porta 1028 per la connessione con la Ridondanza Ramo Destro
USB DEVICE
Porta per connessione con Sioux-Test-Pro
LINE 1
Linea sensori ramo sinistro (RS485)
POWER LINE 1
Presenza alimentazione LINE 1 (led colore verde)
RX
Ricezione dati LINE 1 (led colore giallo)
TX
Trasmissione dati LINE 1 (led colore giallo)
SET LINE 1
3 dip switch per il settaggio della LINE 1 (vedi nota)
LINE 2
Linea sensori ramo destro (RS485)
POWER LINE 2
Presenza alimentazione LINE 2 (led colore verde)
RX
Ricezione dati LINE 2 (led colore giallo)
TX
Trasmissione dati LINE 2 (led colore giallo)
SET LINE 2
3 dip switch per il settaggio della LINE 2 (vedi nota)
FUNCTION
Commutatore esadecimale per la scelta delle funzioni
TENS
Commutatore decimale per la scelta di un numero da 0 a 9 (decine)
UNIT
Commutatore decimale per la scelta di un numero da 0 a 9 (unità)
Nota: Per un funzionamento ottimale delle linee seriali LINE1, LINE2, si consiglia di impostarle
in modalità default di fabbrica.
SET LINE1
Impostazione terminazione di linea LINE1
DIP1
DIP2
DIP3
OFF
OFF
OFF
Linea non terminata e non polarizzata
ON
ON
OFF
Linea polarizzata e non terminata (default di fabbrica)
OFF
OFF
ON
Linea terminata e non polarizzata
ON
ON
ON
Linea terminata e polarizzata
SET LINE2
Impostazione terminazione di linea LINE2
DIP1
DIP2
DIP3
OFF
OFF
OFF
Linea non terminata e non polarizzata
ON
ON
OFF
Linea polarizzata e non terminata (default di fabbrica)
OFF
OFF
ON
Linea terminata e non polarizzata
ON
ON
ON
Linea terminata e polarizzata
Linea 1
Sinistra
Linea 2
Destra
