cias SIOUX PRO 2 - Page 13

© CIAS Elettronica S.r.l. Ed 1.1
Manuale di installazione Pagina 13 di 51 Sioux Pro 2
LINE1
Descrizione segnali
VCC
Uscita alimentazione: 13,8 V
GND
Massa
LH
RS485 Linea alta
LO
RS485 Linea bassa
SHLD
Schermo
LINE2
Descrizione segnali
VCC
Uscita alimentazione: 13,8 V
GND
Massa
LH
RS485 Linea alta
LO
RS485 Linea bassa
SHLD
Schermo

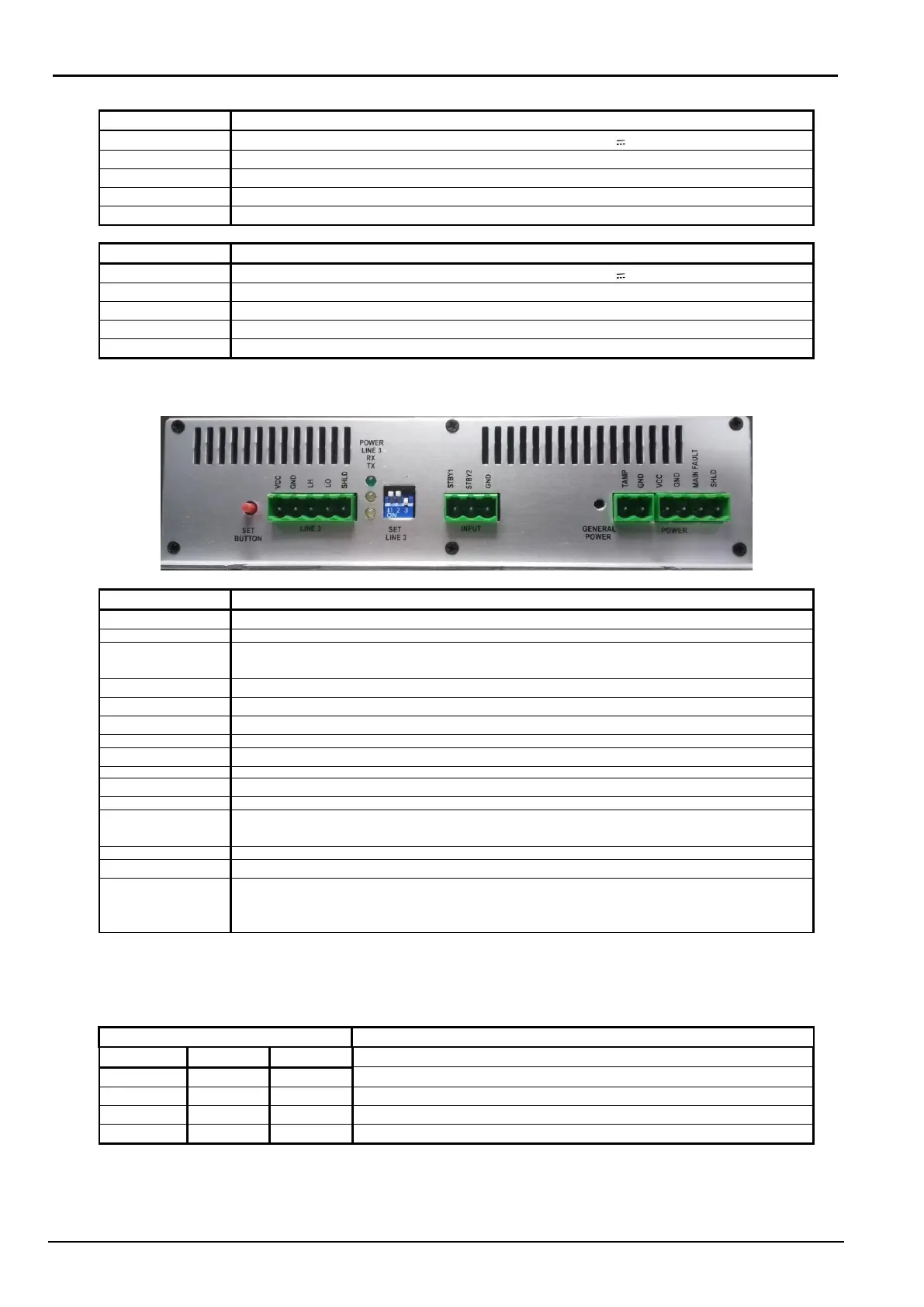

Descrizione del frontalino posteriore:
Tipologia
Descrizione della funzionalità
SET BUTTON
Pulsante per conferma e impostazioni delle funzioni
LINE 3
Linea RS485 per la connessione della Sioux-CU-Pro2 all’IB-System-Rack, alle
schede relè o alla centrale Quasar. Massima lunghezza 1200 metri
POWER LINE 3
Presenza alimentazione LINE 3 (led colore verde)
RX
Ricezione dati LINE 3 (led colore giallo)
TX
Trasmissione dati LINE 3 (led colore giallo)
SET LINE 3
3 dip switch per il settaggio della LINE 3 (vedi nota)
INPUT
Funzione non implementata (non utilizzare)
GENERAL
POWER
Presenza alimentazione (led colore verde)
TAMP
Ingresso di Tamper della Sioux-CU-Pro2
POWER
VCC e GND: alimentazione 13,8 Vdc
MAIN FAULT: morsetto presenza rete
SHLD: schermo dell’alimentazione
Nota: Per un funzionamento ottimale della linea seriale LINE3, si consiglia di impostarla
in modalità come default di fabbrica.
SET LINE3
Impostazione terminazione di linea LINE3
DIP1
DIP2
DIP3
OFF
OFF
OFF
Linea non terminata e non polarizzata
ON
ON
OFF
Linea polarizzata e non terminata (default di fabbrica)
OFF
OFF
ON
Linea terminata e non polarizzata
ON
ON
ON
Linea terminata e polarizzata
