© CIAS Elettronica S.r.l. Ed 1.1
Manuale di installazione Pagina 24 di 51 Sioux Pro 2
Nel caso in cui Sioux-CU-Pro2 debba essere posizionato lontano dai sensori, si può utilizzare
una scatola di derivazione in cui sono connessi i due rami dei sensori e un cavo per ciascuna
linea (lead cable), che contiene i segnali e l’alimentazione dalla Sioux-CU-Pro2.

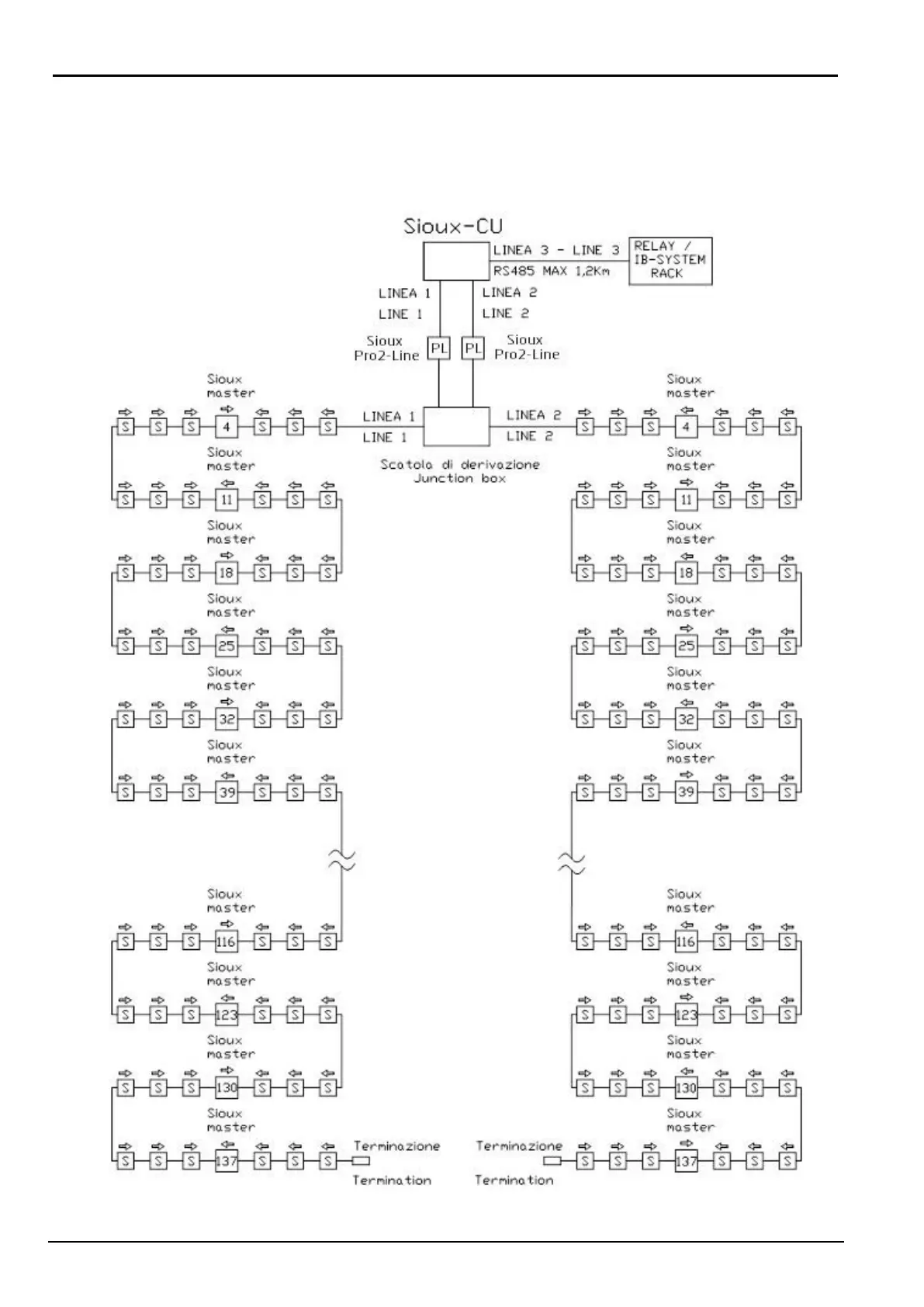

Nella figura sottostante è rappresentato lo schema a blocchi con questa variante.
