Manuale di installazione Pagina 25 di 51 Sioux Pro 2

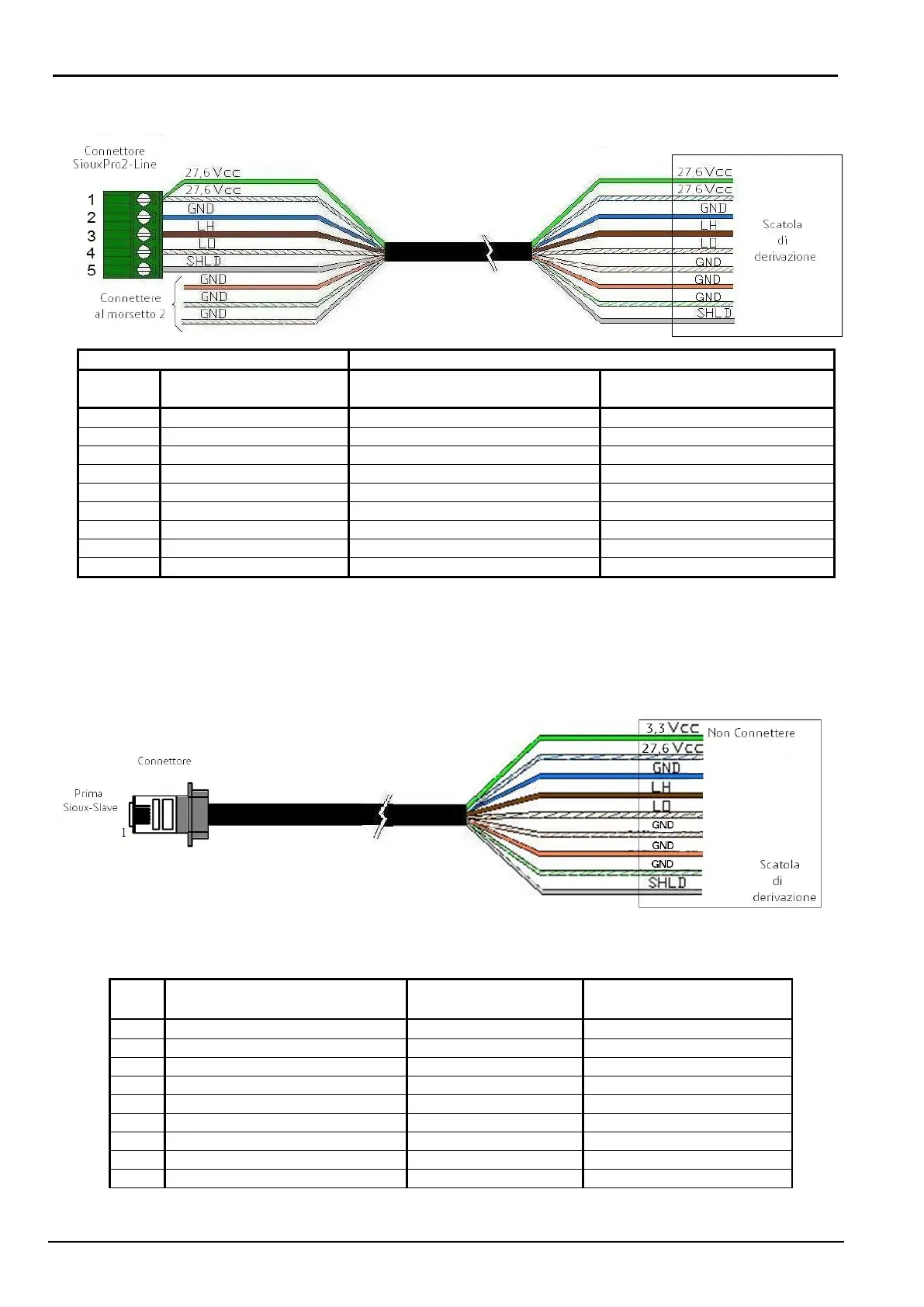

Con questa soluzione, si evidenziano i seguenti cavi:
- Cavo SiouxPro2-Line - scatola di derivazione
SiouxPro2-Line Linea 1 e 2
Scatola di derivazione
Morsetto
Funzioni Morsetti
Colore dei conduttori
Funzioni nella scatola di
derivazione
1
Alimentazione 27,6 Vcc
Verde
Alimentazione 27,6 Vcc
1
Alimentazione 27,6 Vcc
Bianco/Blu
Alimentazione 27,6 Vcc
2
GND
Bianco/Arancio
GND
2
GND
Arancio
GND
2
GND
Bianco/Verde
GND
2
GND
Blu
GND
3
RS485 - Linea alta LH
Marrone
RS485 - Linea alta LH
4
RS485 - Linea bassa LO
Bianco/Marrone
RS485 - Linea bassa LO
5
Schermo
Schermo
Schermo
Collegare i conduttori:
- Bianco/Arancio, Arancio, e Bianco/Verde assieme al conduttore BLU a GND, cioè al
morsetto 2 della morsettiera SiouxPro2-Line
- Verde e Bianco/Blu a 27,6 Vcc, cioè al morsetto 1 della morsettiera SiouxPro2-Line
- Cavo scatola di derivazione primo Sioux-Slave-Pro2
N.B. Utilizzando cavi precablati, verificare la corrispondenza dei colori con la
numerazione dei pin del connettore RJ45
Pin
RJ45
Funzioni nel connettore della
prima Slave-Pro2
Colore Conduttori
Funzioni nella scatola di
derivazione
1
GND
Bianco/Arancio
GND
2
GND
Arancio
GND
3
GND
Bianco/Verde
GND
4
GND
Blu
GND
5
Alimentazione 27,6 Vcc
Bianco/Blu
Alimentazione Vcc
6
Alimentazione 3,3 Vcc
Verde
Non Connettere
7
RS485- Linea bassa LO
Bianco/Marrone
RS485 - Linea bassa LO
8
RS485- Linea alta LH
Marrone
RS485 - Linea alta LH
Schermo
Schermo
Schermo
