© CIAS Elettronica S.r.l. Ed 1.6
Manuale d’installazione Page 18 of 43 Sioux

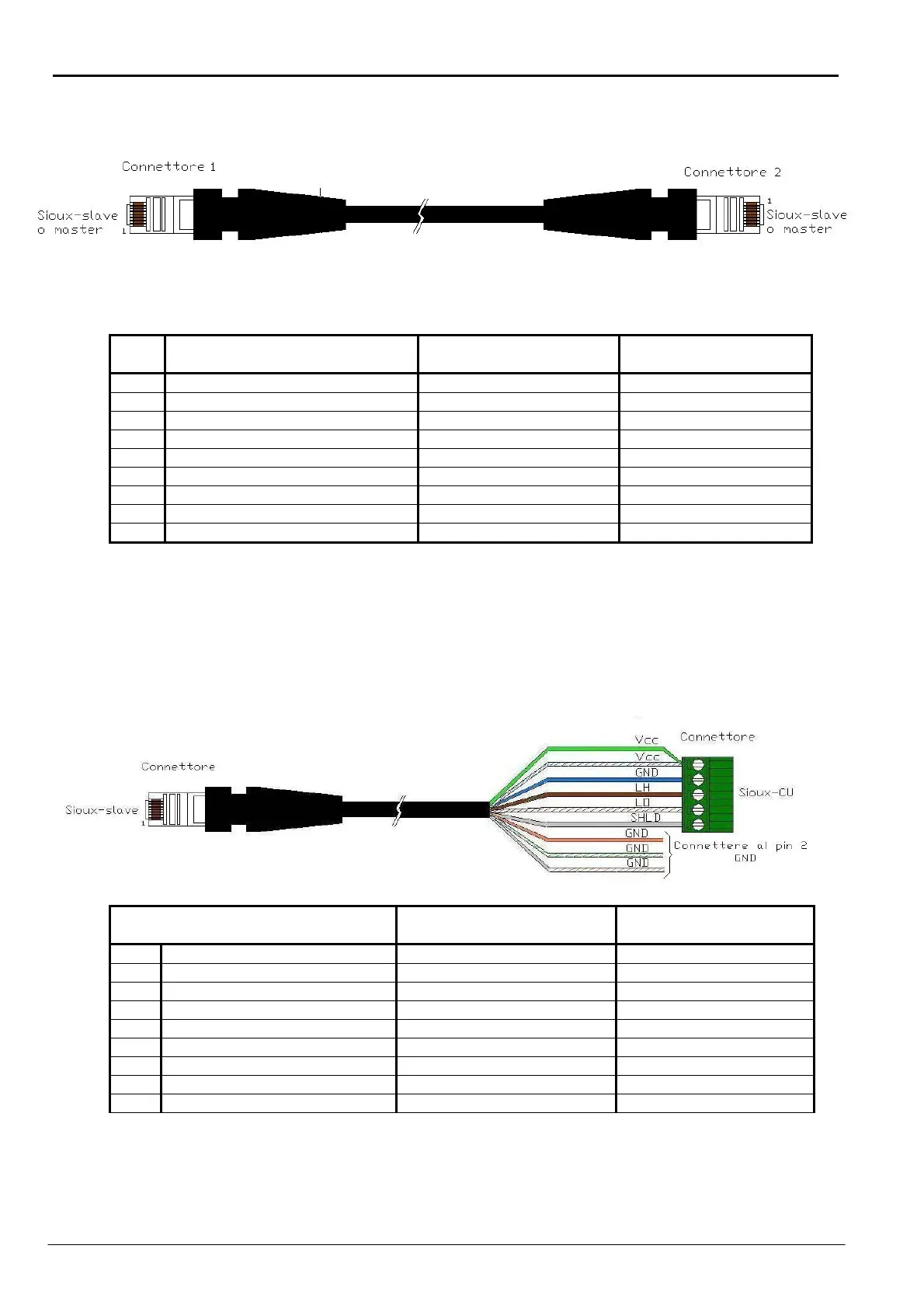

- Cavo di connessione tra due Sioux-slave o tra Sioux-master e Sioux-slave
Pin
Descrizione segnali connettore Colore dei conduttori
Connettore 1
Colore dei conduttori
Connettore 2
1 Segnale da sensore slave Bianco/Arancio Bianco/Arancio
2 Segnale da sensore slave Arancio Arancio
3 Segnale da sensore slave Bianco/Verde Bianco/Verde
4 GND Blu Blu
5 Alimentazione 13,8 V Bianco/Blu Bianco/Blu
6 Alimentazione 13,8 V Verde Verde
7 RS485-Linea bassa LO Bianco/Marrone Bianco/Marrone
8 RS485-Linea alta LH Marrone Marrone
Schermo Schermo Schermo
- Cavo di connessione tra la seriale (LINE1 o LINE2) di Sioux-CU e la prima Sioux-slave
N.B. Utilizzando cavi precablati, verificare la corrispondenza dei colori con la
numerazione dei pin del connettore RJ45.
Pin Connettore RJ45 Sioux Slave Funzione
Moretto Connettore
Sioux CU
1 Bianco/Arancio GND 2
2 Arancio GND 2
3 Bianco/Verde GND 2
4 Blu GND 2
5 Verde Alimentazione 13,8 V 1
6 Bianco/Blu Alimentazione 13,8 V 1
7 Bianco/Marrone RS485- Linea bassa LO 4
8 Marrone RS485- Linea alta LH 3
Shell Schermo Schermo 5
N.B. Collegare i conduttori:
- 1, 2, 3, 4 a GND morsetto 2 della morsettiera Sioux CU.
- 5, 6 a Vcc morsetto 1 della morsettiera Sioux CU.
