Manuale d’installazione Page 21 of 43 Sioux

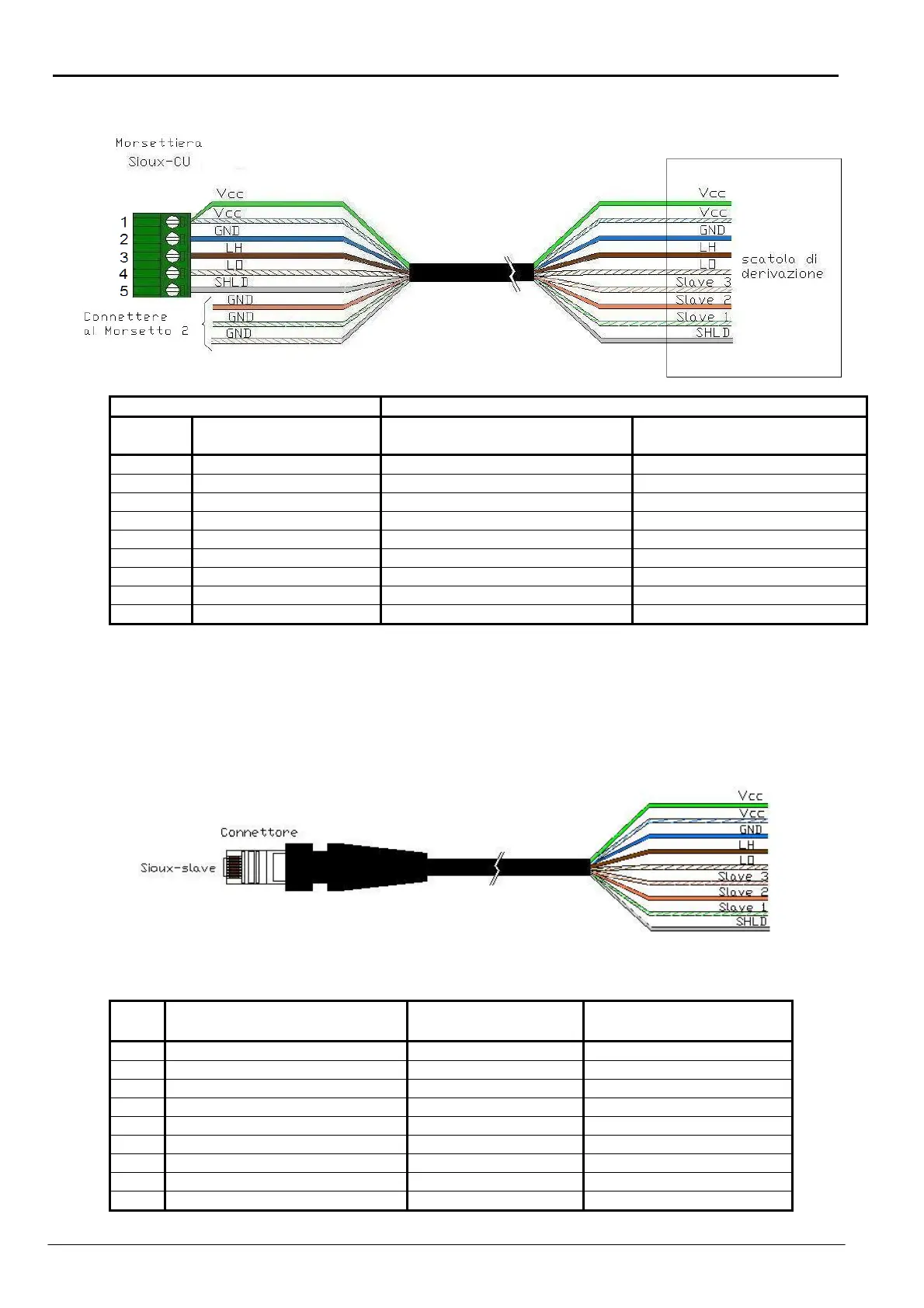

Con questa soluzione sono indicati i seguenti cavi:
- cavo Sioux-CU scatola di derivazione
Sioux CU linea 1 o linea 2 Scatola di derivazione
Morsetto Funzioni Morsetti Colore dei conduttori
Funzioni nella scatola di
derivazione
1 Alimentazione 13,8 V Verde Alimentazione 13,8 V
1 Alimentazione 13,8 V Bianco/Blu Alimentazione 13,8 V
2 GND Bianco/Arancio GND
2 GND Arancio GND
2 GND Bianco/Verde GND
2 GND Blu GND
3 RS485-Linea alta LH Marrone RS485-Linea alta LH
4 RS485-Linea bassa LO Bianco/Marrone RS485-Linea bassa LO
5 Schermo Schermo Schermo
Collegare i conduttori:
- Bianco/Arancio, Arancio, e Bianco/Verde assieme al conduttore BLU a GND cioè al
morsetto 2 della morsettiera Sioux CU.
- Verde e Bianco/blu a Vcc cioè al morsetto 1 della morsettiera Sioux CU.
- cavo scatola di derivazione primo Sioux-slave
N.B. Utilizzando cavi precablati, verificare la corrispondenza dei colori con la
numerazione dei pin del connettore RJ45.
Pin
RJ45
Funzioni nel connettore della
prima Slave
Colore Conduttori
Funzioni nella scatola di
derivazione
1 GND Bianco/Arancio GND
2 GND Arancio GND
3 GND Bianco/Verde GND
4 GND Blu GND
5 Alimentazione 13,8 V Bianco/Blu Alimentazione 13,8 V
6 Alimentazione 13,8 V Verde Alimentazione 13,8 V
7 RS485- Linea bassa LO Bianco/Marrone RS485- Linea bassa LO
8 RS485- Linea alta LH Marrone RS485- Linea alta LH
Schermo Schermo Schermo
