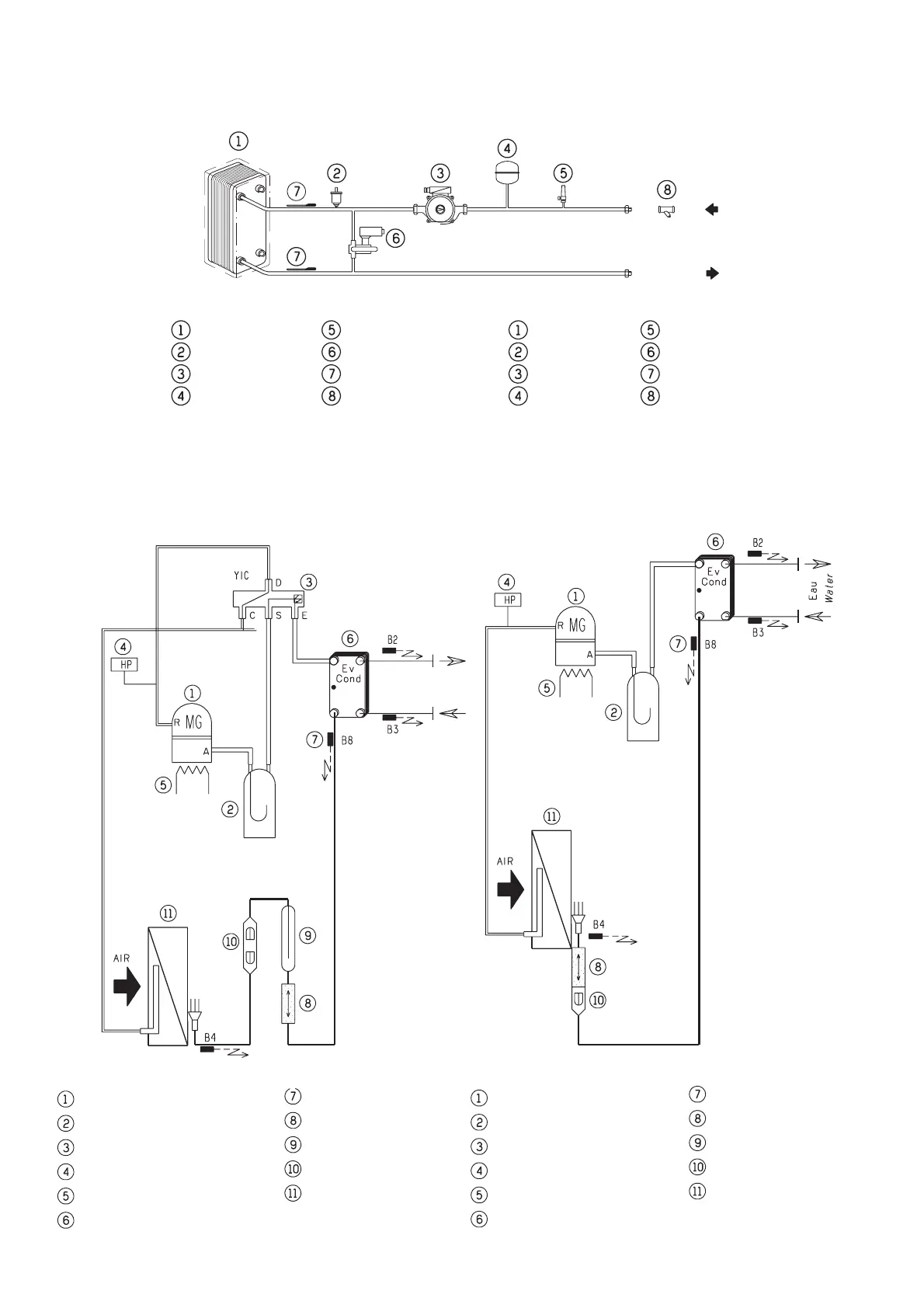

CIAT AQUALIS 20 - Esquema de Principio del Módulo Hidráulico; Esquema de Principio Refrigerante

36
Versión sólo frío
Versión reversible
Compresor
Botella antigolpe de líquido
Válvula inversión de ciclo
Presostato alta presión
Resistencia del carter
Intercambiados de placas soldadas
Sonda de temperatura
Deshidratador
Depósito de líquido
Orificio de reducción
Intercambiador aire/freó
n
Agua
Esquema de principio refrigerante
Esquema de principio
del módulo hidráulico
ENTRADA
SALIDA
Evapo-condensador
Purgador de aire manual
Circulador
Depósito de expansión
Válvula de seguridad 4 bar
Presostato diferencial
Sondas de temperatura
Filtro de tamiz (opcional)
