Selección de la velocidad del circulador
En los modelos 20 a 75, el circulador permite seleccionar de 2 a
3 velocidades. Determine la velocidad en función de las pérdidas de carga de
la instalación y de las curvas de presión disponible del grupo.
Para modificar la velocidad del circulador:
- en los modelos 20 a 35, gire la moleta del circulador,
- en los modelos 50 a 75, abra la tapa del circulador y reposicione el
contacto extraíble.
Conexiones eléctricas
Los AQUALIS están diseñados de conformidad con la directiva de baja
tensión y, más específicamente, con las normas internacionales EN 60335-1,
EN 60335-2-40, EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 y
EN 61000-6-4.
Para la conexión eléctrica, corte la alimentación del aparato antes de
cualquier manipulación.
Abra el techo de acuerdo con la figura 1 y conéctese a la placa de terminales
J1 de la tarjeta de potencia (la que dispone de mecanismo de conexión) de
acuerdo con el esquema de cableado siguiente, y apriete bien los terminales.
- Las características eléctricas de la corriente disponible deben corresponder
a los valores indicados en la placa identificativa
- La alimentación eléctrica debe responder a las exigencias 230 V
50 Hz para los modelos 20 a 35 monofase y 400 V 50 Hz para los
modelos 35 a 75 trifase.
- Todos los cableados deben realizarse de acuerdo con la reglamentación en
vigor en el lugar de instalación (en Francia, NF C 15100).
- El cable deberá elegirse teniendo en cuenta la intensidad máx. del grupo
(véase cuadro “características” al final del manual), de la distancia de la
unidad respecto a la alimentación de origen, de la protección previa al equipo
y del régimen de explotación del neutro.
IMPORTANTE: efectúe la conexión a tierra antes de cualquier otra conexión
eléctrica.
Los modelos trifase deben estar imperativamente equipados con un neutro.
La instalación debe complementarse con un seccionador principal.
+ 6 %
- 10 %
+ 6 %
- 10 %
Nota: para facilitar la instalación del cable de alimentación, se han previsto
una canaleta y un sujeta-cables.
➪

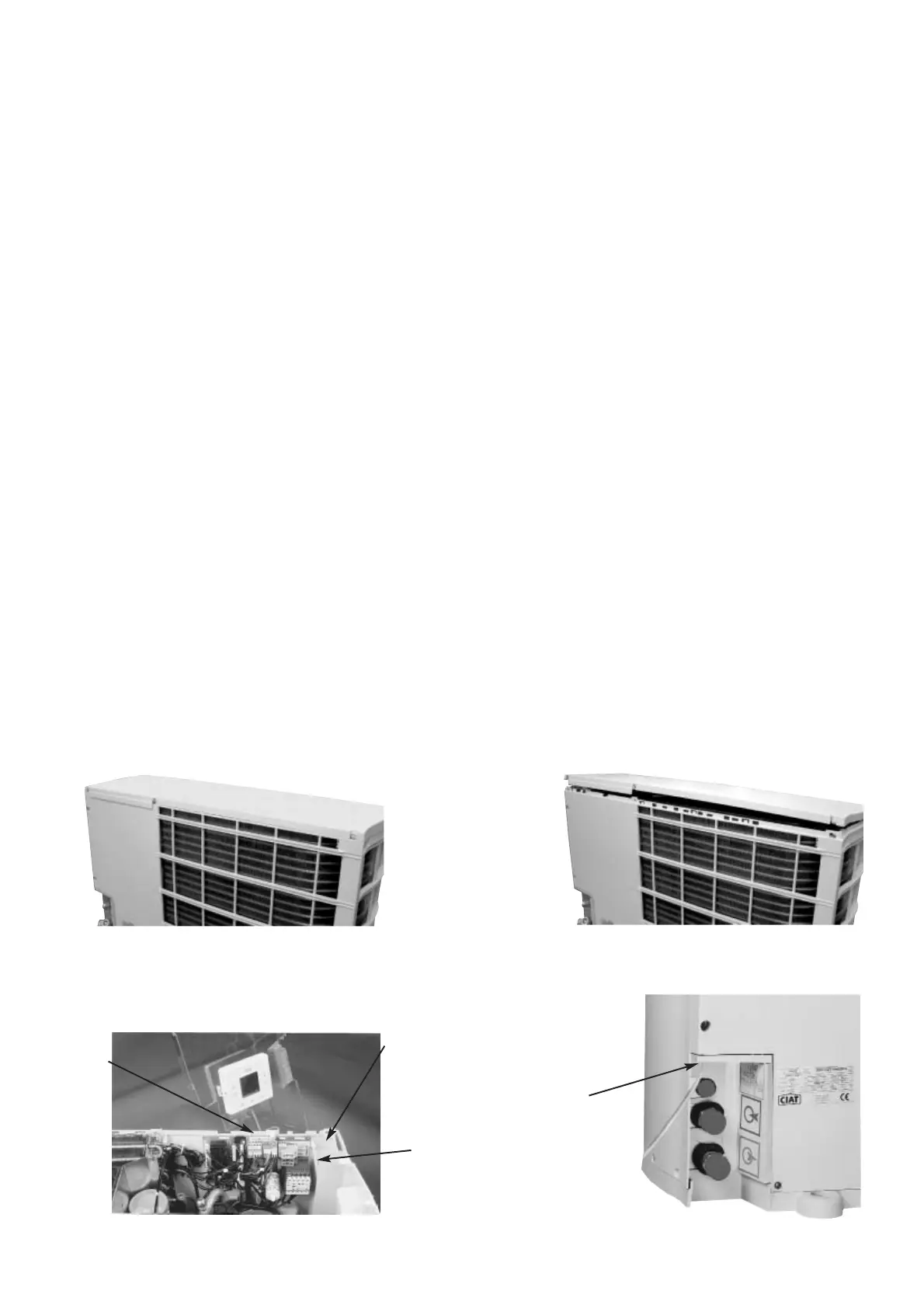

Figura 1
J1
Sujeta-cables
Canaleta para el paso
del cable eléctrico
Pasa-cables
