Conector J1
Conector J2
* Conector J3

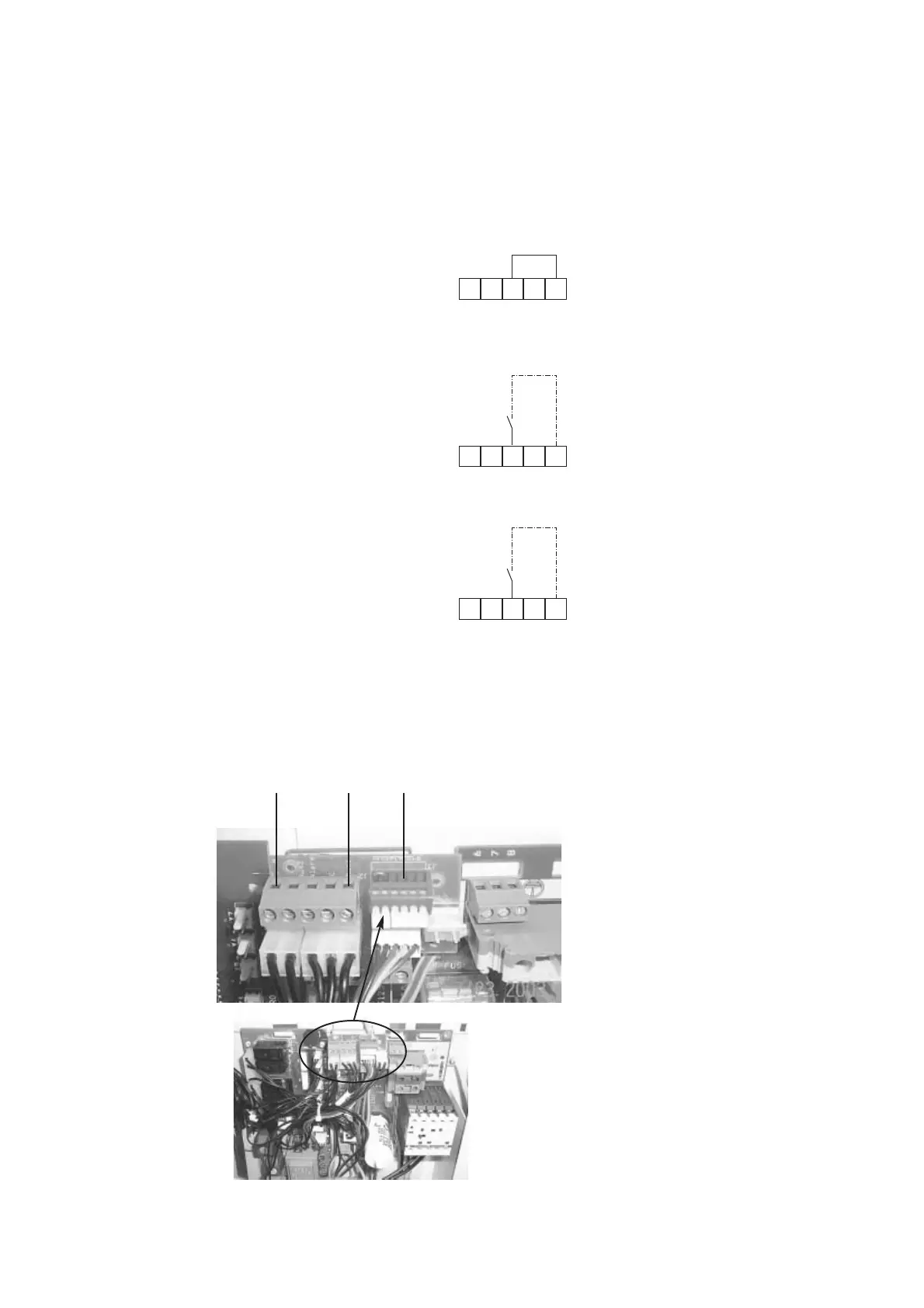

Esquemas de conexiones
El control puede realizarse desde el terminal o desde las entradas todo o
nada (TOR).
Por entradas TOR y EOLIS
1) Por entrada Todo o Nada
J3 1 4
Conecte un contacto entre 1 y 4 del conector J3
(contacto libre de toda polaridad y de buena calidad).
Contacto cerrado
→
funcionamiento caliente
Contacto abierto
→
funcionamiento frío
MODO CALIENTE / FRIO
J3 1 3
Conecte un contacto entre 1 y 3 del conector J3
(contacto libre de toda polaridad y de buena calidad).
Contacto cerrado
→
funcionamiento en
valor predeterminado 2
VALOR PREDETERMINADO 2
J3 1 2
Retire el puente entre 1 y 2 del conector J3 y conecte
un contacto (contacto libre de toda polaridad y de
buena calidad).
Contacto cerrado
→
grupo autorizado para
funcionar
Contacto abierto
→
grupo parado
CONTROL DE AUTOMATICIDAD
* Atención: sección máx. = 0,5 mm²
