CIAT AQUALIS 20 - Page 29

29
Polaridad de los cables a respetar
L Máx.: 50 m
S Máx.: 0,5 mm²

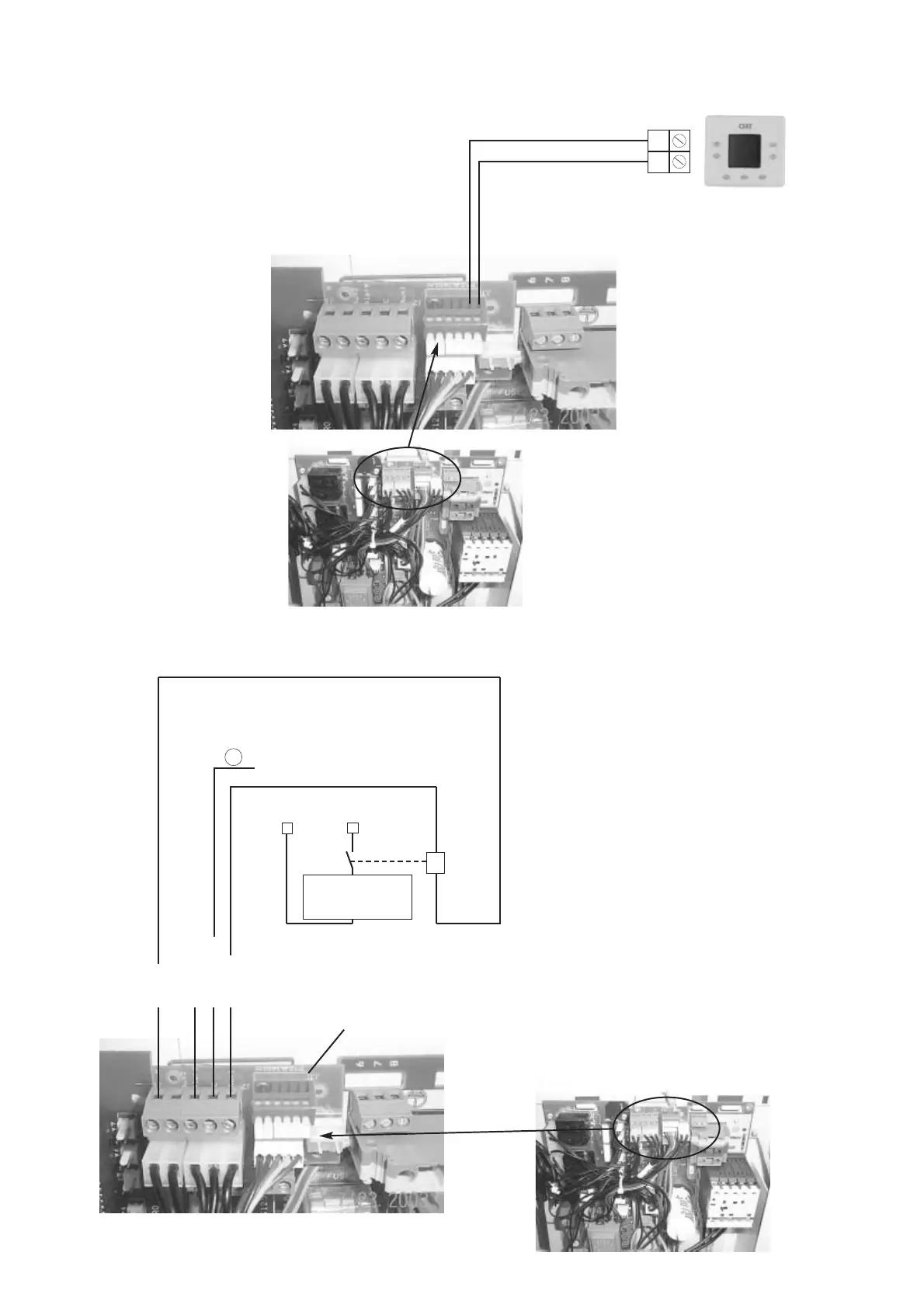

2) Por terminal de control
6
5
3) A qualis funcionando con un auxiliar de
caldera
K
Control
marcha caldera
Conexión alimentación cliente
J2 - Alarma (230V en caso de defecto)
J2-C - Común
J2 - Aux 1
1
J1 - N
Relès 230V
1 - Un cable de section 1.5mm² doit relier le bornier J2-C (carte Rep.1)
au bornier J2-1 (Phase) situé sous la carte Rep.1.Si ce cable n’est pas
présent, le rajouter.
1 - Un cable de section 1.5mm² doit relier le bornier J2-C (carte Rep.1)
au bornier J2-1 (Phase) situé sous la carte Rep.1.Si ce cable n’est pas
présent, le rajouter.
Rep. 1
