CIAT AQUALIS 20 - Page 8

8
K
Commande
Marche chaudière
Boiler running control
Raccordement Alimentation Client
Client's supply connection
J2 - Alarme (
230V si défaut)
/
Alarm (
230V if default)
J2-C - Commun /
Common
J2 - Aux 1 /
Appoint 1
Polarité des fils à respecter
Wires polarity to be respected
L Max. : 50 m
S Max. : 0.5 mm²

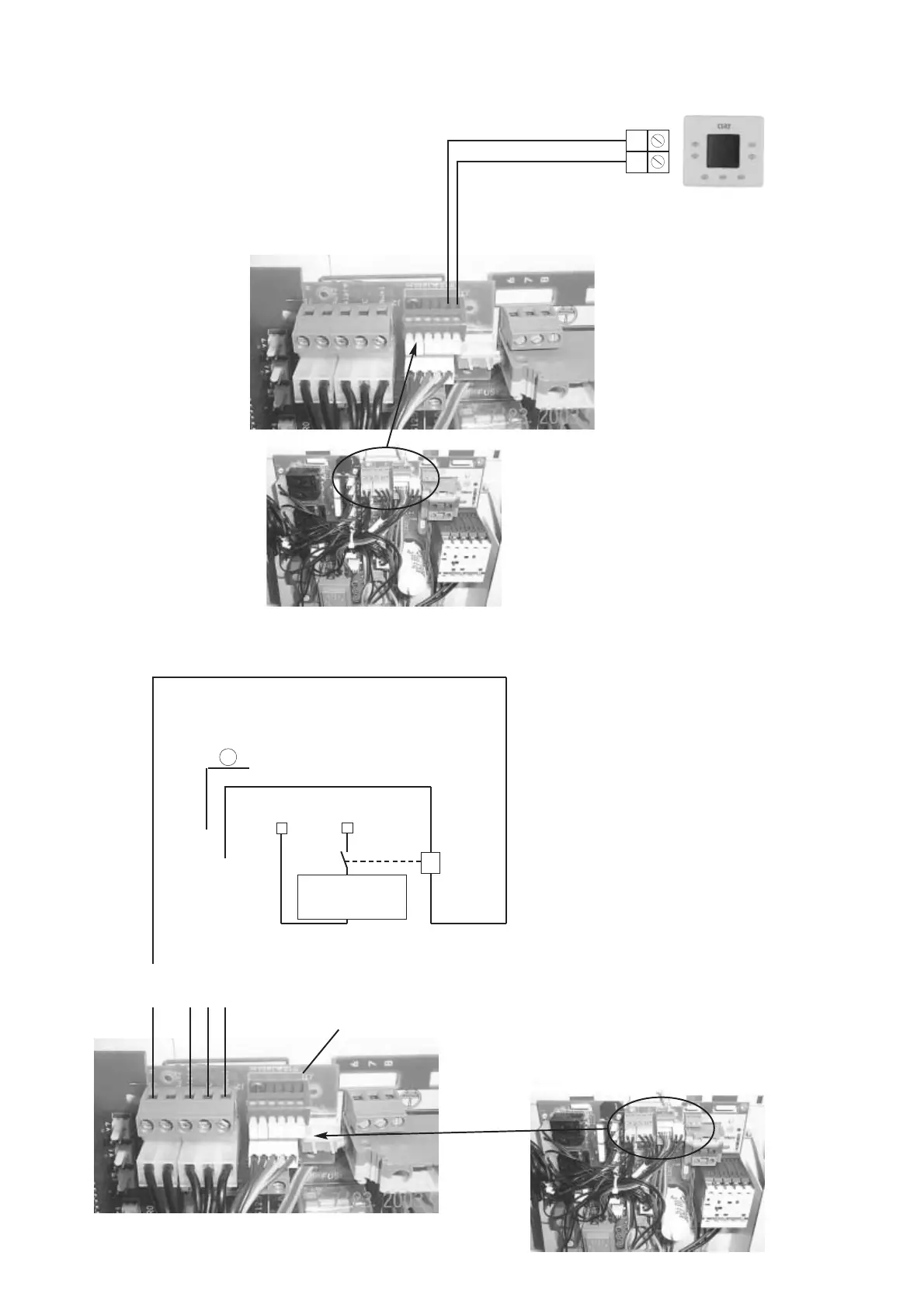

2) Par terminal de commande 2) Through control terminal
6
5
3) Aqualis fonctionnant avec un appoint
chaudière
3 - Aqualis operating with an
auxiliary boiler
1
J1 - N
Relais 230V
Relay 230V
1 - Un cable de section 1.5mm² doit relier le bornier J2-C
(carte Rep.1) au bornier J2-1 (Phase) situé sous la carte
Rep.1. Si ce cable n’est pas présent, le rajouter.
1 - Un cable de section 1.5mm² doit relier le bornier J2-C
(carte Rep.1) au bornier J2-1 (Phase) situé sous la carte
Rep.1. Si ce cable n’est pas présent, le rajouter.
Rep. 1
