clage M 3 - 3 Inštalácia; Príklad Inštalácie: Beztlaková (Otvorená) Inštalácia

101
CLAGE
SK
3,5 / 4,4 kW: CSP 3
5,7 / 6,5 kW: CSP 6
Nasadenie špeciálneho regulátora
vodného prúdu:
Rohový ventil cca 550
Horná hrana umývadla cca 850
Upevnenie cca 520
Vstup kábla cca 553
Elektrická prípojka so sieťovým
vedením (príp. skráťte)
Rohový ventil vývod G ⅜“

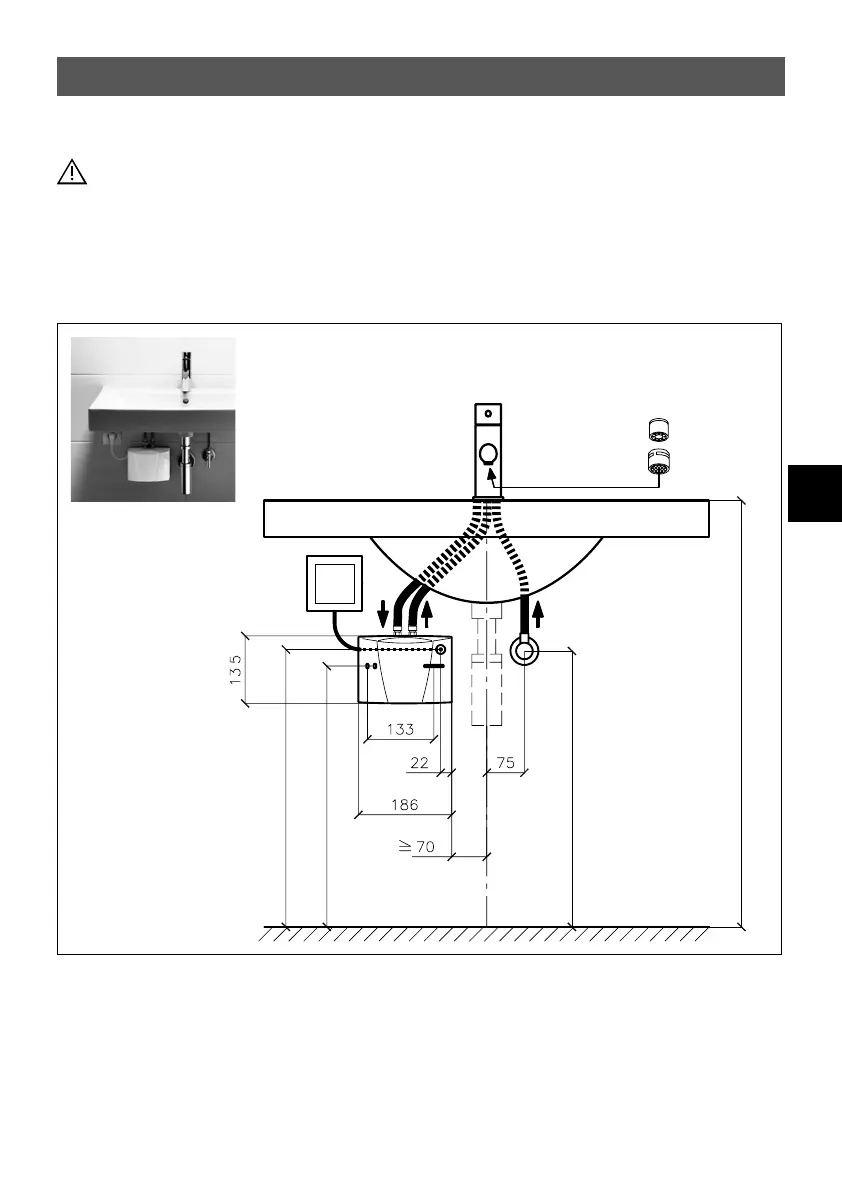

Obr. 3: »Beztlaková (otvorená) inštalácia s armatúrou pre beztlakové prístroje na teplú vodu« (rozmerové údaje v mm)
Montáž, prvé uvedenie do prevádzky a údržbu tohto prístroja smie vykonávať len
odborník, ktorý je plne zodpovedný za dodržanie platných noriem a inštalačných predpi-
sov. Nepreberáme žiadne ručenie za škody vzniknuté nedodržaním tohto návodu!
Inštalácia
3. Inštalácia
3.1 Príklad inštalácie: Beztlaková (otvorená) inštalácia
