24
Italiano
4) Avvertenze per l’installazione
1. Predisporre innanzi tutto il materiale
necessario per l’installazione dell’unità
principale.
2. L’unità principale deve essere
installata con una pendenza massima
di 30 ° rispetto al piano orizzontale
(come mostra la gura 2)
3. Qualora si renda necessario lavorare
sulla carrozzeria della vettura, ad
esempio per forarla, si raccomanda
innanzi tutto di chiedere il parere del
proprio concessionario.
4. Per installare l’unità principale
si devono usare le viti fornite in
dotazione.
L’uso di viti diverse ne potrebbe infatti
causare il danneggiamento (come
mostra la gura 3).
5) Installazione dell’unità principale
1. Collocare il supporto di montaggio nel cruscotto della vettura e con un cacciavite
piegarne verso l’interno i fermi bloccandoli bene.
2. Il cablaggio è mostrato nella sezione 7.
3. Inserire completamente l’unità principale nel supporto di montaggio.
4. L’inserimento va fatto prestando attenzione alle parti inferiore e superiore del bordo
di nitura e del supporto in modo che tutti gli agganci s’innestino correttamente.
Note:
1. Per eseguire correttamente l’installazione dell’apparecchio alcuni veicoli richiedono
uno speciale kit di montaggio. Per informazioni al riguardo si prega di rivolgersi al
proprio rivenditore Clarion.
2. Bloccare saldamente il fermo anteriore afnché l’unità principale non si allenti nel
supporto.

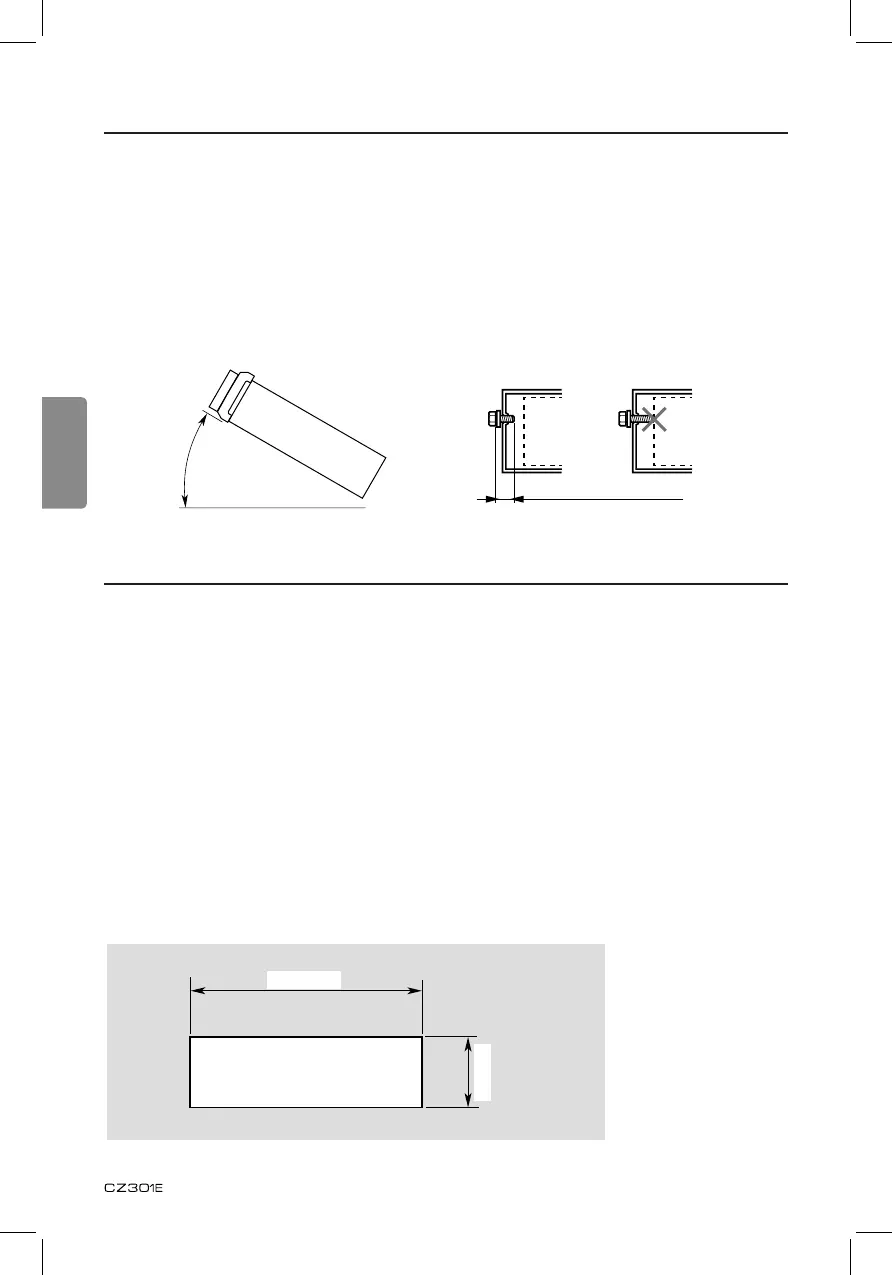

• Dimensioni dell’apertura nel cruscotto
Massimo 30°
Figura 2
Figura 3
Telaio di supporto Telaio di supporto
Massimo 6 mm (vite M5)
Danneggiamento
(182 mm)
Apertura
53 mm
