Clarion CZ302E - Extracción de la Unidad Fuente; Cableado y Conexiones

Español
89
CZ302E

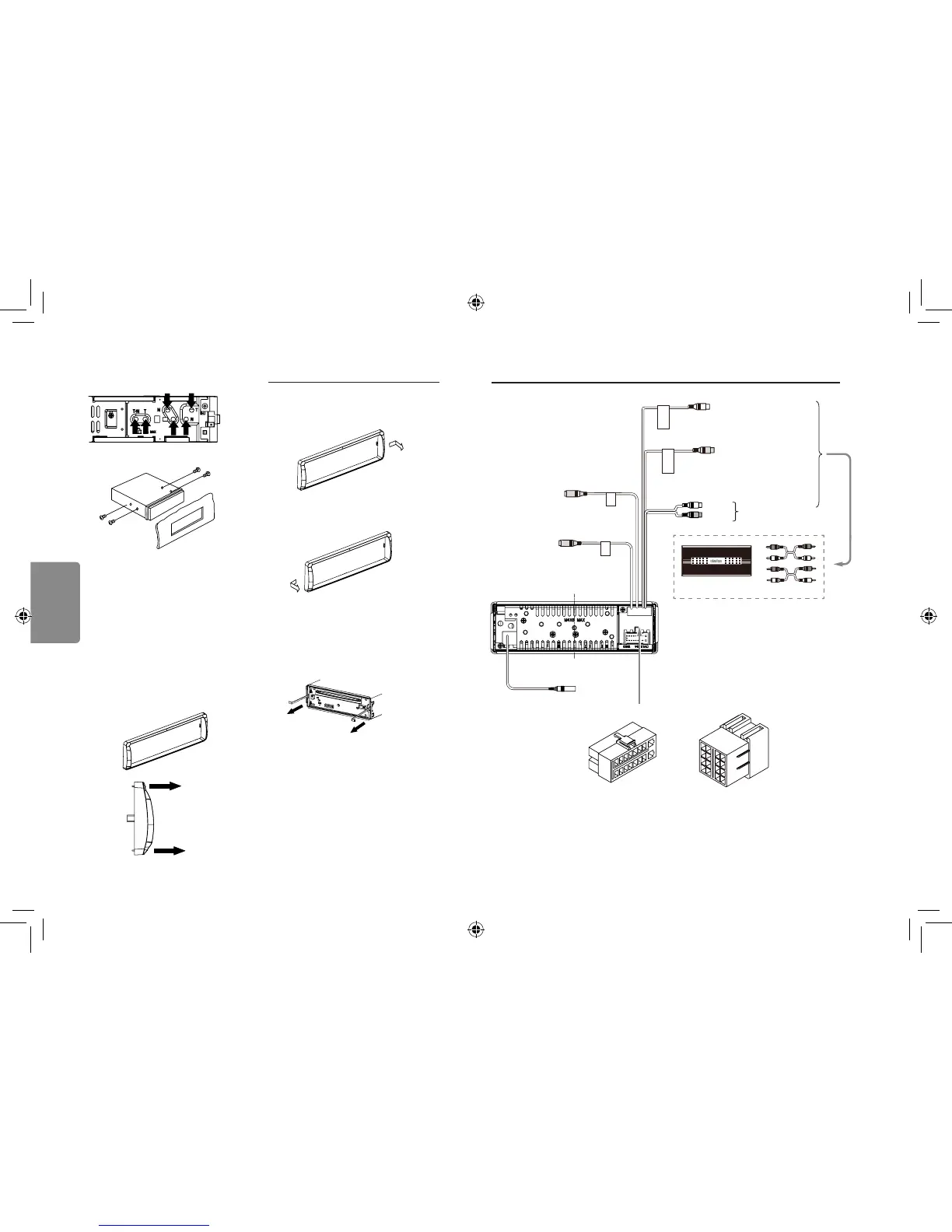

Desmonte el aro de ajuste
1. Presione el aro de ajuste a la derecha y
saque la parte derecha.
2. Presione el aro de ajuste a la izquierda y
saque la parte izquierda.
Desmonte la unidad
1. Apague el equipo.
2. Extraiga el panel.
3. Extraiga el aro de ajuste.
4. Inserte las herramientas de extracción
hacia atrás hasta que se sujeten, después
tire de la unidad hacia fuera.
5. Desconecte todos los cables.
Método B
6) Extracción de la unidad fuente
Bastidor de montaje
Salpicadero
M5x6
1. Inserte esta unidad directamente en la
abertura del salpicadero.
2. A través de los oricios del bastidor de
montaje situados en el interior de la
abertura, introduzca el tornillo cilíndrico
M5x6 en los oricios de la unidad y apriete
los tornillos de la izquierda y la derecha.
Instalación del aro de ajuste
Sujete el aro de ajuste alrededor del panel
frontal.
Tenga cuidado con la parte superior e inferior
del aro de ajuste y móntelo de
manera que todos los ganchos estén seguros.
Superior
Inferior
7) Cableado y conexiones
Consulte la siguiente página.
Antena
Negro
Negro
Negro
Negro
(Negro)
Terminal de control
del volante
Salida de audio trasera (Izquierda)/
Blanco
Rojo
Amplicador de 4 canales
Negro
Negro
Salida de audio trasera (Derecha)/
Salida para subwoofer 1
Salida para subwoofer 2
Blanco
Gris
Rojo
Izquierda
Derecha
Terminal de salida de
audio frontal
Rear Right / SUB OUT 2
Rear Left / SUB OUT 1
SWC
C
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8
A
B
2
4
6
8
1
3
5
7
1
3
5
7
2
4
6
8
MIC
Micrófono externo
(RCB-199: se vende por separado)
