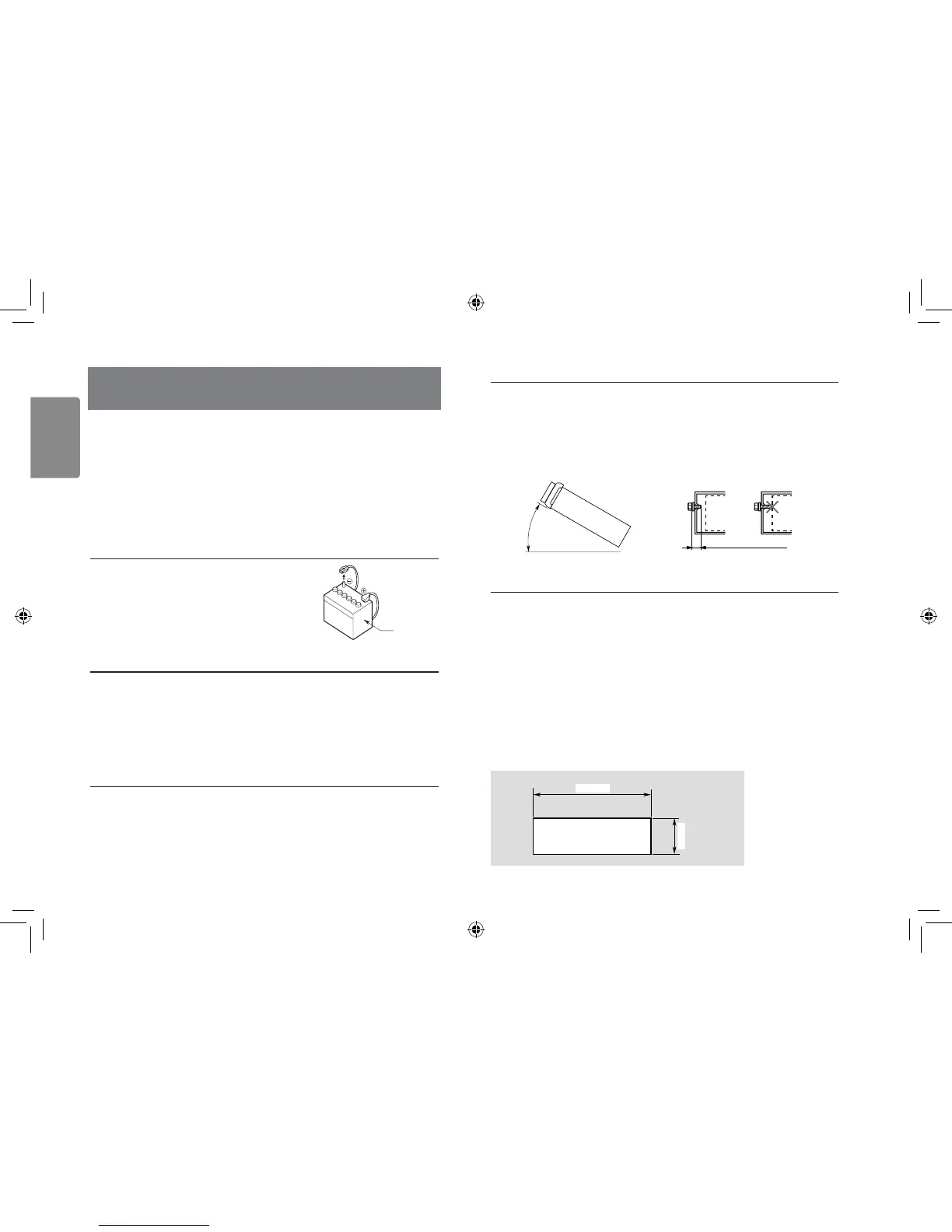

9 INSTALLATION/GUIDE DE
RACCORDEMENT DES CÂBLES
1) Pour commencer
1. Cet appareil est conçu exclusivement pour être
utilisé dans une voiture à alimentation de 12 V avec
prise de masse négative.
2. Lisez attentivement les instructions.
3. Veillez à débrancher la « borne » de la batterie
avant de commencer. Ceci an d’empêcher les
courts-circuits pendant l’installation. (Figure 1)
2) Contenu de l’emballage
3) Précautions générales
1. N’ouvrez pas le boîtier. Vous ne
trouverez aucune pièce réparable par
l’utilisateur à l’intérieur. Si vous faites
tomber quelque chose dans l’appareil
pendant l’installation, adressez-vous
au revendeur ou à un SAV agréé
Clarion.
2. Utilisez un chiffon doux et sec pour
nettoyer le boîtier. N’utilisez jamais un
chiffon rêche, du diluant, du benzène,
de l’alcool. Pour des saletés tenaces,
appliquez un peu d’eau chaude ou
froide sur un chiffon doux et essuyez
délicatement la saleté.
Appareil principal ................................. 1
Façade................................................. 1
Anneau de nition ................................ 1
Applique de montage........................... 1
Vis spéciale (M4×42) ........................... 1
Vis M5x6 mm ....................................... 4
Capuchon en caoutchouc .................... 1
Clé en L ...............................................2
Serre-ls ..............................................1
Boîtier pour DCP ................................. 1
Manuel de l’utilisateur .......................... 1
Carte de garantie ................................. 1
Vis spéciale (Verrouillage de la
façade)................................................. 1
Batterie de voiture
Figure 1
TABLE DES MATIÈRES
1) Pour commencer ................................................................... 27
2) Contenu de l’emballage......................................................... 27
3) Précautions générales........................................................... 27
4) Précautions d’installation....................................................... 27
5) Installation de l’appareil principal .......................................... 27
6) Retrait de l’appareil principal ................................................. 28
7) Câblage et connexions .......................................................... 29
8) Connexion des accessoires .................................................. 29
4) Précautions d’installation
1. Préparez tous les éléments
nécessaires à l’installation de
l’appareil principal avant de
commencer.
2. Installez l’appareil à 30° du plan
horizontal. (Figure 2)
3. Si vous devez procéder à des travaux
sur la carrosserie de la voiture (percer
des trous par exemple), adressez-
vous à votre concessionnaire auto au
préalable.
4. Utilisez les vis fournies pour
l’installation.
L’utilisation d’autres vis pourrait
provoquer des dégâts. (Figure 3)
5) Installation de l’appareil principal
1. Placez l’applique de montage dans le tableau de bord, utilisez un tournevis pour
pousser chaque butée de l’applique de montage vers l’intérieur, puis xez la butée.
2. Procédez au câblage comme indiqué à la section 7.
3. Insérez l’appareil principal dans l’applique de montage jusqu’à ce qu’il se verrouille
en place.
4. Prenez soin du haut et du bas de l’anneau de nition et installez-le de sorte que
tous les crochets soient verrouillés.
Remarques :
1. Certains modèles de voiture nécessitent des kits de montage spéciaux pour une
installation correcte.
Adressez-vous à votre revendeur Clarion pour en savoir plus.
2. Serrez solidement la butée avant pour empêcher l’appareil principal de lâcher.
• Dimensions de l’ouverture de la console
Max 30°
Châssis Châssis
Dégât
Max. 6 mm (Vis M5)
Figure 2 Figure 3
