• Conexión al amplicador externo
Los amplicadores externos pueden conectarse a las conexiones de salida tipo
RCA de 4 canales. Para evitar daños en la unidad, asegúrese de que ningún
conector esté conectado a masa ni cortocircuitado.

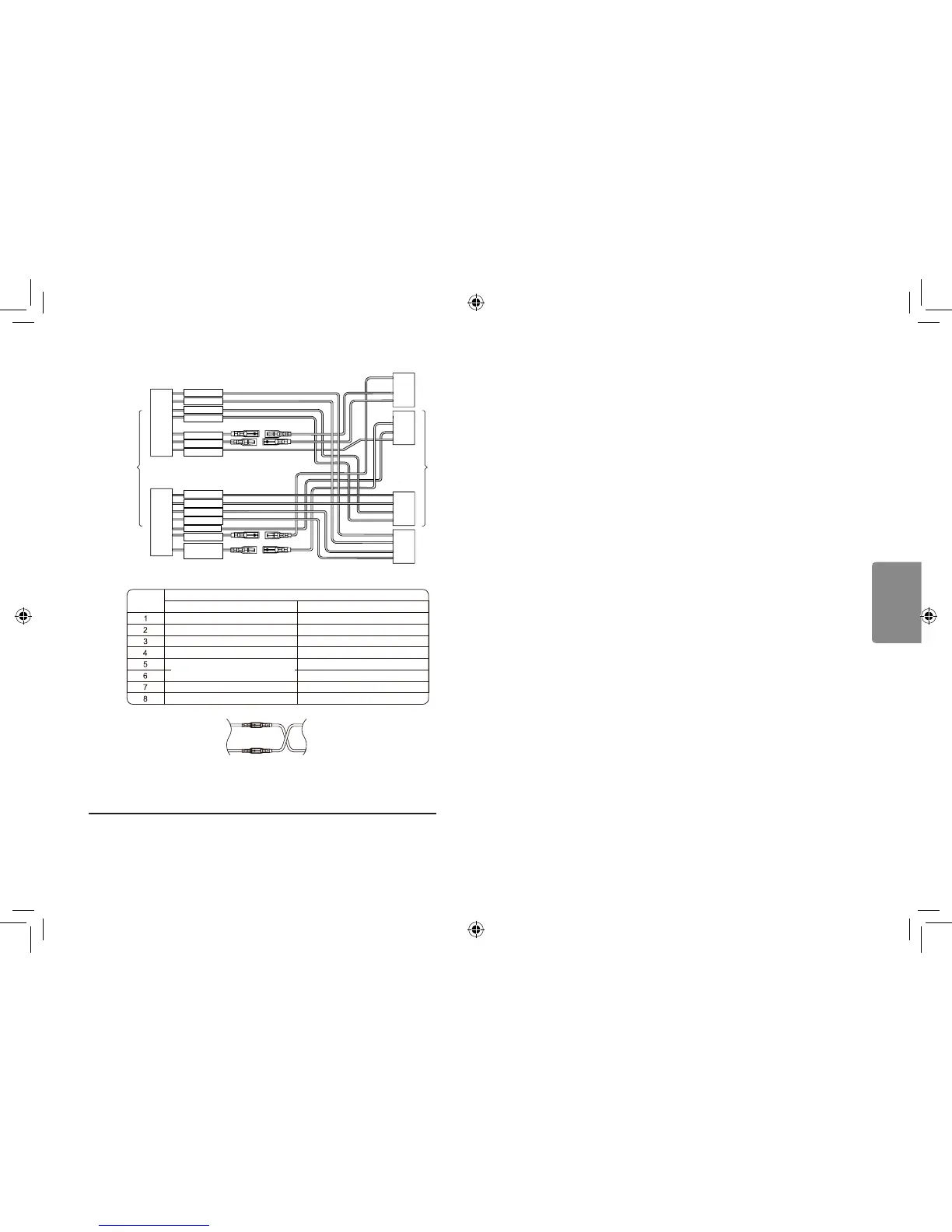

8) Conexión de los accesorios
Para VW y Audi: Cambie el cableado como se ha indicado.
Amarillo
Amarillo
Rojo Rojo
A
B
C
16
14
12
10
8
6
4
2
15
13
11
9
7
5
3
1
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
Trasera derecha -
Delantera derecha -
Delantera izquierda +
Trasera izquierda +
Remoto AMP
ACC +
Masa
Trasera derecha +
Delantera derecha +
Delantera izquierda -
Trasera izquierda -
Silencio de teléfono
Batería +
FUSE 15A
Silencio de teléfono/Marrón Trasero derecho (+)/Púrpura
Trasero derecho (-)/Púrpura con raya blanca
Delantero derecho (+)/Gris
Batería 12 V(+)/Amarillo
Delantero derecho (-)/Gris con raya blanca
Remoto Encendido/Azul con una raya blanca
Delantero izquierdo (+)/Blanco
Delantero izquierdo (-)/Blanco con raya blanca
ACC+/Rojo Trasero izquierdo (+)/Verde
A tierra/Negro Trasero izquierdo (-)/Verde con raya blanca
Función
Conector A Conector B
Ubicación
Iluminación
Iluminación/Naranja con raya blanca
