Remarques sur l’installation
1. Avant l’installation, assurez-vous que
les branchements ont été effectués
correctement et que l’appareil fonctionne
normalement. Une connexion incorrecte
peut endommager l’appareil.
2. N’utilisez que des accessoires conçus et
fabriqués pour cet appareil, car d’autres
accessoires non autorisés pourraient
endommager l’appareil.
3. Avant l’installation, serrez tous les câbles
d’alimentation.
4. N’installez PAS l’appareil dans un endroit
chaud an d’éviter d’iniger des dégâts aux
composants électriques, comme la tête du
laser.
5. Installez l’appareil horizontalement.
L’installation de l’appareil à plus de
30 degrés à la verticale peut être à l’origine
de performances médiocres.
6. An d’empêcher des étincelles électriques,
connectez le pôle positif en premier, suivi
du pôle négatif.
7. NE bloquez PAS la sortie du ventilateur de
refroidissement sous peine d’endommager
l’appareil et an de garantir une dissipation
sufsante de la chaleur.

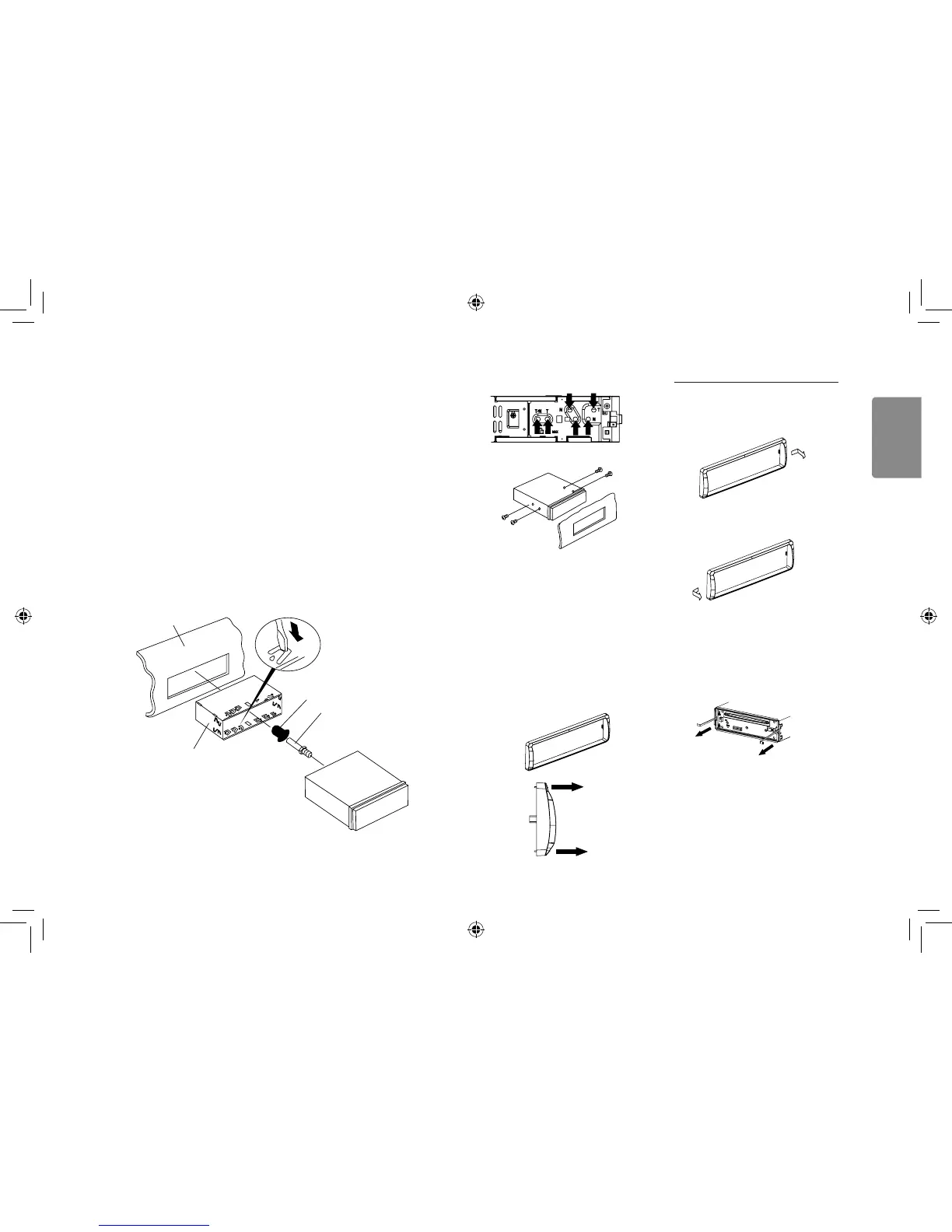

Installation de l’appareil
Méthode A
1. Insérez l’applique de montage dans le
tableau de bord, sélectionnez la languette
de montage adéquate en fonction de
l’écart, pliez la languette de montage vers
l’extérieur au moyen d’un tournevis pour
xer l’applique de montage en place.
2. Vissez une vis M4x42 dans l’orice au
dos de l’appareil et placez un capuchon
en caoutchouc sur la vis. (voir photo ci-
dessous)
3. Faites glisser l’appareil dans l’applique
jusqu’au déclic.
Tableau de bord
Applique de montage
Tournevis
Gaine de caoutchouc
Vis spéciale
Désinstallation de l’anneau de
nition
1. Poussez l’anneau de nition vers la droite
et tirez sur la section droite.
2. Poussez l’anneau de nition vers la
gauche et tirez sur la section gauche.
Démontage de l’appareil
1. Éteignez l’appareil.
2. Retirez la façade.
3. Retirez l’anneau de nition.
4. Insérez les clés d’extraction tout droit
jusqu’à ce qu’elles se verrouillent en
place, puis dégagez l’appareil.
5. Déconnectez tous les câbles.
Méthode B
6) Retrait de l’appareil principal
Plaque de montage
Tableau de bord
M5x6
1. Insérez cet appareil directement dans
l’ouverture du tableau de bord.
2. Insérez une vis cylindrique M5x6 par les
orices de la plaque de montage située à
l’intérieur de l’ouverture dans les orices
de l’appareil et serrez les vis vers la
gauche et la droite.
Installation de l’anneau de finition
Fixez l’anneau de nition autour de la façade.
Prenez soin du haut et du bas de l’anneau
de nition et installez-le de sorte que tous les
crochets soient verrouillés.
Haut
Bas
