Printed
in
China
Ilmprlme
en
Chine
Ilmpreso
en
China
2001/12
(D·C)
284-9506-00
clarion

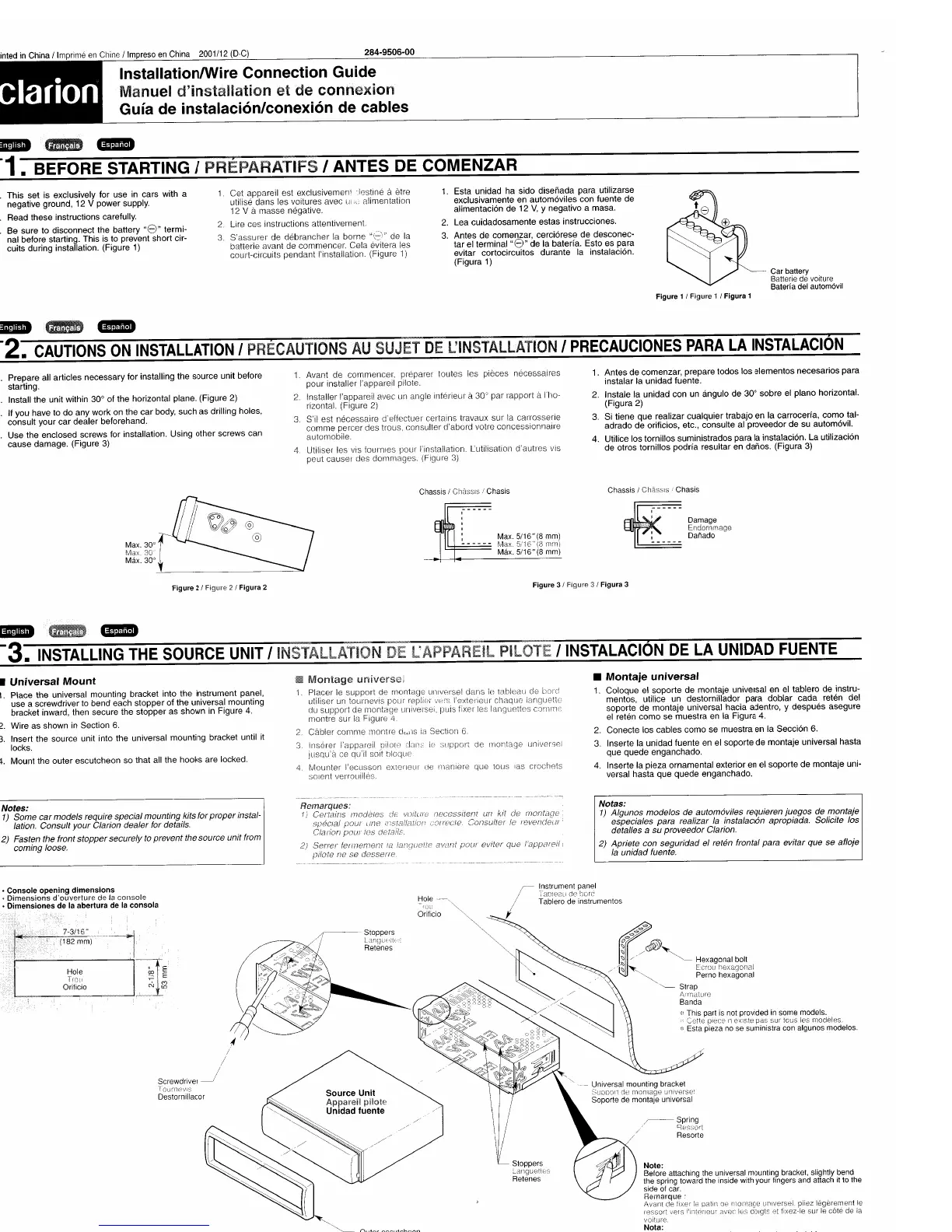

InstaliationlWire Connection Guide
Manuel
d'installation
et
de connexion
Gui'a
de instalacion/conexion de cables
em.
q.piu.,t
-1. BEFORE STARTING I PREPARATIFS I ANTES DE COMENZAR
1.
This
set
is exclusively for
use
in
cars
with a
negative ground, 12 V
power
supply.
2. Read
these
instructions carefully.
3.
Be
sure
to
disconnect
the
battery
"8"
termi-
nal before starting.
This
is to prevent
short
cir-
cuits
during
installation. (Figure 1)
1.
Cet
apparell est
exclusivemenilestine
aetre
utilise
dans
les
voitures avec iii alimentation
12
V a
masse
negative.
2.
Lire
ces
instructions
attentivemenL
3.
S'assurer
de
debrancher
la
borne
de
la
batterie avant
de
commencer.
Cela
les
court-circuits
pendant
I'installation. (Figure 1)
1.
Esta
unidad
ha
sido
disenada
para
utilizarse
exclusivamente en
autom6viles
con
fuente
de
alimentaci6n
de
12
V,
Y negativo
amasa.
2.
Lea
cuidadosamente
estas
instrucciones.
3.
Antes
de
comenzar,
cerci6rese
de
desconec-
tar
el terminal
"8"
de
la baterfa. Esto es
para
evitar
cortocircuitos
durante
la instalaci6n.
(Figura 1)
Car
battery
Batterie
de
voiture
Bateria
del
automovil
Figure 1 f Figure 1 f Figura 1
mm.
_
q.piud
-2.
CAUTIONS
ON
INSTALLATION
I
PRECAUTIONS
AU
SUJET
DE
L'INSTALLATION
I
PRECAUCIONES
PARA
LA
INSTALACION
1.
Prepare
all articles
necessary
for installing
the
source
unit before
starting.
2. Install
the
unit within 30°
of
the
horizontal plane. (Figure 2)
3. If
you
have to
do
any
work
on the
car
body,
such
as
drilling holes,
consult
your
car
dealer
beforehand.
4.
Use
the
enclosed
screws
for installation. Using
other
screws
can
cause
damage.
(Figure 3)
1.
Avant
de
commencer. to
utes
les
pieces
necessaires
pour
installer I'appareil
2 Installer I'appareil avec un angle
interieur
a
30'
par
rapport aI'ho-
rizontal. (Figure
2)
3.
S'i1
est
necessaire
d'effectuer
certains travaux
sur
la carrosserie
comme
percOf
des
trous, consulter
d'abord
votre
conccssionnaire
automobile.
4 Utiliser les vis
tournlcs
pour
I'installation. Lutilisation
d'autres
vis
peut
cause
I des
dommages.
(Figure 3)
1.
Antes
de
comenzar,
prepare
todos
los
elementos
necesarios
para
instalar
la
unidad
fuente.
2. Instale la
unidad
con
un
cingulo
de
30°
sobre
el
plano
horizontal.
(Figura
2)
3.
Si
tiene
que
realizar
cualquier
trabajo en
la
carrocerfa,
como
tal-
adrado
de
orificios, etc.,
consulte
al
proveedor
de
su autom6vil.
4. Utilice los tornillos
suministrados
para
la
instalaci6n.
La
utilizaci6n
de
otros
tornillos
podrfa
resultar
en danos. (Figura 3)
Max.
30°
Max 30
Max. 30°
Figure 3 f Figure 3 / Figura 3
«:
' Damage
"",' Endornmaqe
: Daliado "
Chassis /
Ch~lSS'S
Chasis
Max.
5/t6"(8
mm)
Max.
5/16"(8
mrni
Max.
5/16"(8
mm)
Chassis
f
ChaSSIS
/ Chasis
Figure 2 / Figure 2 f Figura 2
...
Mm.
-3.
INSTALLING
THE
SOURCE
UNIT
I
INSTALLATION
DE
L'APPAREIL
PILOTE
IINSTALACION
DE
LA
UNlOAD
FUENTE
• Universal Mount
1.
Place
the
universal mounting bracket into
the
instrument
panel,
use
a screwdriver to bend each
stopper
of
the
universal
mounting
bracket inward, then
secure
the
stopper
as
shown
in Figure
4.
2. Wire
as
shown in Section 6.
3.
Insert the source unit into
the
universal
mounting
bracket until it
locks.
4.
Mount
the
outer
escutcheon
so
that
all the
hooks
are
locked.
[I
universe,
1. Placer Ie
support
de
mr,nt,,,,p.
utiliser un tournevis
pcur
I'exterleur
cllaquc
languetlc
du
de unlversel, puis fixer
Ie"
languetlos
sur
la Figuro
Cabler
comme
montre d,"l1s
ia
Section
6.
3.
Inserer i'appareil suppaI'< de
montage
universel
jusC1u'a
qu'il
4.
Mounter
I'ecusson exteneui ne l11aniere
que
lOUS las crochets
SOient verrouilles.
• Montaje universal
1.
Coloque
el
soporte
de
montaje
universal en el tablero
de
instru-
mentos, utilice un
destornillador
para
doblar
cada
reten del
soporte
de
montaje
universal
hacia
adentro, y
despues
asegure
el reten
como
se
muestra
en
la
Figura 4.
2.
Conecte
los
cables
como
se
muestra
en la
Secci6n
6.
3.
Inserte
la unidad
fuente
en el
soporte
de
montaje
universal
hasta
que
quede
enganchado.
4.
Inserte
la
pieza
ornamental
exterior
en el
soporte
de
montaje
uni-
versal
hasta
que
quede
enganchado.
Notes:
1)
Some
car
models require special mounting kits for proper instal-
lation. Consult your Clarion dealer for details.
2) Fasten the front stopper securely
to
prevent the source unit from
coming loose.
2j
Serrer
lermemem
fai)(fLIO!,'e
allanl
pour
eviler
que I'appareii!
pilote se cfesserre
Notas:
1)
Algunos modelos de autom6viles requieren juegos de montaje
especiales para realizar
la
instalaci6n apropiada. Solicite los
detal/es
a su proveedor Clarion.
2) Apriete con seguridad el reten frontal para evitar que
se
afloje
la
unidad fuente.
Note:
Before attaching
the
universal mounting bracket, slightly
bend
the
spring toward
the
inside with your fingers
and
attach
it
to
the
side
of
car.
Remarque'
Avarn de fixer
Ie
la
,r---
Spring
,
'iesso'\
Resorte
c/=-
0'0
f
~
"./
~
"
./
Hexagonal bolt
/~~
, Ecrau hexagonal
~
Perno
hexagonal
"-
Strap
/\rrnaturc
Banda
'"
This part
is
not
provided
in
some
models.
~~
Gerte piece n
OX1ste
pas sur taus
~es
moeJeles,
'"
Esta
pieza
no
se
suministra
con
algunos modelos.
- - Universal mounting bracket
rnOnldQ8
Lmlverso~
Soporte
de
montaje universal
Stoppers
~anaU8!te~~
Retenes
Stoppers
l'an!Ju"i\('"
Retenes
Source
Unit
Apparei! pilato
Unidad
fuente
Hole
Orificio
,
/
/
Screwdriver
~
Toutnf?ViS
Destornillador
•
Console
opening
dimensions
•
Dimensions
d'ouverture
de
la
,
Dimensiones
de
la
abertura
de
consola
Outer escutcheon
:::cusson e:",'leri8ui
Pieza
ornamental exterior
Figure 4 I Figure
<1
/ Figura 4
Nota:
Antes
de
fijar
el
soporte
de
montaje universal, doble
ligeramente
el
resorte hacia
el
interior
con
los dedos y tfjelo
en
la
parte lateral
del
autom6vil.
