5. УСТАНОВКА И ПРОВЕДЕНИЕ ЭЛЕКТРОПРОВОДКИ
208 VT1010E/VT1510E
Примечание:
Не прячьте оригинальное отверстие потолочного плафона
Соедините кабели
1. Вытяните силовой кабель оригинального потолочного плафона и
сигнальный/силовой кабель через оригинальное отверстие потолочного
плафона.
2. Поместите в плеер резиновую прокладку.

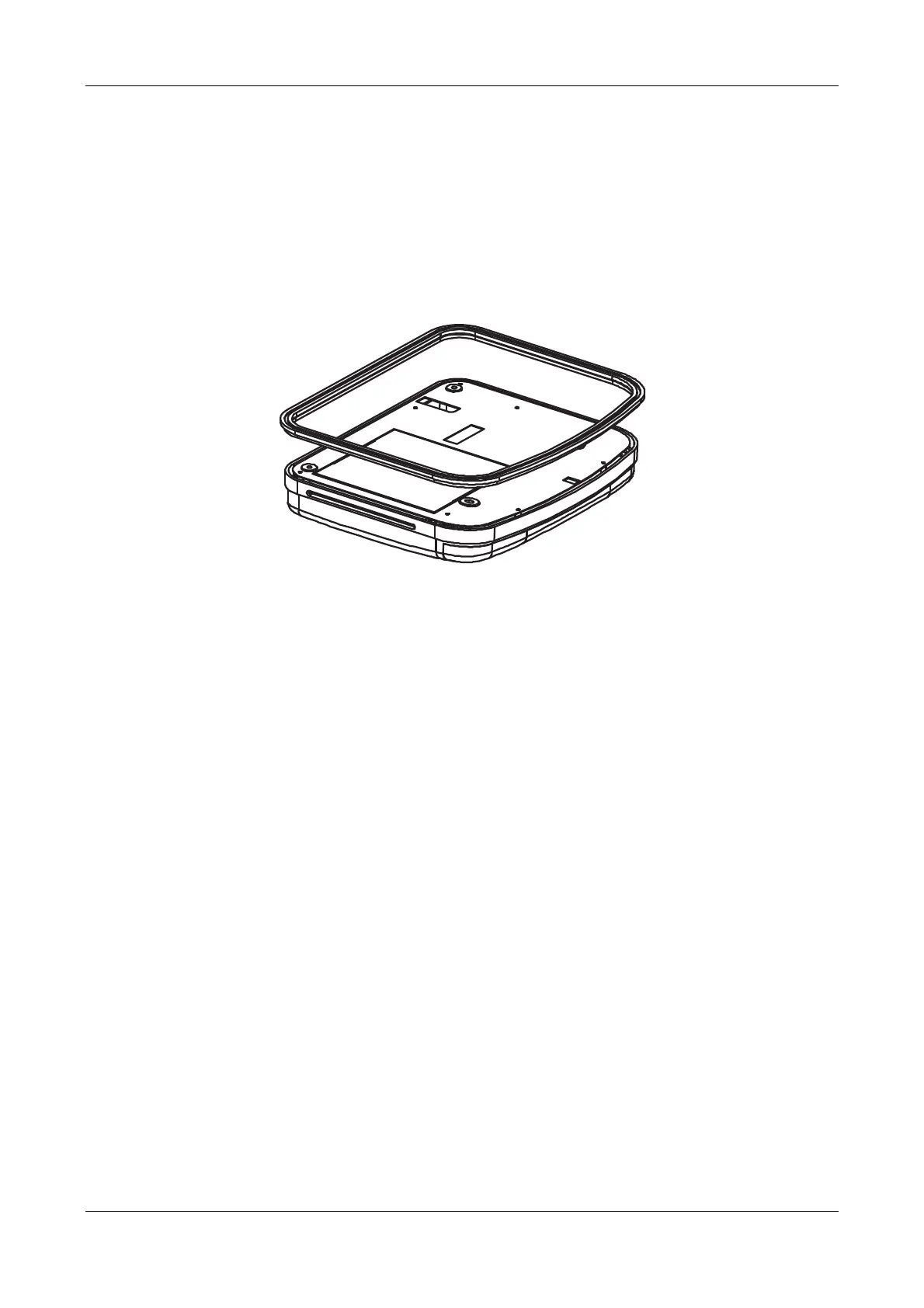

Размещение резиновой прокладки на плеере
3. Проложите кабели через отверстие к расположению любых аудио/видео
источников.
4. Найдите провода потолочного плафона автомобиля и подсоедините их к
соответствующим проводам потолочного плафона потолочном мониторе.
5. Подключите кабели любых аудио/видео источников.
6. Подключите электропроводку потолочного монитора в следующем порядке:
заземляющий провод, провод аккумулятора, провод
ACC и провод дверей.
Примечание:
Красный вывод должен быть подсоединён к проводу ACC или IGN в замке
зажигания. Если вы не подключите этот провод правильно - аккумулятор
преждевременно разрядится.
Установите монитор
1. Осторожно придерживайте потолочный монитор вплотную к металлической
установочной пластине.
2. Завинтите четыре винта размера CM4 х 8 для модели VT1010E или восемь
винтов тех же размеров для модели VT1510E, убедившись, что провода
не мешают.
