Cleco mPro400GCD-S User Manual

22 P2349HW | 2019-08 Apex Tool Group
3
ES

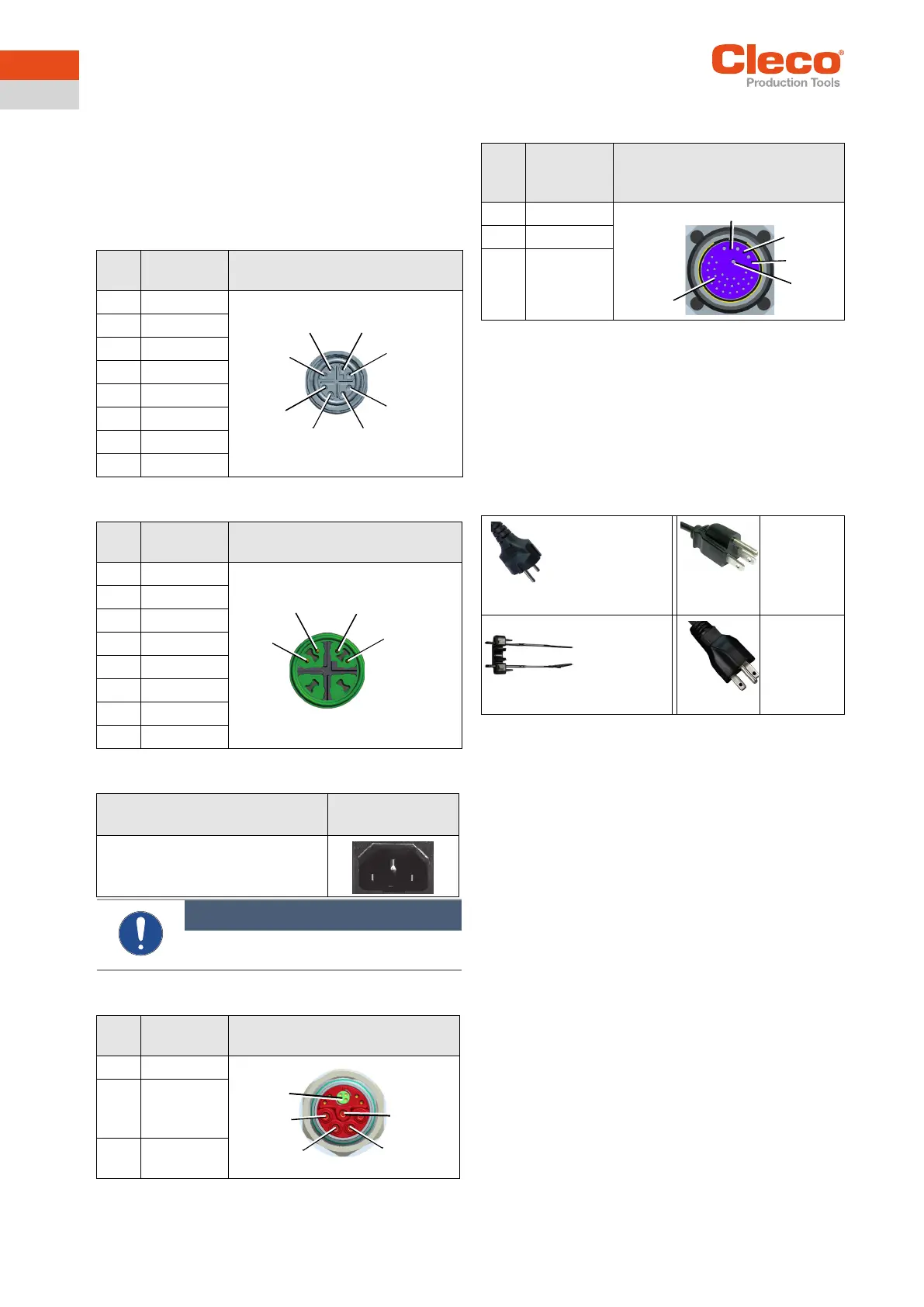

5 Asignación de enchufes
Este capítulo describe el conector específico de
Cleco Production Tools. No se consideran los conectores
estándar. Todas las conexiones son a prueba de cortocir-
cuitos.
X21 – Bus de sistema TSnet Out
X22 – Bus de sistema TSnet In
X23 – Conexión a la red
X24 – Cable de herramienta serie 30/50E×N…
X25 – Cable de herramienta serie 18/48E×N…
(solo mPro400GCD-SH…)
6 Volumen de suministro
Compruebe que la mercancía entregada no presente
daños de transporte y que coincida con el volumen de
suministro esperado:
• Controlador de apriete
• Declaración de conformidad CE
• Esta descripción del hardware
• Garantía
Pin Señal Conexión de enchufe redondo de
8 pol. M12, codificado X
1 Tx +
2 Tx -
3 Rx +
4 Rx -
5 0 VCC
6 0 VCC
7 +24 VCC
8 +24 VCC
Pin Señal Conexión de enchufe redondo de
8 pol. M12, codificado X
1 Tx +
2 Tx -
3 Rx +
4 Rx -
5 0 VCC
6 0 VCC
7 +24 VCC
8 +24 VCC
Descripción Conector IEC
C14
Conector con soporte de fusible
de 2 polos, 5 × 20 mm, 2.5 A de
acción retardada
Aviso
Utilice el bloqueo de enchufe. Consulte
P2361JH.
Pin Señal Conexión de enchufe redondo
M23
1-3 Potencia
4 PE
(puesta a tie-
rra funcional)
5 Bus de
herramienta
2
1
8
7
6
5
4
3
1
2
3
4
1
2
3
4
5
Pin Señal Conexión de enchufe redondo
ECTA
Empujar-jalar
1-3 Potencia
4PE
5 Señales
Cable de
alimentación
UE 230 VCA
N.º de pedido
541683-03
Cable de
alimentación
EE. UU.
115 VCA
N.º de pedido
541683-01
Bloqueo de
enchufe
N.º de pedido
544004-1
Cable de ali-
mentación
EE. UU.
230 VCA
N.º de pedido
541683-02
5
1
2
3
4
