Cleco mPro400GCD-S User Manual

28 P2349HW | 2019-08 Apex Tool Group GmbH
4
FR

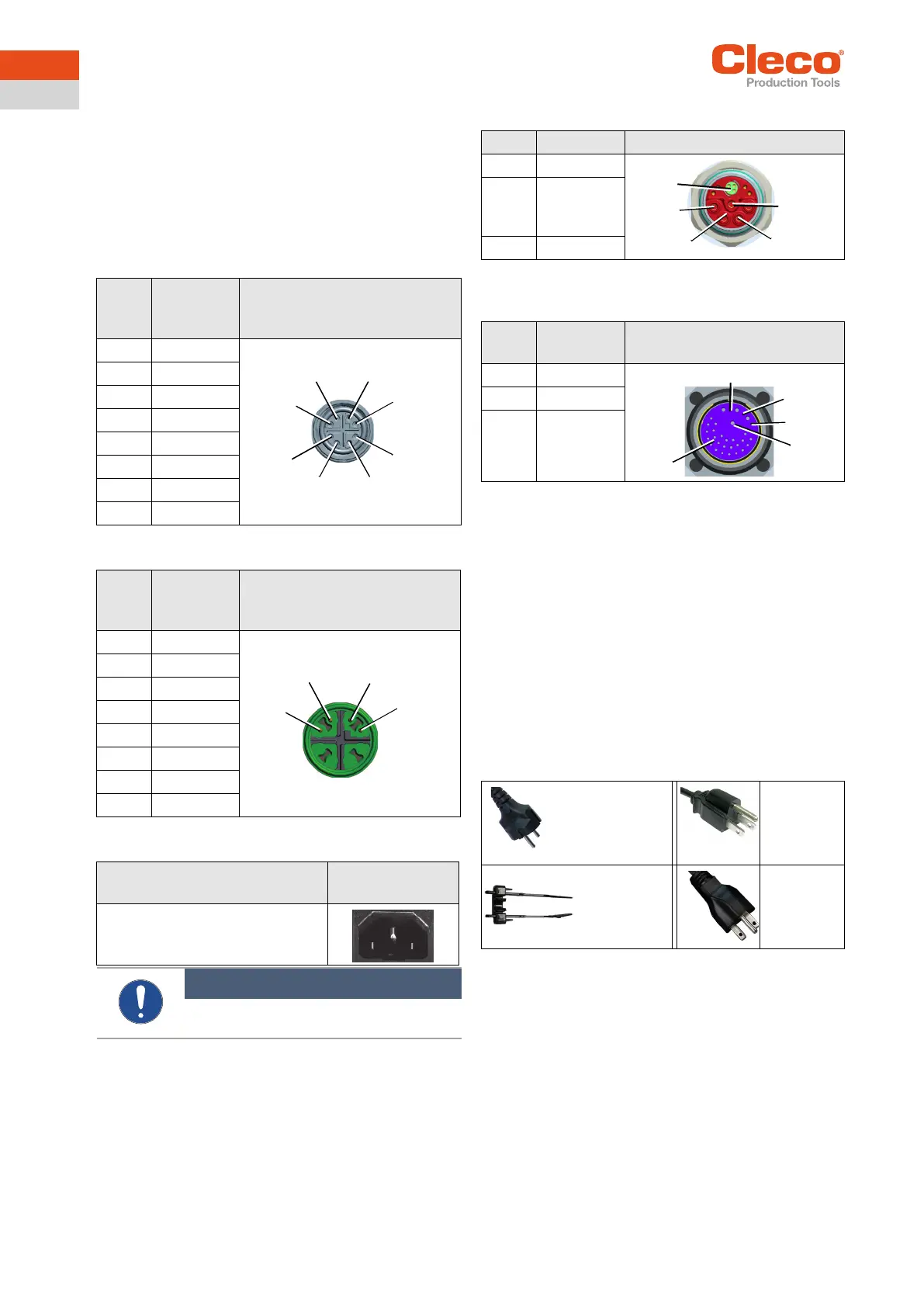

5 Disposition des
connecteurs
Ce chapitre décrit le connecteur spécifique à
Cleco Production Tools. Les connecteurs standard ne sont
pas considérés. Toutes les connexions sont résistantes au
court-circuit.
X21 – Bus système TSnet Out
X22 – Bus système TSnet In
X23 – Branchement au réseau
5.1 X24 – câble outil série 30/50E×N…
X25 – câble outil série 18/48E×E…
(seulement mPro400GCD-SH…)
•
Fig. 5-1:
6 Volume de livraison
Vérifier que la livraison ne présente aucun endommage-
ment dû au transport et que le produit fourni est complet :
• Commande mPro400GCD-S(H)
• Déclaration de conformité CE
• La présente description du matériel
• Garantie
• Dépend du modèle :
Broche Signal 8 broches
M12 Connecteurs circulaires,
x codé
1 Tx +
2 Tx -
3 Rx +
4 Rx -
5 0 VDC
6 0 VDC
7 +24 VDC
8 +24 VDC
Broche Signal 8 broches.
M12 Connecteurs circulaires,
x codé
1 Tx +
2 Tx -
3 Rx +
4 Rx -
5nc
6nc
7nc
8nc
Description Fiche secteur CEI
C14
Fiche secteur avec porte-fusible
bipolaire, 5 × 20 mm, 2,5 A lent
Remarque
Utiliser l'arrêt connecteur. Voir P2361JH.
2
1
8
7
6
5
4
3
1
2
3
4
Broche Signal M23 Connecteurs circulaires
1-3 Puissance
4 PE
(terre fonc-
tionnelle)
5 Tool Bus
Broche Signal ECTA-Connecteurs circulaires
Push-Pull
1-3 Puissance
4PE
5 Signale
Câble réseau
Europe 230 V
C.A.
Réf. 541683-03
Câble réseau
États-Unis
115 V C.A.
Réf. 541683-
01
Arrêt connec-
teur
Réf. 1×
544004-1
Câble réseau
États-Unis
230 V C.A.
Réf. 541683-
02
1
2
3
4
5
5
1
2
3
4
