34 P2349HW | 2019-08 Apex Tool Group
5
PL

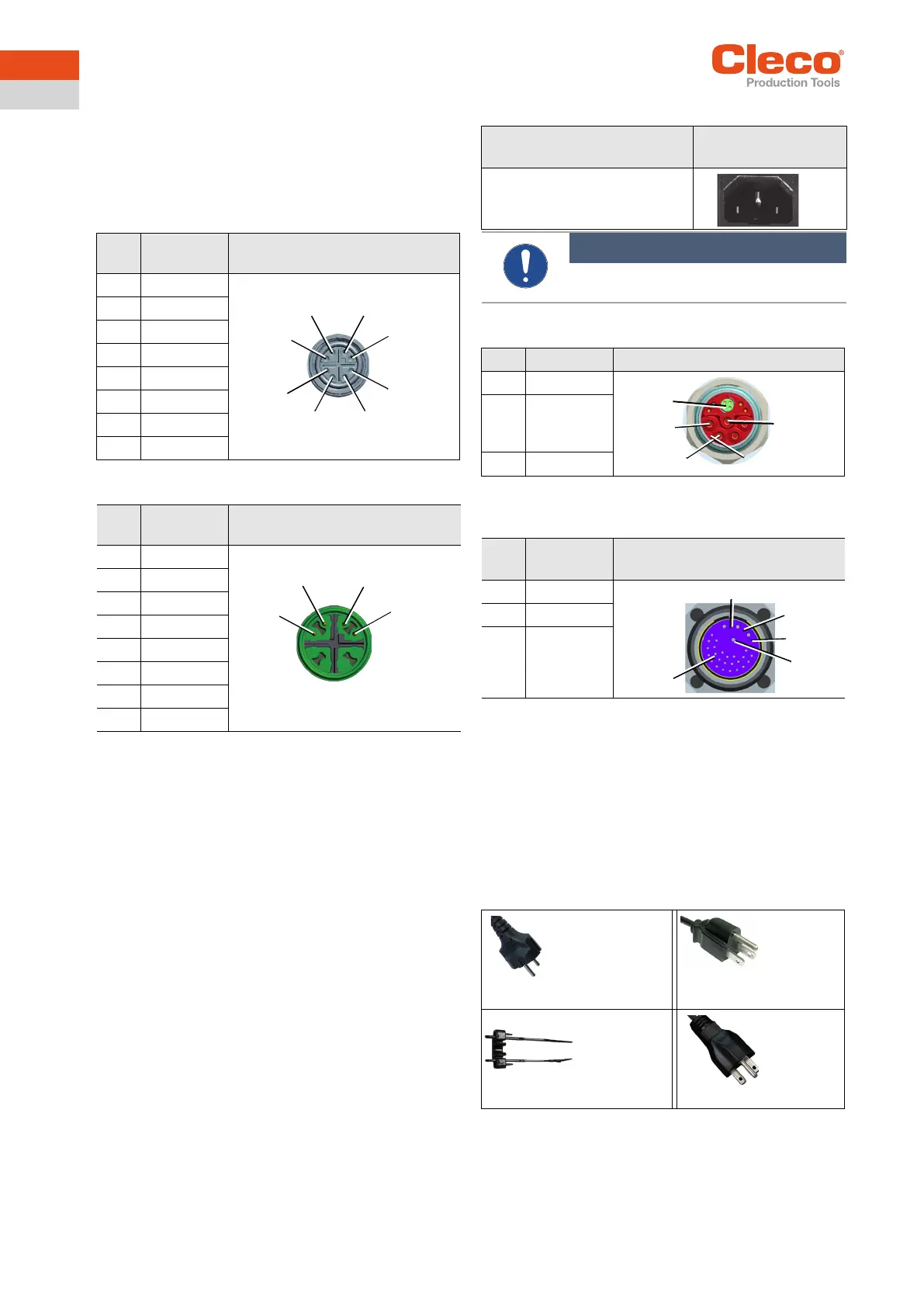

5 Rozkład wyprowadzeń
Ten rozdział opisuje wtyki stosowane przez Cleco Produc-
tion Tools. Nie uwzględniono wtyków standardowych.
Wszystkie złącza są odporne na zwarcia.
X21 – Systembus TSnet Out
X22 – Systembus TSnet In
X23 – przyłącze sieciowe
X24 – przewód narzędzia serii 30/50E×N…
X25 – przewód narzędzia serii 18/48E×E…
(tylko mPro400GCD-SH…)
Przykład:
Przykład
6 Zakres dostawy
Skontrolować dostawę pod kątem szkód transportowych i
zgodności z zakresem dostawy:
• Sterowanie wkrętarki
• Deklaracja zgodności WE
• Ten opis sprzętu
• Gwarancja
Styk Sygnał 8-sty. wtyk okrągły M12, kodowa-
nie X
1 Tx+
2 Tx-
3 Rx+
4 Rx-
5 0 VDC
6 0 VDC
7 +24 VDC
8 +24 VDC
Styk Sygnał 8-sty. wtyk okrągły M12, kodowa-
nie X
1 Tx+
2 Tx-
3 Rx+
4 Rx-
5nc
6nc
7nc
8nc
2
1
8
7
6
5
4
3
1
2
3
4
Opis Wtyk urządzenia IEC
C14
Wtyk urządzenia z uchwytem
bezpieczeństwa, 2-stykowy, 5 ×
20 mm, 16 A zwłoczny
Notyfikacja
Użyć blokady wtyku, patrz Quick Installation
Guide.
Styk Sygnał Wtyk okrągły M23
1-3 Moc
4 PE (uziemie-
nie funkcjo-
nalne)
5 Tool Bus
Styk Sygnał Okrągłe gniazdo ECTA
Push-Pull
1-3 Moc
4PE
5 Sygnały
1
2
3
4
5
5
2
3
4
Kabel sieciowy
UE 230 V AC
Nr zam.
541683-03
Kabel sie-
ciowy
USA 115 V
AC
Nr zam.
541683-01
Wtyk
Blokada
Nr zam.
544004-1
Kabel sie-
ciowy
USA 230 V
AC
Nr zam.
541683-02
