CO/Tech LBC 36 - Page 22

22
SVENSKA

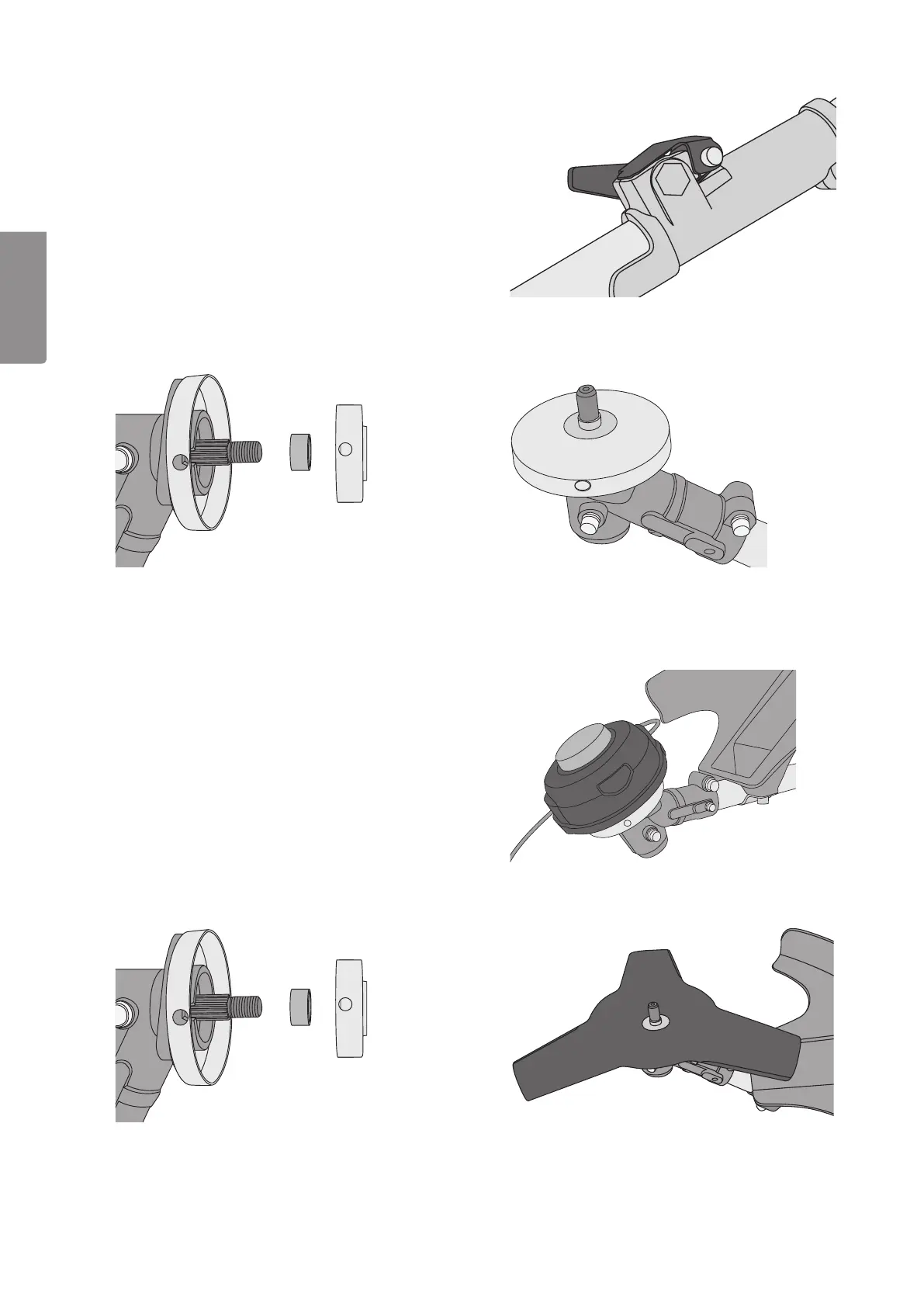

3. Släpp upp spärren och kontrollera att spärren greppat
tag ihålet iriggröret ordentligt genom att dra ut röret
något så att du känner att spärren greppat tag.
4. Kontrollera att det nedre riggröret med trimhuvudet
är irätt vinkel mot det övre röret med handtaget och
motorn. Tryckner låsblecket och dra åt med låsvredet
(se bild).
5. För att demontera nedre riggröret, skruva upp
låsvredet, tryck ner spärren och dra ur riggröret.
1. Montera distansen och den inre stödbrickan.
Setill att hålet i stödbrickan ligger ilinje med
hålet i täckplåten.
1. Montera distansen och den inre stödbrickan.
Setill att hålet i stödbrickan ligger ilinje med
hålet i täckplåten.
3. Lås drivaxeln genom att skjuta in den större
medföljande insexnyckeln ihålet och se till att
nyckeln får fäste ihålet iden inre stödbrickan.
4. Gänga på trådkassetten på drivaxeln och dra
fast den ordentligt förhand (se bild).
Obs!Trådkassetten är vänstergängad, du måste
dra den åt ”fel håll”.
5. Ta bort insexnyckeln.
2. Montera täckbrickan så att den sitter centrerad
på stödbrickan och se till att täckbrickans hål
ligger ilinje med hålet itäckplåten.
2. Placera slyklingan på den inre stödbrickan (texten
på klingan ska vara vänd mot stödbrickan), se till
att klingan centreras på brickan.
Montering av trådkassett
Montering av slyklinga
