CO/Tech LBC 36 - Montage

63
DEUTSCH
Montage

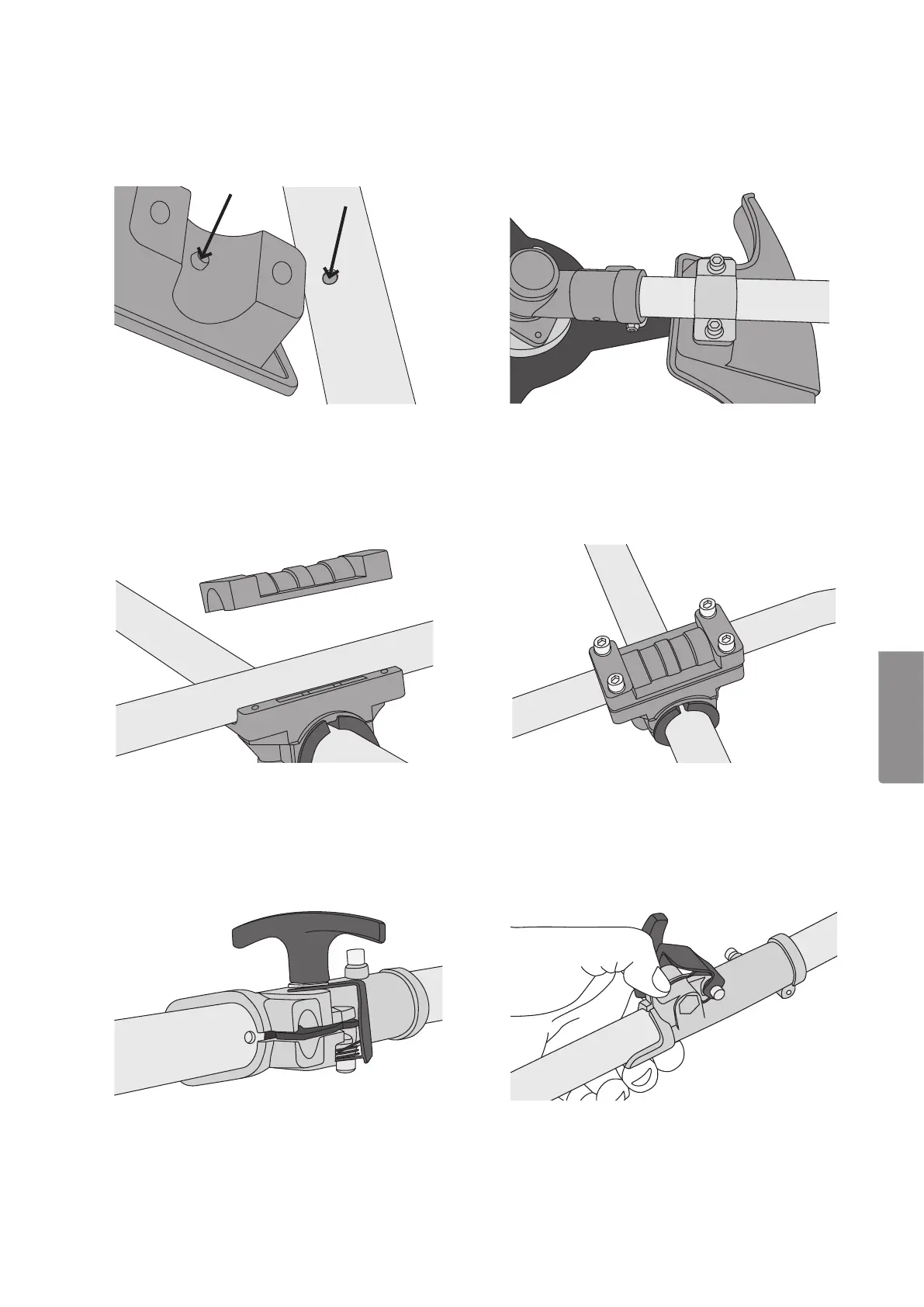

Montage des Schutzschirms
1. Die beiden Schrauben lösen und den Halter vom Schutzschirm abnehmen.
2. Sicherstellen, dass der Dorn der Halterung in
dieArretieröffnung des Rohres greift.
2. Den Bediengriff in den unteren Teil der Halterung
setzen und den oberen Teil der Halterung
darauflegen.
1. Die Dreharretierung am oberen Teil des Rohrs
lösen, sodass sich dasSchließblech öffnet.
Dasuntere Rohr so einsetzen, dass dasLoch im
Rohr vor der Kerbe und dem Federriegel sitzt.
3. Den Halter mit den Schrauben befestigen.
3. Den Winkel des Griffs einstellen und alle vier
Schrauben festdrehen.
2. Den Federriegel herunterdrücken und dieRohre
zusammenschieben.
Montage des Griffs
1. Bei Bedarf dieHalterung des Griffs lösen, dievier Schrauben lösen und den oberen Teil der Halterung entfernen.
Montage des Rohrs
