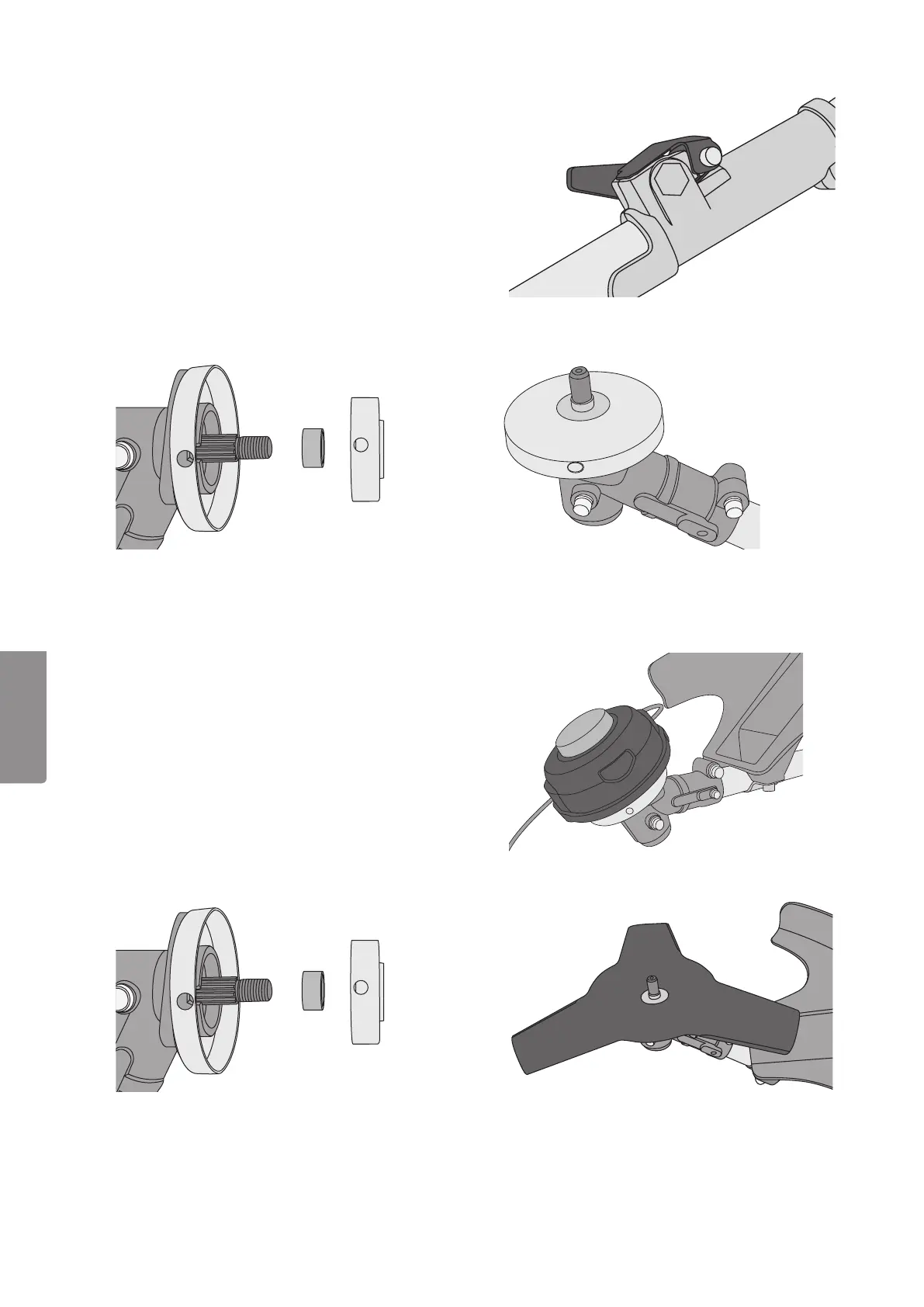

3. Den Federriegel loslassen und durch Ziehen am Rohr
sicherstellen, dass der Federriegel richtig in dieÖffnung
eingerastet ist und alles festsitzt.
4. Sicherstellen, dass dasuntere Rohr mit dem
Mähkopf im Verhältnis zum übrigen Rohr im richtigen
Winkel sitzt. DasSchließblech herunterdrücken und
dieDreharretierung festziehen (siehe Bild).
5. Zum Abnehmen des unteren Rohres
dieDreharretierung aufschrauben, der Federriegel
herunterzudrücken und dasRohr herauszuziehen.
1. Den Abstandhalter und die innere Stützscheibe
anbringen. Sicherstellen, dass sich das Loch in
der Stützscheibe in einer Linie mit dem Loch in
derAbdeckplatte befindet.
1. Den Abstandhalter und die innere Stützscheibe
anbringen. Sicherstellen, dass sich das Loch in
der Stützscheibe in einer Linie mit dem Loch in
der Abdeckplatte befindet.
3. Die Antriebsachse arretieren, indem der
mitgelieferte große Innensechskantschlüssel
so in dieÖffnung gesteckt wird, dass er in
dieÖffnung der inneren Stützscheibe greift.
4. Den Fadenkopf auf dieAntriebsachse schrauben
und mit der Hand ordentlich festdrehen.
Achtung: DerFadenkopf besitzt ein
Linksgewinde und wird gegen den Urzeigersinn
festgeschraubt.
5. Den Innensechskantschlüssel entfernen.
2. Die Deckscheibe so anbringen, dass sie mittig
auf der Stützscheibe sitzt und sich beide
Öffnungen in einer Linie befinden.
2. Das Messer mittig auf dieinnere Stützscheibe
setzen (der Aufdruck auf der Klinge muss zur
Stützscheibe weisen).
