NORSK

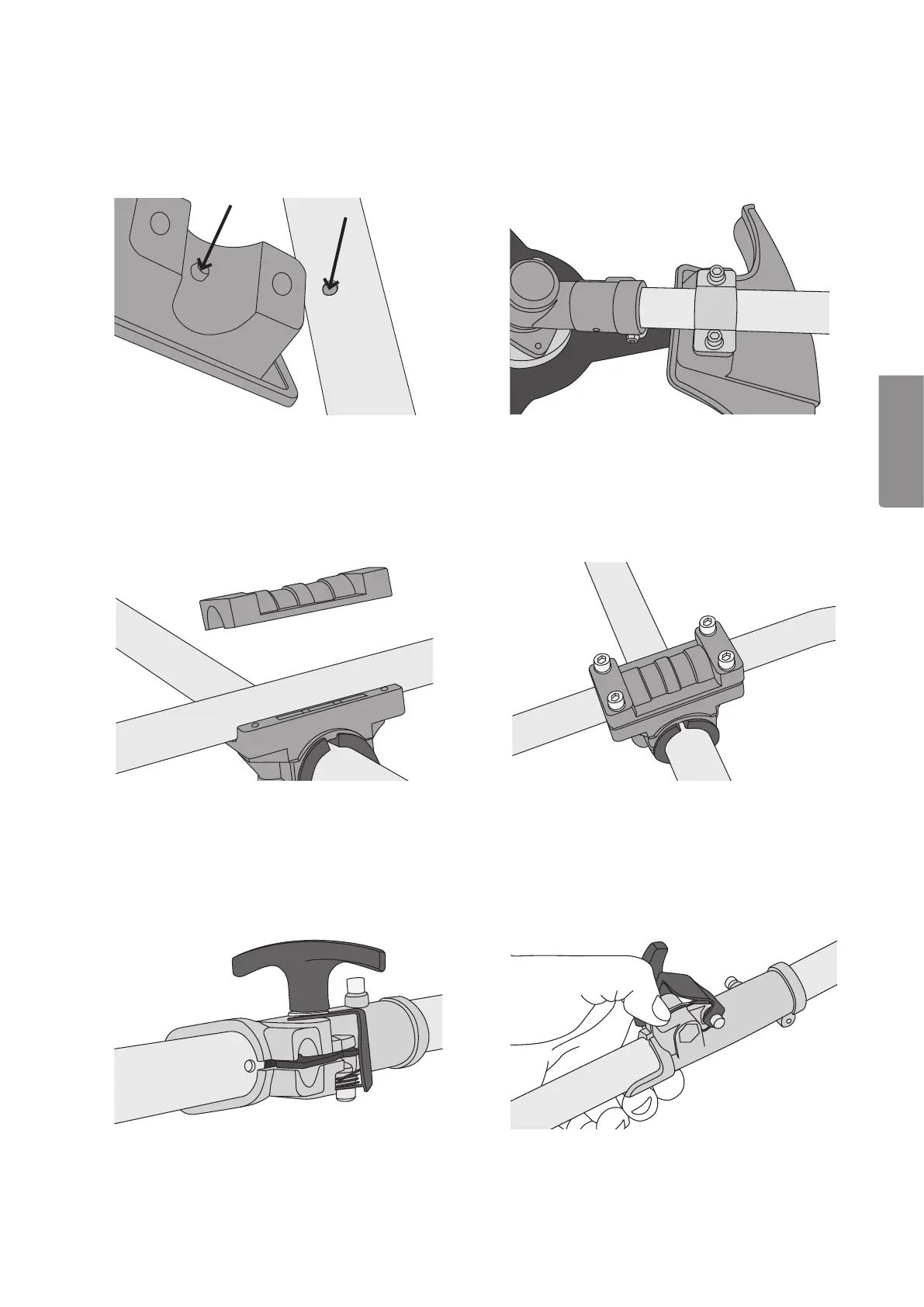

Montering
Montering av beskyttelsesdeksel
1. Skru av de to skruene og holderen fra beskyttelsesdekselet.
2. Se til at piggen på beskyttelsesdekselets feste
entrer styrehullet iriggrøret.
2. Plasser manøvreringshåndtaket ifestets
underdel og sett festets overdel påplass.
1. Skru opp låsen på det øvre riggrøret slik at
låsebraketten åpnes. Plasser det nedre riggrøret
slik at hullet irøret blir plassert riktig.
3. Monter holderen og fest skruene.
3. Juster håndtakets vinkel og fest med
defireskruene.
2. Trykk sperren ned og skyv riggrøret sammen.
Montering av håndtak
1. Skru håndtakets feste fra hverandre, fjern de fire skruene og festets overdel.
Montering av riggrør
