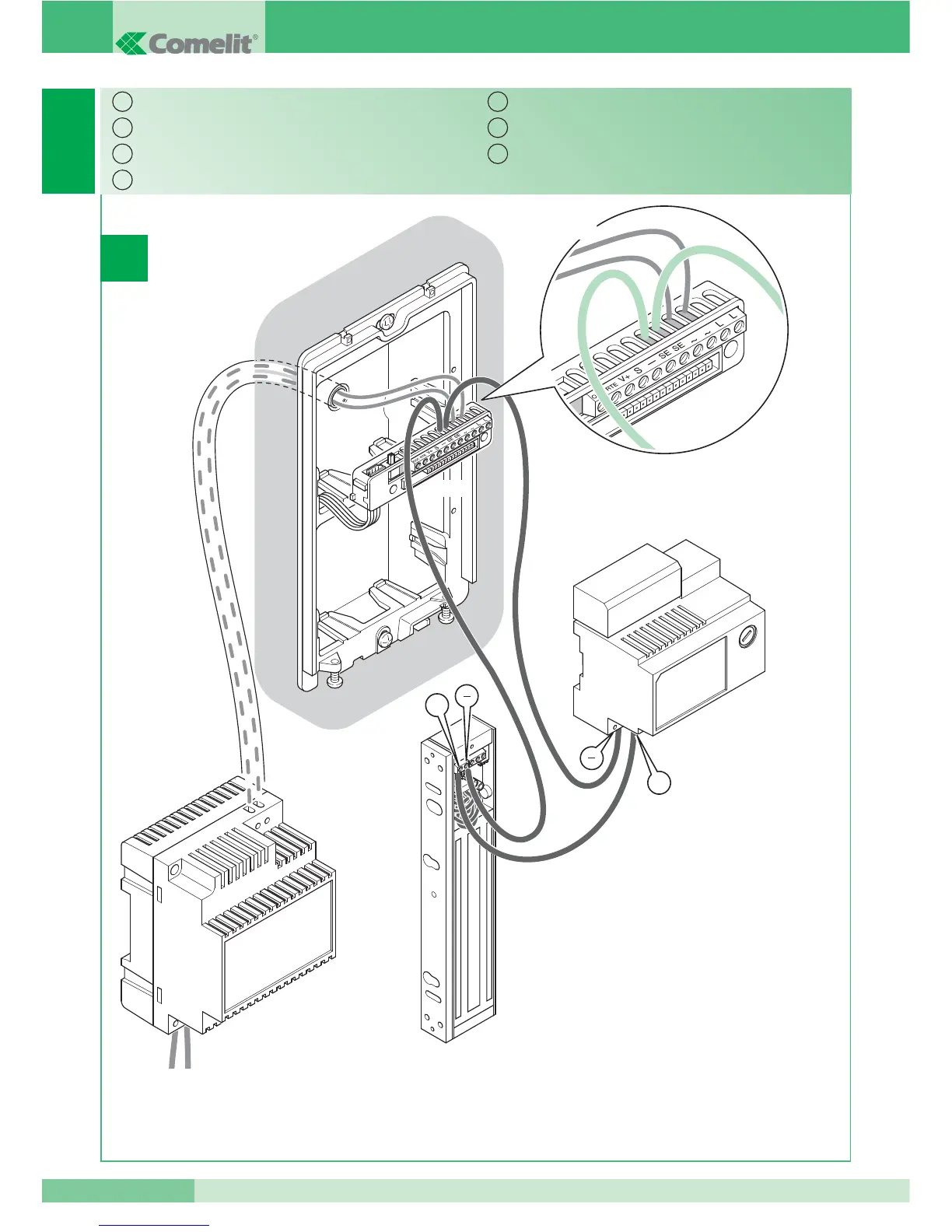

Comelit SIMPLEBUS 2 - DC Lock Connection Diagram

GROUP S.P.A.
10
FT SB2 24
3
12 V ac
1395
230 V ac
12 V ac
12 V dc /
24 V dc
4660 nebo 1602
+
+
Slot in DC.
Serratura in DC.
DC lock.
Gâche en C.C.
Schloss mit Gleichstrom (DC).
Cerradura en CC.
El. zámek DC.
IT
EN
FR
NL
DE
ES
CZ
3B
Per settaggio e temporizzazione contatto SE-SE,
vedere "Programmazioni speciali" su MT/SB2/01.
For settings and timing of SE-SE contact,
see "Special programming" on MT/SB2/01.
Pour programmation et temporisation contact SE-SE,
voir "Programmations spéciales" sur MT/SB2/01.
Zie voor de instelling en tijdsinstelling van het SE-SE contact
"Speciale programmeringsmogelijkheden" in MT/SB2/01.
Für Einstellung und Zeitsteuerung des Kontaktes SE-
SE siehe "Sonderprogrammierungen" in MT/SB2/01.
Para la configuración y la temporización del contacto SE-
SE, véase "Programaciones especiales " en MT/SB2/01.
Para programação e temporização contacto SE-SE,
consultar "Programações especiais" no MT/SB2/01.
