COMEM EM1DB - Istruzioni Per la Sostituzione Dei Sali

11

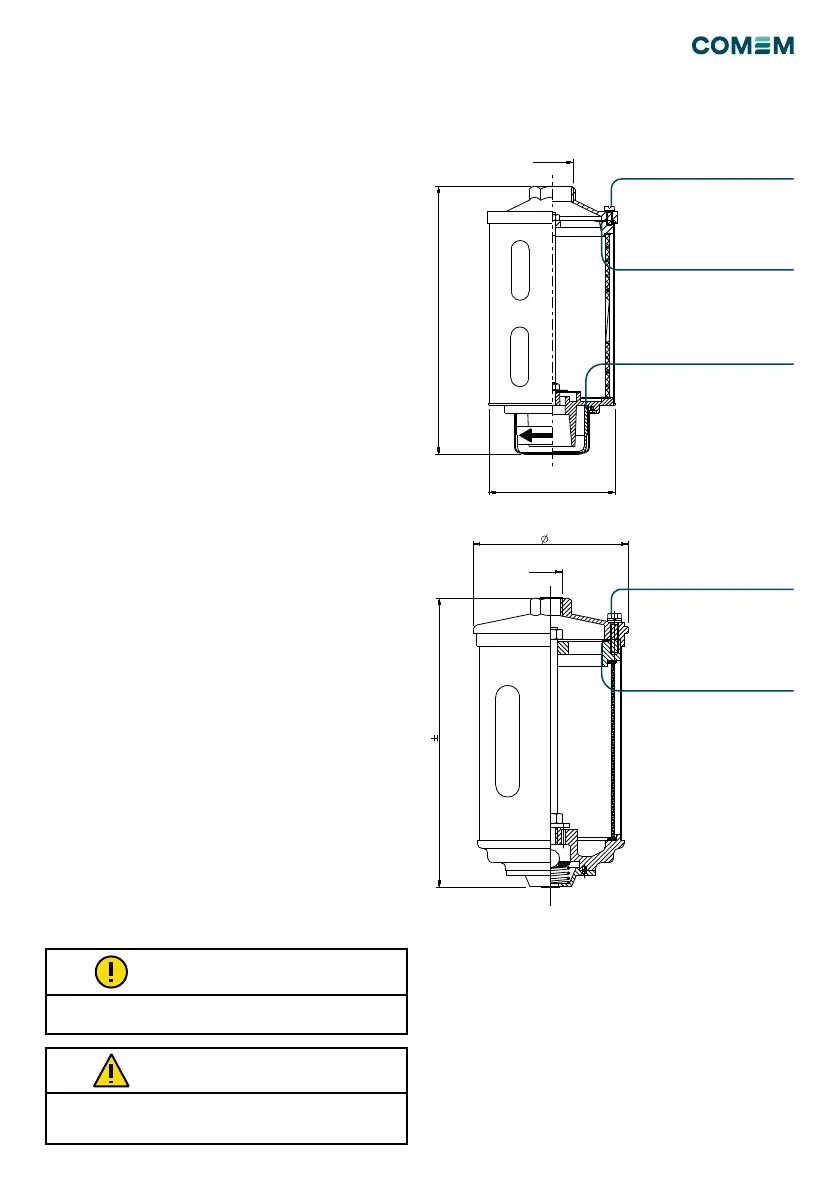

Appendice A - Istruzioni per la sostituzione dei sali
Istruzioni per la sostituzione dei sali per essiccatori con
chiusura idraulica
1. Svitare le due viti della staffa metallica del pozzetto
inferiore.
2. Rimuovere e svuotare il pozzetto inferiore.
3. Lasciare momentaneamente le due parti
disassemblate.
4. Svitare le tre viti del coperchio superiore e rimuovere
lo stesso.
5. Rimuovere la guarnizione della crociera.
6. Inclinare verso il basso l’essiccatore per svuotare i sali.
7. Tenendo l’essiccatore in questa posizione, soare
all’interno del cilindro per rimuovere residui di polvere
e gel di silice.
8. Riempire l’essiccatore con la medesima quantità di sale.
9. Riposizionare la guarnizione in sede.
10. Richiudere il coperchio superiore ssando le 3 viti.
11. Posizionare il pozzetto d’olio ssandolo con la staffa
metallica (2 viti).
12. Riempire il pozzetto di olio del trasformatore no alla
freccia.
Istruzioni per la sostituzione dei sali per essiccatori con
chiusura meccanica
1. Svitare le tre viti del coperchio superiore e rimuovere
lo stesso
2. Rimuovere la guarnizione della crociera.
3. Inclinare verso il basso l’essiccatore per svuotare i sali.
4. Tenendo l’essiccatore in questa posizione, soare
all’interno del cilindro per rimuovere residui di polvere
e gel di silice.
5. Riempire l’essiccatore con la medesima quantità di sale
6. Riposizionare la guarnizione in sede.
7. Richiudere il coperchio superiore ssando le 3 viti.
This document is issued by means of a computerized system. The digitally stored original is electronically approved. The approved document has a date entered in the `Approved'-field. A manual signature is not required.
We reserve all rights in this document and in the information contained therein. Reproduction, use or disclosure to third parties without express authority is strictly fobidden.
F
E
D
C
B
8765432
A
1 109 11 12
G
H
1 2 3 4 5 6 7 8 9 10 11 12
A
B
C
D
E
F
G
H
DRAWING SHEET ISO 5457:1999-A2T
200 5
180 3
97
G 1/2"
97
G 1/2"
140±3
3/3 2
A
Development
NE-1086
SHEETITERREVSTATUSDOCUMENT ID
ITABB-9AAE306693
GUARNIZIONI NBR-40°C
RESPONSIBLE DEPARTMENT
COMEM CONVENTIONAL BREATHERS
COMEM
TITLE / SUPPLEMENTARY TITLERESPONSIBLE COMPANY
Component Drawing-
PROJECT IDWORK ORDER IDBASED ON DOC IDDOCUMENT KINDAPPROVED ON
- -Diego Boro
APPROVED BYREVIEWED BYCREATED BY
© COPYRIGHT ALL RIGHTS RESERVED
97
G 1/2"
This document is issued by means of a computerized system. The digitally stored original is electronically approved. The approved document has a date entered in the `Approved'-field. A manual signature is not required.
We reserve all rights in this document and in the information contained therein. Reproduction, use or disclosure to third parties without express authority is strictly fobidden.
F
E
D
C
B
8765432
A
1 109 11 12
G
H
1 2 3 4 5 6 7 8 9 10 11 12
A
B
C
D
E
F
G
H
DRAWING SHEET ISO 5457:1999-A2T
G
L1
D
D
L
H
D1
F
100
21
70
= =
14
R
E
1/3 2
A
Development
NE-1086
SHEETITERREVSTATUSDOCUMENT ID
ITABB-9AAE306693
GUARNIZIONI NBR-40°C
RESPONSIBLE DEPARTMENT
COMEM CONVENTIONAL BREATHERS
COMEM
TITLE / SUPPLEMENTARY TITLERESPONSIBLE COMPANY
Component Drawing-
PROJECT IDWORK ORDER IDBASED ON DOC IDDOCUMENT KINDAPPROVED ON
- -Diego Boro
APPROVED BYREVIEWED BYCREATED BY
© COPYRIGHT ALL RIGHTS RESERVED
View "A"
View "A"
View "B"
View "B"
(Bracket avaiable for types 7-8)
Svitare le 3 viti.
Rimuovere il coperchio superiore.
Svitare le 3 viti.
Rimuovere il coperchio superiore.
Rimuovere la guarnizione
della crociera.
Rimuovere la guarnizione
della crociera.
Svitare e rimuovere le viti A2 della
staffa metallica. Svuotare il pozzetto.
Durante la sostituzione dei sali maneggiare con cautela
l'essiccatore per evitare ogni possibile danno superficiale
(graffi, colpi, urti).
Suggeriamo di sostituire il gel di silice quando 1/3 dei sali è
diventato arancione.
ATTENZIONE
NOTA
