COMEM EM1DB - Caractéristiques Techniques

21
Caractéristiques techniques

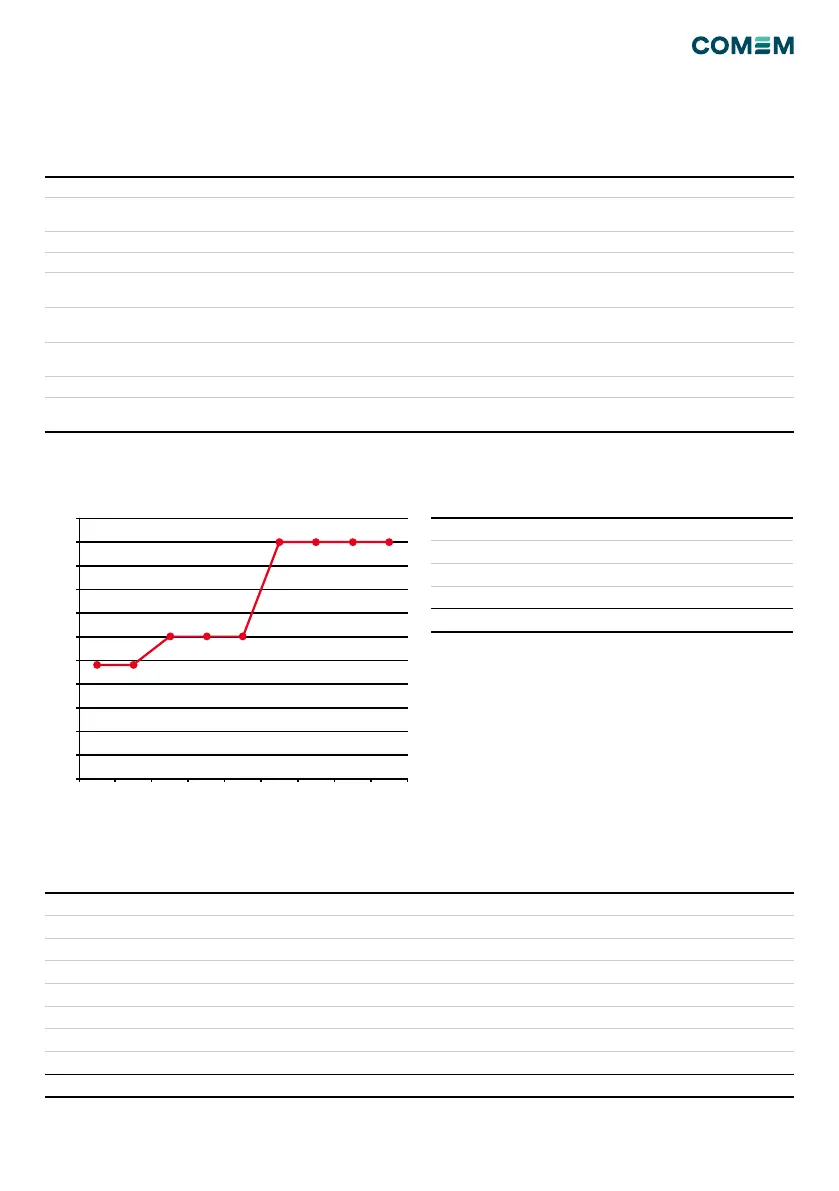

Graphique 1
Tableau 2
Type hydraulique du déshumidicateur – Débit maximal (dm³/sec)
Capacité d’équilibre de la vapeur d’eau à 25 °C et humidité relative
donnée.
10% R.H. 6.4 w.t.%.
20% R.H. 10.7 w.t.%
40% R.H. 22.7 w.t.%
60% R.H. 33.3 w.t.%
80% R.H. 36.3 w.t.%
0,25
0,45
0,55
0,2
0,4
0,5
0,15
0,35
0,1
0,3
0,05
0
E11 E1D E2D E3D E4D E5D E6D E7D E8D
Applications
Tableau 3
Type de reniard Quantité d’huile
(t)
Volume de gel de silice
(dm
3
)
Poids du gel de silice
(Kg)
E11 0 ÷ 4 0.25 0.20
1 0 ÷ 4 0.51 0.41
2 4 ÷ 8 0.97 0.78
3 8 ÷ 14 2.87 2.30
4 14 ÷ 20 7.25 5.80
5 20 ÷ 40 14.37 11.50
6 40 ÷ 60 20.75 16.60
7 60 ÷ 80 36.25 29.00
8 >80 63.37 50.70
Données générales
Dimension générale Voir Annexe B.
Matériau Moulage en aluminium, thermolaqué; modèle off-shore sur demande; toute la partie
externe est résistante aux huiles de transformateur, au brouillard salin et aux rayons UV.
Couleur RAL 7032*
Température ambiante -40÷80°C / -40 à 176°F
Produit déshydratant Colored, non-poisonous silica gel; amount according application table above (The color
change from orange to green absorbing humidity)
Protection Stainless steel pipe protection against accidental blows, with openings which allow
visual inspection on the salt
Perte de charge sous pression de l’air par le
déshumidicateur.
0.003 Kg /cm
2
for inlet air, 0.005 Kg/cm
2
for outlet air
Débit du déshumidicateur (type hydraulique) See graph 1
Capacité d’équilibre de la vapeur d’eau à 25 °C et
humidité relative donnée.
See table 2
* Seulement pour la classe de corrosion C4
Tableau 1
