COMEM EM1DB - Caratteristiche Tecniche

9
Caratteristiche tecniche
Caratteristiche generali
Dimensioni Consultare l’appendice B
Materiale Pressofusione di alluminio verniciato a polveri; trattamento speciale per applicazioni
corrosive su richiesta. Tutti i componenti sono resistenti all’olio del trasformatore, alla
nebbia salina e ai raggi UV.
Colore RAL 7032*
Temperatura ambiente Da -40÷80°C / -40 a 176°F
Essiccante Gel di silice colorato, non velenoso; la quantità è in accordo alla tabella 3 (Il colore
cambia da arancione a verde quando saturo)
Protezione Protezione esterna in acciaio inossidabile contro urti accidentali, con aperture che
permettono l’ispezione visuale dei sali
Perdite di carico della pressione dell’aria 0.003 Kg/cm
2
per l’aria in entrata all’essiccatore, 0.005 Kg/cm
2
per l’aria in uscita
Portata dell’essiccatore (tipo idraulico) Vedere graco 1
Capacità d’equilibrio per vapore acqueo (25°C) e
umidità relativa
Vedere tabella 2
* solo per classe di corrosione C4
Tabella 1

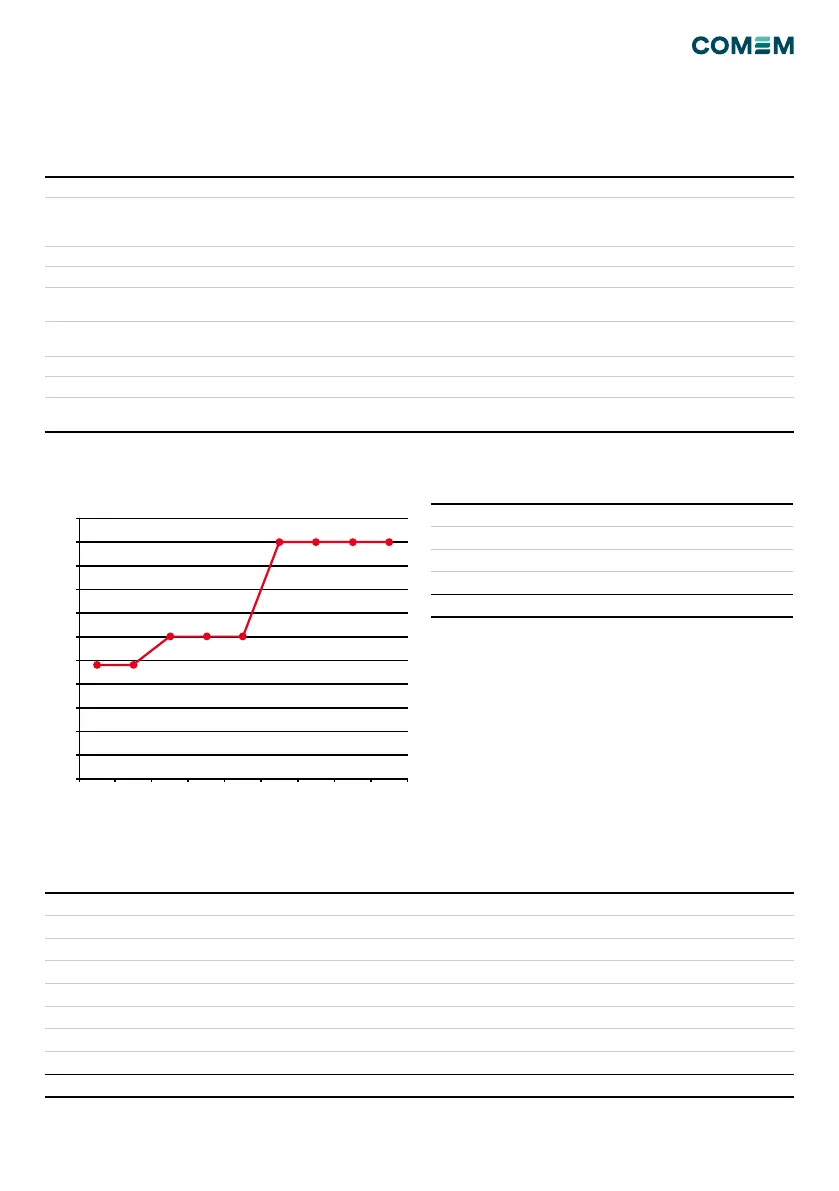

Graco 1
Tabella 2
Essiccatori (tipo idraulico) - Portata massima (dm³/sec)
Capacità d’equilibrio per vapore acqueo (25°C) e umidità relativa
10% R.H. 6.4 w.t.%.
20% R.H. 10.7 w.t.%
40% R.H. 22.7 w.t.%
60% R.H. 33.3 w.t.%
80% R.H. 36.3 w.t.%
0,25
0,45
0,55
0,2
0,4
0,5
0,15
0,35
0,1
0,3
0,05
0
E11 E1D E2D E3D E4D E5D E6D E7D E8D
Applicazioni
Tabella 3
Taglia dell’essiccatore Quantità d’olio
(t)
Volume di gel di silice
(dm
3
)
Peso gel di silice
(Kg)
E11 0 ÷ 4 0.25 0.20
1 0 ÷ 4 0.51 0.41
2 4 ÷ 8 0.97 0.78
3 8 ÷ 14 2.87 2.30
4 14 ÷ 20 7.25 5.80
5 20 ÷ 40 14.37 11.50
6 40 ÷ 60 20.75 16.60
7 60 ÷ 80 36.25 29.00
8 >80 63.37 50.70
