Anhang A - Anleitung zum Ersetzen des Silikagels
Anleitung zum Ersetzen des Silikagels des Entlüfters zum
hydraulischen Schließen
1. Lösen Sie die beiden A2-Schrauben auf der
Schlauchklemme im unteren Teil des Entlüfters.
2. Entfernen Sie die Öltasche des Entlüfters und leeren
Sie sie.
3. Lassen Sie diese Teile zerlegt.
4. Lösen Sie die 3 Schrauben auf der oberen Kappe und
entfernen Sie sie.
5. Entfernen Sie die Dichtung auf dem Kreuz.
6. Drehen Sie den Entlüfter um und leeren Sie ihn.
7. Lassen Sie den Entlüfter umgekehrt und blasen Sie ihn
mit Druckluft aus, um Staub und/oder alle
Silikagelkristalle zu entfernen.
8. Füllen Sie den Entlüfter mit der gleichen Menge
Silikagel auf.
9. Bringen Sie die Dichtung wieder auf dem Kreuz an.
10. Verschrauben Sie die obere Kappe mit den 3
Schrauben
11. Positionieren Sie die Öltasche und befestigen Sie die
Schlauchklemme durch Verschrauben der 3
Schrauben.
12. Füllen Sie die untere Kappe bis zum Pfeil mit
Transformatoröl.
Anleitung zum Ersetzen des Silikagels des Entlüfters zum
mechanischen Schließen
1. Lösen Sie die 3 Schrauben auf der oberen Kappe und
entfernen Sie sie.
2. Entfernen Sie die auf dem Kreuz positionierte
Dichtung.
3. Drehen Sie den Entlüfter um und leeren Sie ihn.
4. Lassen Sie den Entlüfter umgekehrt und blasen Sie ihn
mit Druckluft aus, um Staub und/oder alle
Silikagelkristalle zu entfernen.
5. Füllen Sie den Entlüfter mit der gleichen Menge
Silikagel auf.
6. Positionieren Sie die Dichtung wieder auf dem Kreuz.
7. Verschrauben Sie die obere Kappe mit den 3
Schrauben.
This document is issued by means of a computerized system.
The digitally stored original is electronically approved. The
approved document has a date entered in the `Approved'-field.
A manual signature is not required.
We reserve all rights in this document and in the information
contained therein. Reproduction, use or disclosure to third
parties without express authority is strictly fobidden.
F
E
D
C
B
8765432
A
1 109 11 12
G
H
1 2 3 4 5 6 7 8 9 10 11 12
A
B
C
D
E
F
G
H
DRAWING SHEET ISO 5457:1999-A2T
200 5
180 3
97
G 1/2"
97
G 1/2"
140±3
3/3 2
A
Development
NE-1086
SHEETITERREVSTATUSDOCUMENT ID
ITABB-9AAE306693
GUARNIZIONI NBR-40°C
RESPONSIBLE DEPARTMENT
COMEM CONVENTIONAL BREATHERS
COMEM
TITLE / SUPPLEMENTARY TITLERESPONSIBLE COMPANY
Component Drawing-
PROJECT IDWORK ORDER IDBASED ON DOC IDDOCUMENT KINDAPPROVED ON
- -Diego Boro
APPROVED BYREVIEWED BYCREATED BY
© COPYRIGHT ALL RIGHTS RESERVED
97
G 1/2"
This document is issued by means of a computerized system.
The digitally stored original is electronically approved. The
approved document has a date entered in the `Approved'-field.
A manual signature is not required.
We reserve all rights in this document and in the information
contained therein. Reproduction, use or disclosure to third
parties without express authority is strictly fobidden.
F
E
D
C
B
8765432
A
1 109 11 12
G
H
1 2 3 4 5 6 7 8 9 10 11 12
A
B
C
D
E
F
G
H
DRAWING SHEET ISO 5457:1999-A2T
G
L1
D
D
L
H
D1
F
100
21
70
= =
14
R
E
1/3 2
A
Development
NE-1086
SHEETITERREVSTATUSDOCUMENT ID
ITABB-9AAE306693
GUARNIZIONI NBR-40°C
RESPONSIBLE DEPARTMENT
COMEM CONVENTIONAL BREATHERS
COMEM
TITLE / SUPPLEMENTARY TITLERESPONSIBLE COMPANY
Component Drawing-
PROJECT IDWORK ORDER IDBASED ON DOC IDDOCUMENT KINDAPPROVED ON
- -Diego Boro
APPROVED BYREVIEWED BYCREATED BY
© COPYRIGHT ALL RIGHTS RESERVED
View "A"
View "A"
View "B"
View "B"
(Bracket avaiable for types 7-8)

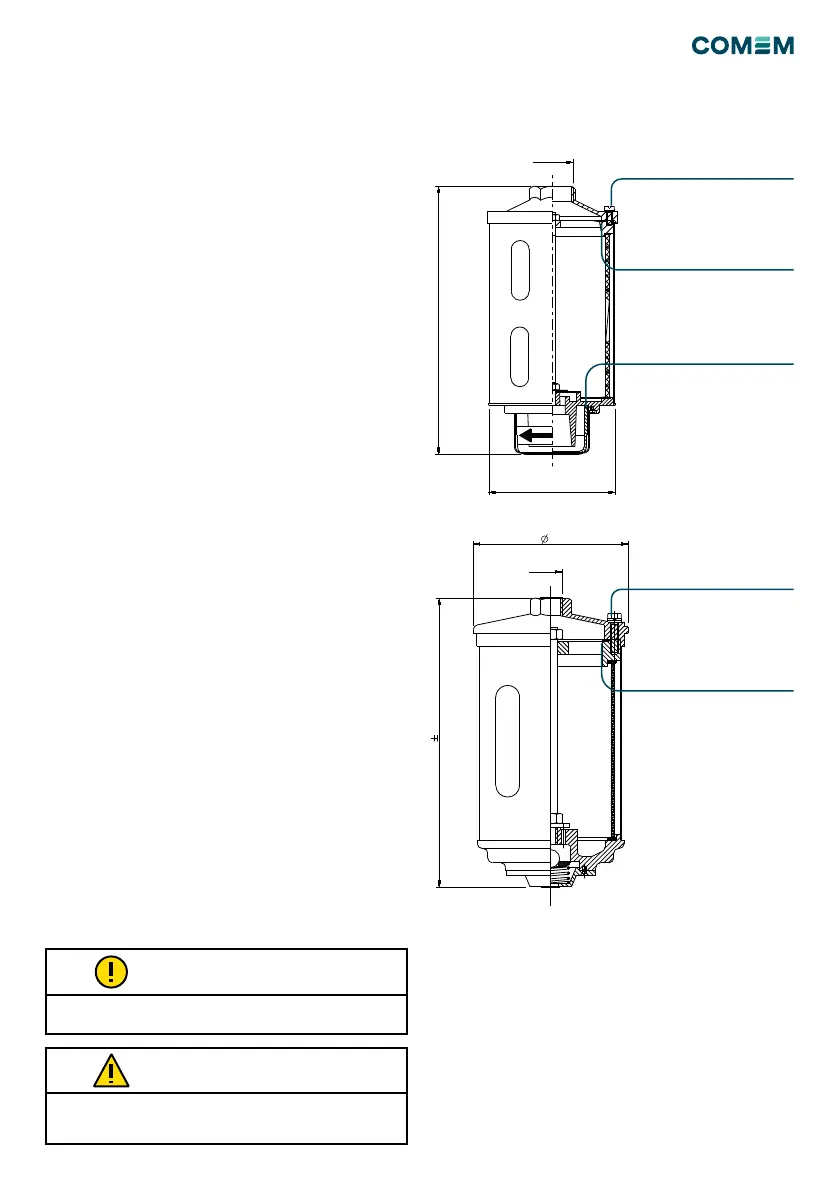

Lösen Sie die 3 Schrauben der oberen Kappe
