132
IDENTIFICAÇÃO DOS COMPONENTES
Remeter-se às guras de 1 a 9.
1. Interruptor geral
2. Alça
3. Suporte para lança
4. Placas de aviso. Informam sobre os riscos residuais e
sobre os DPI a utilizar
5. Placa de identicação. Contém o número de série, o valor
de potência sonora garantida (de acordo com a Directriz
2000/14/CE) e as principais características técnicas
6. Cabo eléctrico de alimentação
7. Tampa do depósito de gasóleo
8. Chave de regulação da pressão
9. Tampa do depósito de produto anticalcário
10. Apoio do cabo eléctrico e tubo de uxo
11. Tampa do depósito de detergente (modelos com bacia)
12. Rolo do tubo (opcional)
13. Indicador de pressão
14. Pega do rolo do tubo (opcional)
15. Prendedor do rolo do tubo (opcional)
16. Junta na saída da água
17. Junta na entrada de água
18. Filtro na entrada de água
19. Bomba
20. Escape
21. Tubo lança (modelos sem bacia)
22. Gatilho da pistola de água
23. Travão de segurança do gatilho da pistola de água
24. Pistola de água (modelos EXTRA)
25. Encaixe da mangueira na entrada de água
26. Guarnição do encaixe da mangueira na entrada de água
27. Cabeça do encaixe do bico (modelos com bacia)
28. Cofre de acesso aos reservatórios e ponto de
levantamento
29. Tubo lança (modelos com bacia)
30. Cabeça do encaixe do bico (modelos sem bacia)
31. Agulha para limpeza do bico
32. Ponto de levantamento
33. Portinhola de acesso a: filtro de entrada da água,
regulação da pressão, haste do nível do óleo da bomba
34. Chave de regulação de detergente

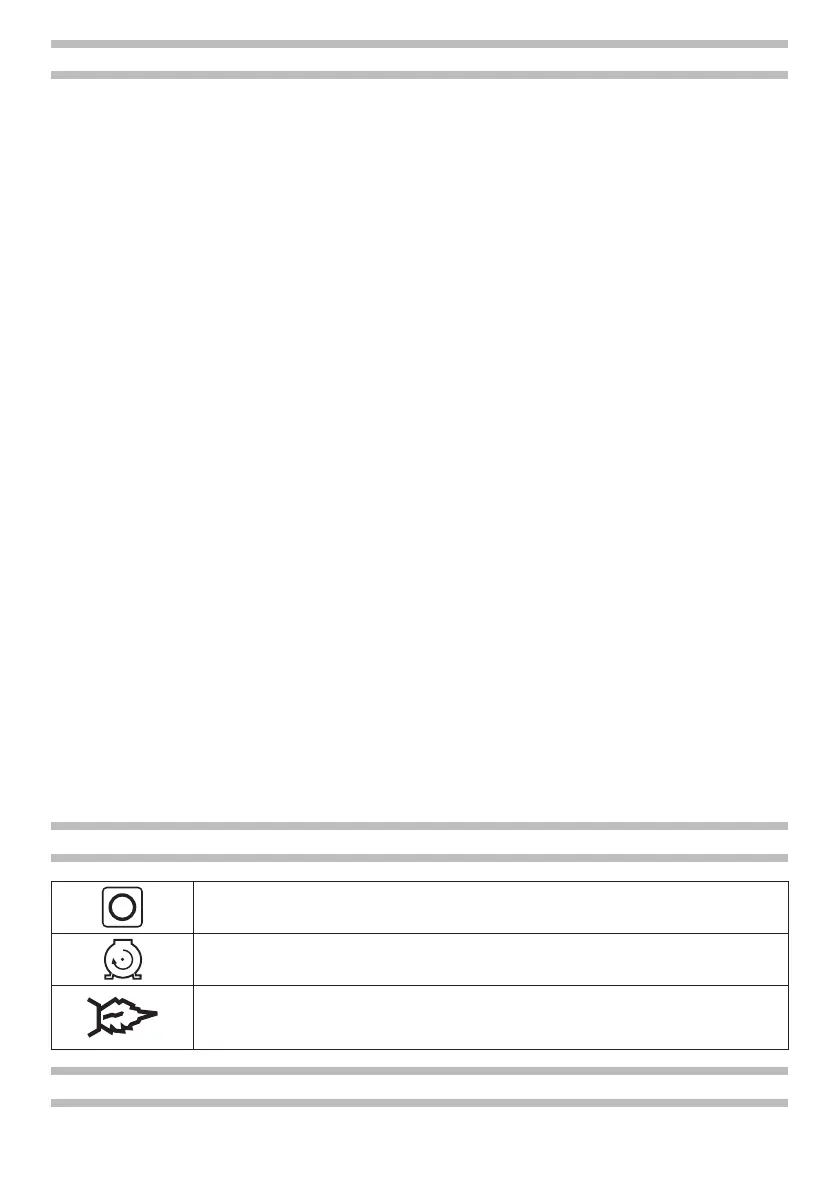

SIGNIFICADO DOS SÍMBOLOS GRÁFICOS UTILIZADOS
Posição de “0” (desligado) do interruptor geral (1).
Posição de “1” (aceso) do interruptor geral (1), com habilitação do funcionamento
com água fria da hidrolimpadora.
Posição de “1” (aceso) do interruptor geral (1), com habilitação do funcionamento
com água quente da hidrolimpadora. Com pressões inferiores a 32 bar/464 psi habilita
também o funcionamento com vapor (só EXTRA).
DISPOSITIVOS DE SEGURANÇA
• Protector amperométrico.
Dispositivo que pára o funcionamento da hidrolimpadora em caso de absorção excessiva de corrente
35. Tubo de alta pressão
36. Engate rápido do tubo de alta pressão
37. Parafuso da portinhola de acesso a: ltro de
entrada da água, regulação da pressão do
nível do óleo na bomba
38. Ponto de fixação do enrolador de tubo
opcional
39. Roda giratória
40. Travão da roda giratória
41. Chave de regulação da temperatura
42. Indicador luminoso da alimentação eléctrica
43. Junta do tubo de alta pressão
44. Indicador luminoso de nível de gasóleo baixo
45. Indicador luminoso Stop Geral
46. Indicador luminoso de intervenção disp.
térmico
47. Indicador luminoso do alarme de pequenos
vazamentos
48. Indicador luminoso Stop Vapor
49. Indicador luminosos do controlo do
queimador
50. Anel de aperto do tubo de aspiração
51. Vareta do nível do óleo da bomba
52. Hidropistola (modelos BASIC e CLASSIC)
53. Tubo de aspiração do detergente
54. Engate de aspiração do detergente do
reservatório externo
55. Tampa de aspiração do detergente do
reservatório externo
56. Junção do tubo de aspiração do detergente
do reservatório externo
57. Tubo de aspiração do detergente do
reservatório externo
58. Filtro do tubo de aspiração do detergente do
reservatório externo
59. Filtro de enchimento do gasóleo
60. Corpo do ltro de entrada da água
61. Cartucho do ltro de entrada da água
62. Cárter do ltro de entrada da água
