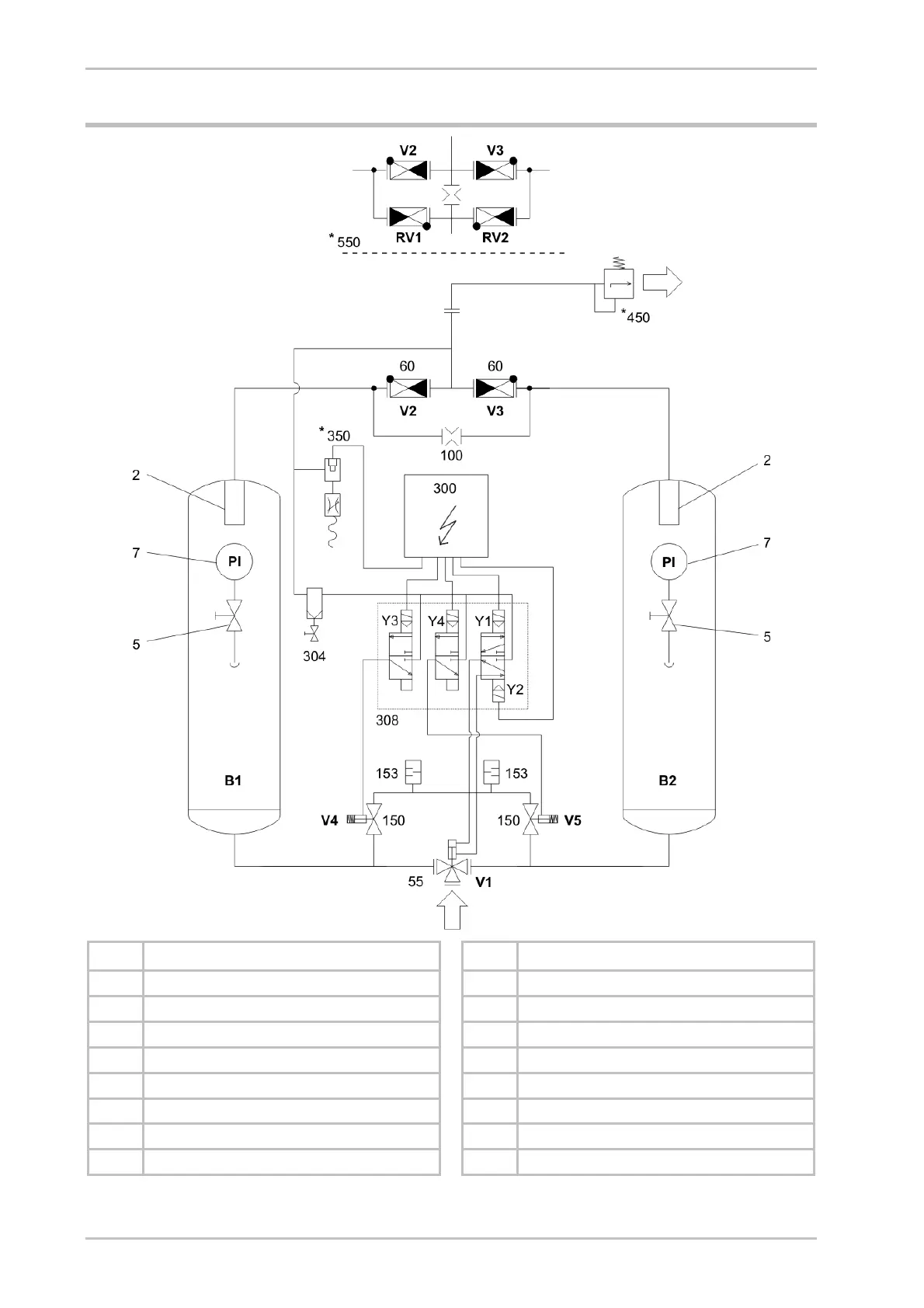

Flow diagram
66 A190-930TX_EN_03_ 2009-02-06
Flow diagram
Pos. Designation
Pos. Designation
2 Dust sieve
153 Muffler
5 Stop valve for pressure gauge
300 Control system
7 Pressure gauge PI
304 Control air filter
55 Main inlet valve V1
308 Solenoid valve block Y1–Y4
60 Check valve V2/V3
* Options:
100 Regeneration gas orifice plate
350 Dewpoint-sensing unit
150 Expansion valve V4/V5
450 Start-up device
550 Regeneration gas return line
