COMPRAG RDX-Serie Druckluft Kältetrockner
2.2 Funktionsweise
Die Kältetrockner der RDX-Serie werde zur Entfernung von Prozesskondensat, aus der
vom Kompressor erzeugten Druckluft eingesetzt.
Während des Lufttrocknungsprozesses wird die durchießende Druckluft bis zum Taupunkt, wo
der enthaltene Wasserdampf kondensiert, abgekühlt. Das entstandene Kondensat wird über das.
Ablassventil in zeitlich voreingestellten Zyklen aus der Druckluftleitung entfernt.
2.3 Funktionsbeschreibung
2
1
9
6
5
8
7
34
Luft
Kältemittel
1. Kältemittelkompressor
2. Verdampfer
3. Verüssiger
4. Lüfter
5. Filtertrockner
6. Kapillarrohr
7. Heißgas-Bypassventil
8. Druckrelais des Lüfters
9. Kondensat-Ablassventil
Der Kältemittelkompressor (1) verdichtet das gasförmige Kältemittel im Verüssiger (3), wo
der größte Teil des Kältemittels in die üssige Phase übergeht.
Das verüssigte Kältemittel wird durch die Filtertrockner (5) geleitet, über das Kapillarrohr
(6) eingespritzt und verdampft im Verdampfer (2), wo es die Wärme der Druckluft aufnimmt.
Aufgrund des Wärmetausches zwischen der Druckluft und dem Kältemittel geht das Kälte-
mittel in den gasförmigen Zustand über. Dieser Zyklus wiederholt sich kontinuierlich.

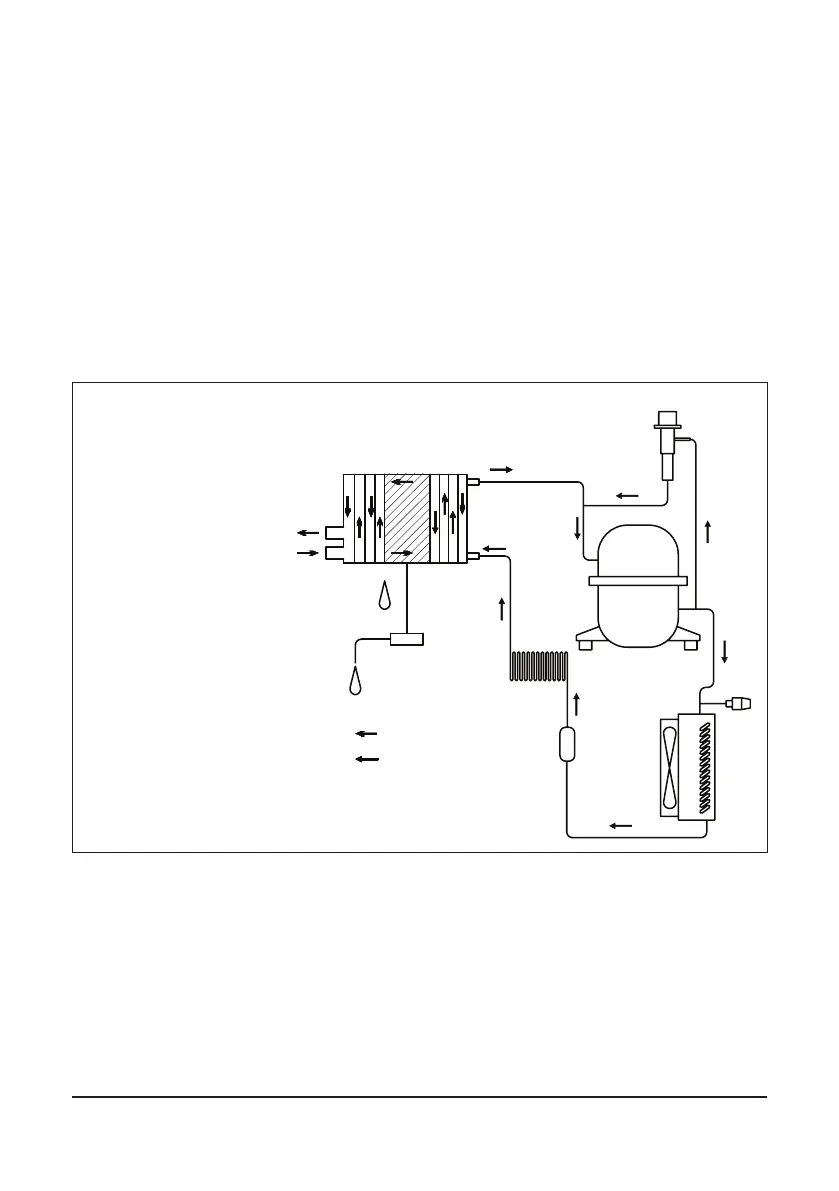

Abb. 2.1 Ablaufdiagramm des Kältetrockners
