2.3 Принцип работы
2
1
9
6
5
8
7
34

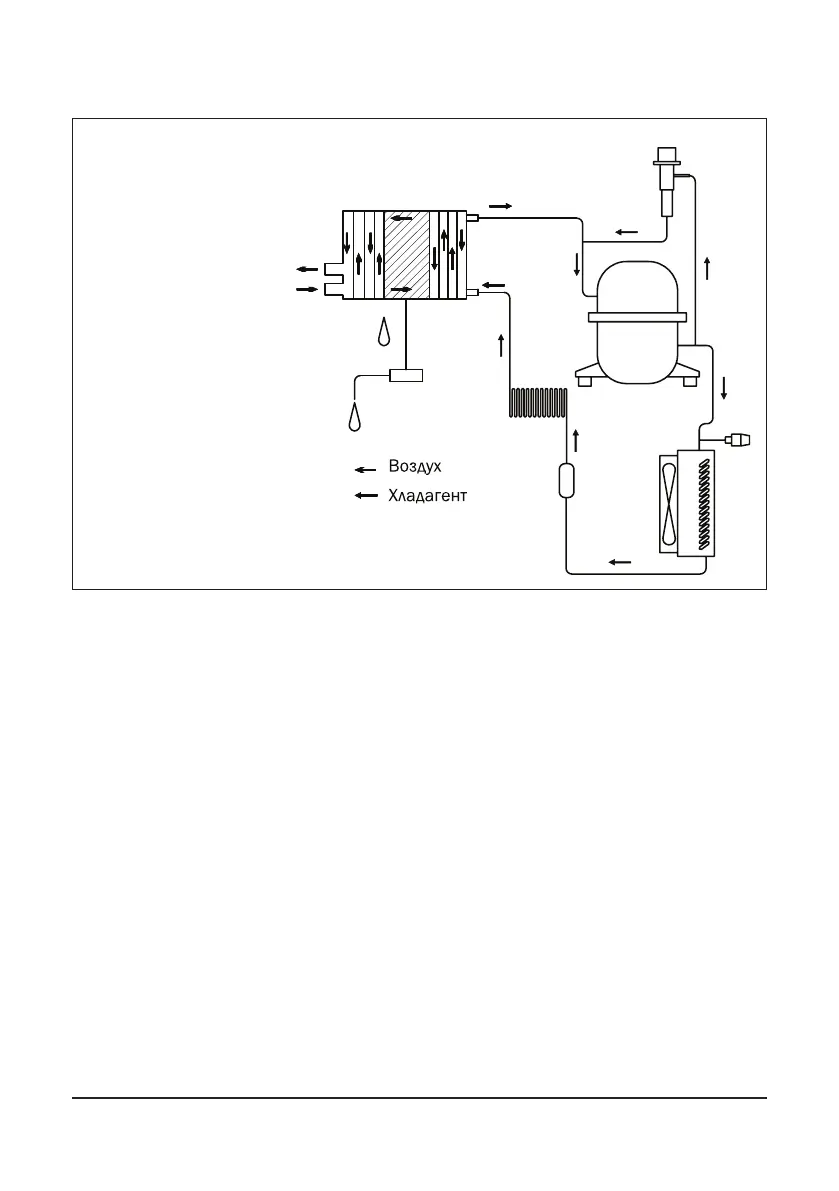

Схема работы осушителя
1.Компрессор
2.Испаритель-осушитель
3.Конденсатор
4.Вентилятор конденсатора
5.Фильтр влагоотделитель
6.Капиллярная трубка
7. Клапан перепуска горячего
газа (байпасный клапан)
8.Реле давления
9.Конденсатоотводчик
Компрессор (1) нагнетает горячий хладагент в конденсатор (3), где большая часть
хладагента переходит в жидкую фазу; сконденсированный хладагент проходит фильтр водо-
отделитель(5), расширяется посредством капиллярной трубки(6), а затем возвращается в
испаритель (2), где и используется для охлаждения входящего сжатого воздуха. В резуль-
тате теплообмена между хладагентом и сжатым воздухом, противотоком проходящим
через испаритель, хладагент испаряется и возвращается в компрессор на новый цикл.
Контур оснащен перепускной системой, которая позволяет регулировать интенсивность
охлаждения в зависимости от действительной нагрузки. Регулировка выполняется перепу-
ском горячего газа через клапан (7): данный клапан поддерживает постоянное давление
хладагента в испарителе; таким образом, значение точки росы никогда не опускается
ниже 3°C для предотвращения замерзания хладагента внутри испарителя. Осушитель
работает полностью в автоматическом режиме.
