Comprag RDX12 - Page 67

67
COMPRAG Осушитель сжатого воздуха рефрижераторного типа серии RDX
Обозн-ие Наименование Обозн-ие Наименование
K1 Контактор V1 Вилка электр.
K2 Контактор S3 Реле ошибки высокого давления
M1 Компрессор S2 Реле ошибки низкого давления
M2 Вентилятор Ft1 Тепловое реле (термовыключатель)
A1 Клапан сброса конденсата Q1 Рубильник
S1 Реле давления вентилятора R Блок управления
F1, F2 Предоxранитель Bp Таймер
Только квалифицированный персонал должен выполнять соединение оборудования к
силовому электропитанию. Перед выполнением соединений необходимо убедиться, что
напряжение и частота в электросети соответствуют требуемым значениям настоящих
инструкций. Допустимое отклонение напряжения составляет ±10%. Потребитель несёт
ответственность за правильный подбор сечения питающего кабеля.
Направление вращения вентилятора конденсатора на моделях RDX100, RDX120,
RDX150, RDX180, RDX200, RDX240, RDX300, RDX360 необходимо проверять при под-
ключении по наклейке «Стрелка» на корпусе конденсатора. осушителя. Для этого нужно
снять верхнюю панель и заглянуть внутрь осушителя.
N
A
B
C
3 X 380-415VAC
Q1
R
F2
2A
K1
10
11
12
13
HP
LP
EL
C
4
3~
F
M1
K1.1
V1
1
2
6
5
3
PE
Bp
A1
P
S3
P
S2
K2
7
P
S1
T
Ft1
F1 2A
3~M2
K2.1

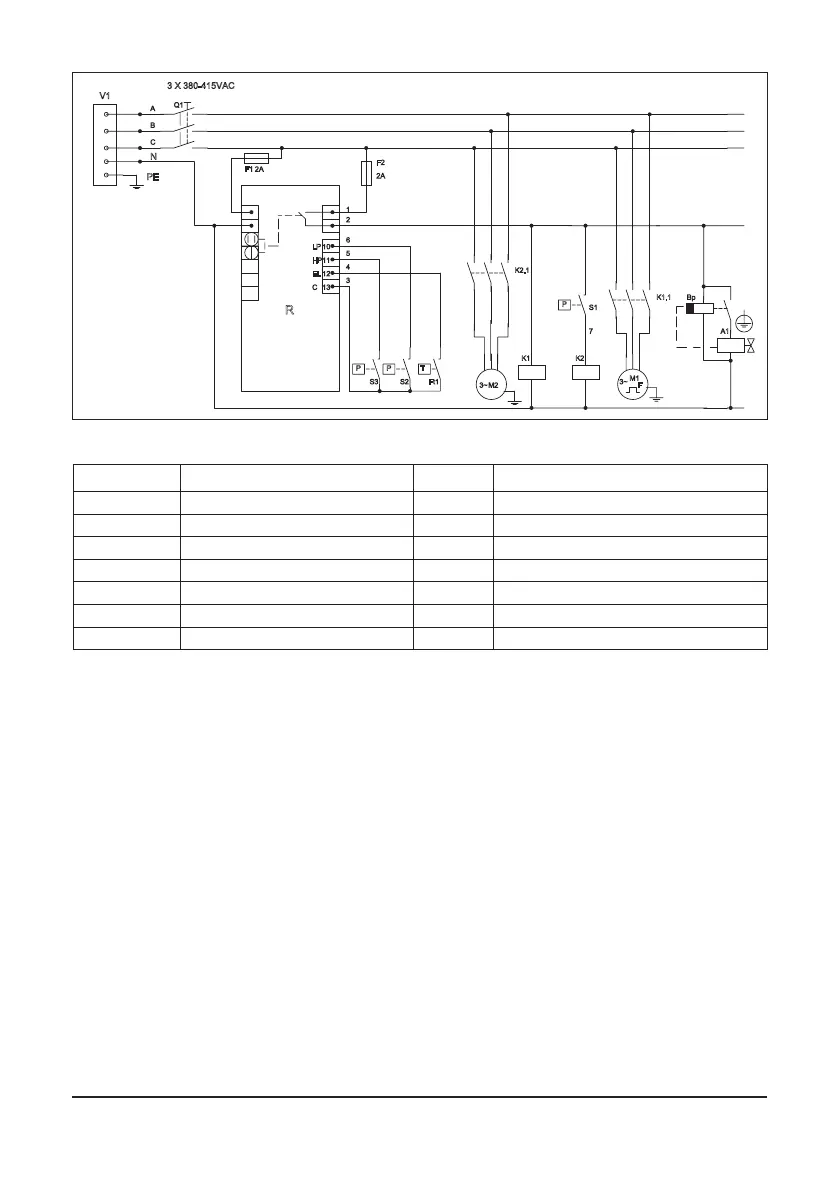

Рис.3.5.2 V.2 Схема электрическая принципиальная RDX 100-360
