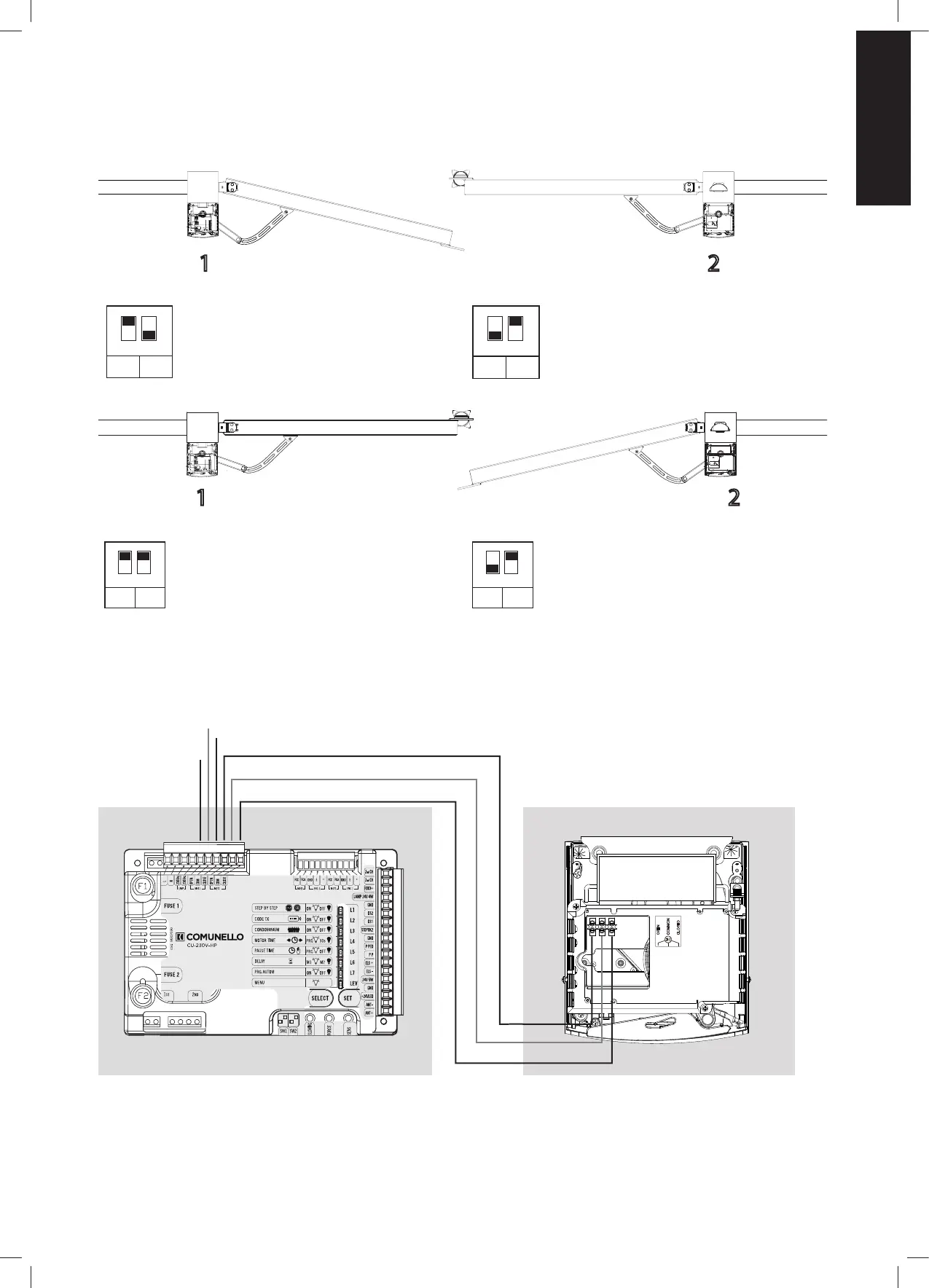

5.3 CONDOR - schema di collegamento dei motori
Congurazione con apertura ritardata del MOTORE n°2
1 2
2
MOTORS
DELAY
MOT 2
1
ON
2
SW1
DIP1 ON = congurazione a 2
motori
DIP2 OFF = Ritardo motore 2
INV
OFF
INV
MOT 2
1
ON
2
SW2
DIP1 OFF = inversione MOTORE
1 disattivata
DIP2 ON = inversione MOTORE
2 attivata
Congurazione con apertura ritardata del MOTORE n°1
1 2
2
MOTORS
DELAY
MOT 1
1
ON
2
SW1
DIP1 ON = congurazione a 2
motori
DIP2 ON = Ritardo motore 1
INV
OFF
INV
MOT 2
1
ON
2
SW2
DIP1 OFF = inversione MOTORE
1 disattivata
DIP2 ON = inversione MOTORE
2 attivata
Collegamento lare dei motori alla centrale di comando
Congurazione con motore MASTER a SINISTRA e motore SLAVE a DESTRA
MOTORE 1 con Centrale di comando
OPEN / APRI con OP1
COMMON / COMUNE con CM1
CLOSED / CHIUDI con CL1
MOTORE 2 senza Centrale di comando
OPEN / APRI con OP2
COMMON / COMUNE con CM2
CLOSED / CHIUDI con CL2
2nCH
2nCH
FOT+
L24V
DS2
GND
DS1
S8K2
GND
PPED
PP
ELS+
ELS-
24V
GND
+LED
ANT-
ANT+
L N
OP1 CM1 CL1 OP2 CM2 CL2
230V 230V
FC2 FA2 GND E2 E2+
GND E1 E1+ FC1
FA1
Black
Brown
Blue
CONDOR [2/2]- schema di collegamento dei motori
