Comunello CU - 230V - HP - Page 12

12
COMUNELLO ®Copyright 2019 - All rights reserved

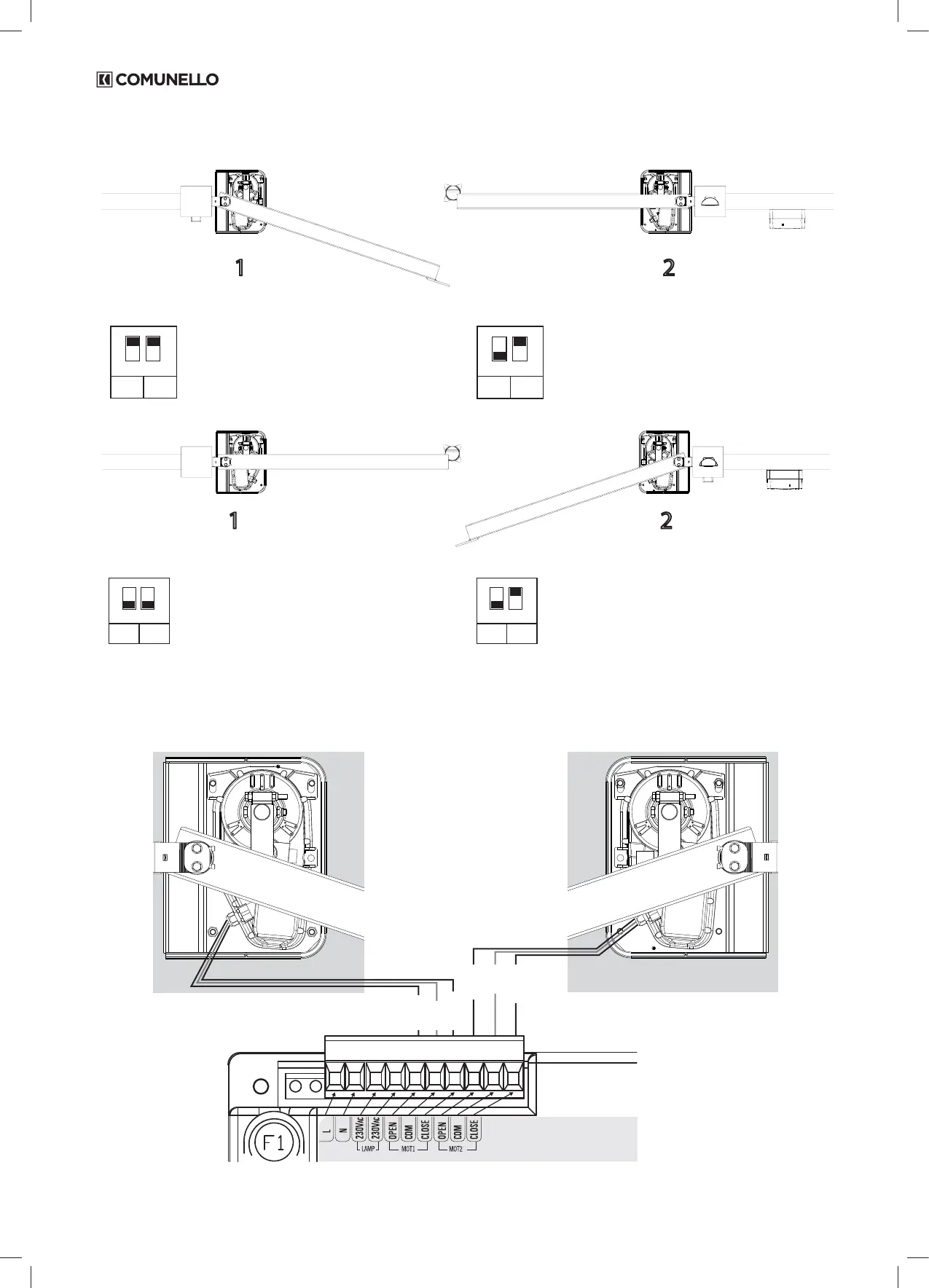

5.4 EAGLE- schema di collegamento dei motori
Congurazione con apertura ritardata del MOTORE n°2
1 2
2
MOTORS
DELAY
MOT 2
1
ON
2
SW1
DIP1 ON = congurazione a 2
motori
DIP2 OFF = Ritardo motore 2
INV
OFF
INV
MOT 2
1
ON
2
SW2
DIP1 OFF = inversione MOTORE
1 disattivata
DIP2 ON = inversione MOTORE
2 attivata
Congurazione con apertura ritardata del MOTORE n°1
1 2
2
MOTOR
DELAY
MOT. 1
1
ON
2
SW1
DIP1 ON = congurazione a 2
motori
DIP2 ON = Ritardo motore 1
INV
OFF
INV
MOT. 2
1
ON
2
SW2
DIP1 OFF = inversione MOTORE
1 disattivata
DIP2 ON = inversione MOTORE
2 attivata
Collegamento lare dei motori alla centrale di comando
Congurazione con motore MASTER a SINISTRA e motore SLAVE a DESTRA
MOTORE n.1 (a sinistra)
NERO con OP1
BLU con CM1
MARRONE con CL1-
MOTORE n.2 (a destra)
BLACK con OP2
BLUE con CM2
MARRONE con CL2
CN1
L N
OP1 CM1 CL1 OP2 CM2 CL2
230V 230V
Brown
Brown
Black
Black
Blue
Blue
