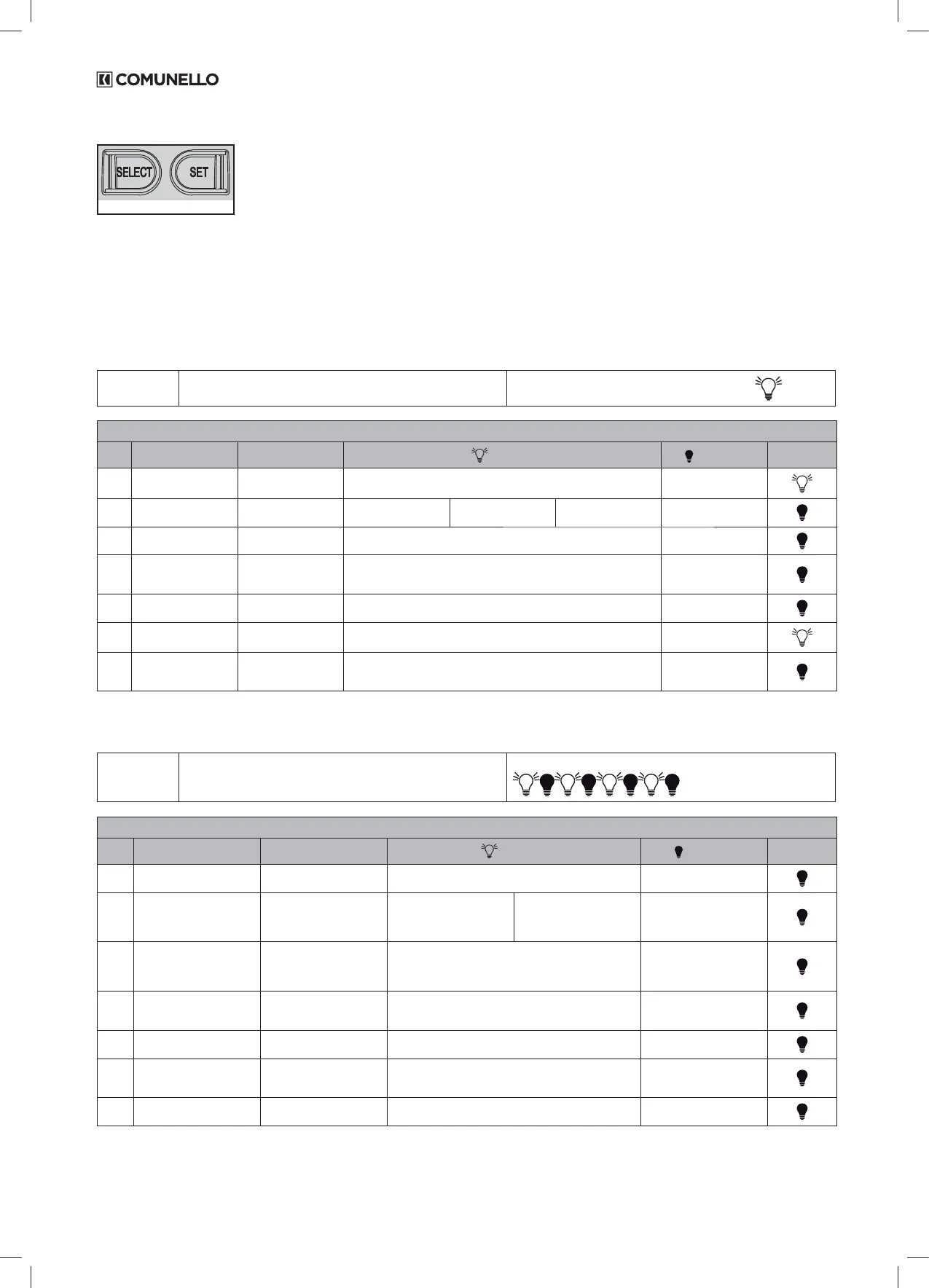

6 DESCRIZIONE DEL MENÙ E DI TUTTE LE FUNZIONI PROGRAMMABILI
La centrale dispone di un MENU PRINCIPALE e di tre sottomenù chiamati ESTESI per personalizzare la programmazione e le varie funzioni
del sistema.
LO STATO DI ACCENSIONE DEL LED “LEV” INDICA QUALE MENU’ E’ ATTIVO
Utilizzare il tasto SELECT premendolo più volte per selezionare la funzione desiderata (accensione lampeggiante del LED corrispondente) nel
menu visualizzato e confermare con il tasto SET:
Il primo menu disponibile è quello PRINCIPALE riassunto nella Tabella 2:
MENU
PRINCIPALE
• Premere il tasto SELECT e selezionare la funzione deside-
rata del menu principale
il LED della funzione LEV resta acceso FISSO:
LIVELLO 0 - MENU PRINCIPALE
LED FUNZIONE DESCRIZIONE LED ON LED OFF DEFAULT
L1 STEP BY STEP Logica di comando Apre-stop-chiude-stop (chiude in pausa in apri parziale) Automatico (apre-
chiude)
L2 CODE TX Memorizza i teleco-
mandi
TX PP TX P.PED TX 2CH AUX. Nessun telecomando
L3 CONDO Attiva la funzione "Con-
dominio"
Dopo il primo, gli altri Comandi vengono ignorati durante l'apertura e il tempo
di pausa
Funzione non attiva
L4 MOTOR TIME Congura il tempo di
movimento e i rallen-
tamenti
Tempo lavoro programmato 30 Secondi, senza
rallentamento (default)
L5 PAUSE TIME Settaggio della chiusura
automatica
Chiusura automatica programmata manualmente Funzione non attiva
L6 DELAY Tempo di ritardo tra le
due ante
Ritardo ante attivo (Non azzerabile) Ritardo ante disattivo
L7 AUTO PROGRAM Programmazione auto-
matica della corsa e dei
rallentamenti
Autoprogrammazione eseguita e memorizzata Autoprogrammazione
da effettuare
TAB.02
Il Secondo menu è quello denito ESTESO 1 e per accedere alle funzioni programmabili seguire le indicazioni qui riportate in Tabella 3:
MENU
ESTESO 1
• Premere il tasto SELECT e scorrere il menu a LED no ad
arrivare al LED LEV;
• premere SET una volta per accedere al menu ESTESO 1.
il LED della funzione LEV LAMPEGGIA con questa frequenza
LIVELLO 1 - MENU ESTESO 1
LED FUNZIONE DESCRIZIONE LED ON LED OFF DEFAULT
L1 UOMO PRESENTE Comando di tipo "Uomo
Presente"
Funzione attiva Funzione disattiva
L2 PULSANTE PEDONALE /
ANTA SINGOLA
Congurazione degli ingressi
PP e PPED
Apertura e chiusura con due
pulsanti differenti
PP: Pulsante Apri/Chiudi
PPED: Anta singola
Anta con apertura parziale/
pedonale
PP: Apri/Chiudi
PPED: apertura parziale
Anta con apertura parziale/
pedonale PP: Start / Stop
PPED: apertura parziale
MOT1
L3 PULSANTE PEDONALE
/ DS3
Congurazione dell'ingresso
PPED come apertura parziale
oppure come ingresso foto-
cellula aggiuntivo
Impostazione dell'ingresso N.A. PPED come ingresso N.C.
fotocellula DS3
Impostazione dell'ingresso PPED
come funzionamento Pedonale
N.A.
L4 FOTOTEST Effettuare il Test delle
fotocellule prima di ogni
movimento
Funzione attiva Funzione disattiva
L5 DS2 STOP IN CHIUDE Congurazione l'ingresso
della fotocellula DS2
Funzione attiva Funzione disattiva
L6 DS1 INVERSIONE PARZIALE Congurazione l'ingresso
della fotocellula DS1
In caso di intervento il motore fa un' Inversione Parziale In caso di intervento il
motore fa un' Inversione
Completa
L7 BLOCCO / 8K2 Congurazione dell'ingresso
di Sicurezza
Impostazione bilanciata 8K2 Impostazione Normalmente
Chiusa
TAB.03
