5.3 CONDOR - Anschlussplan der Motoren

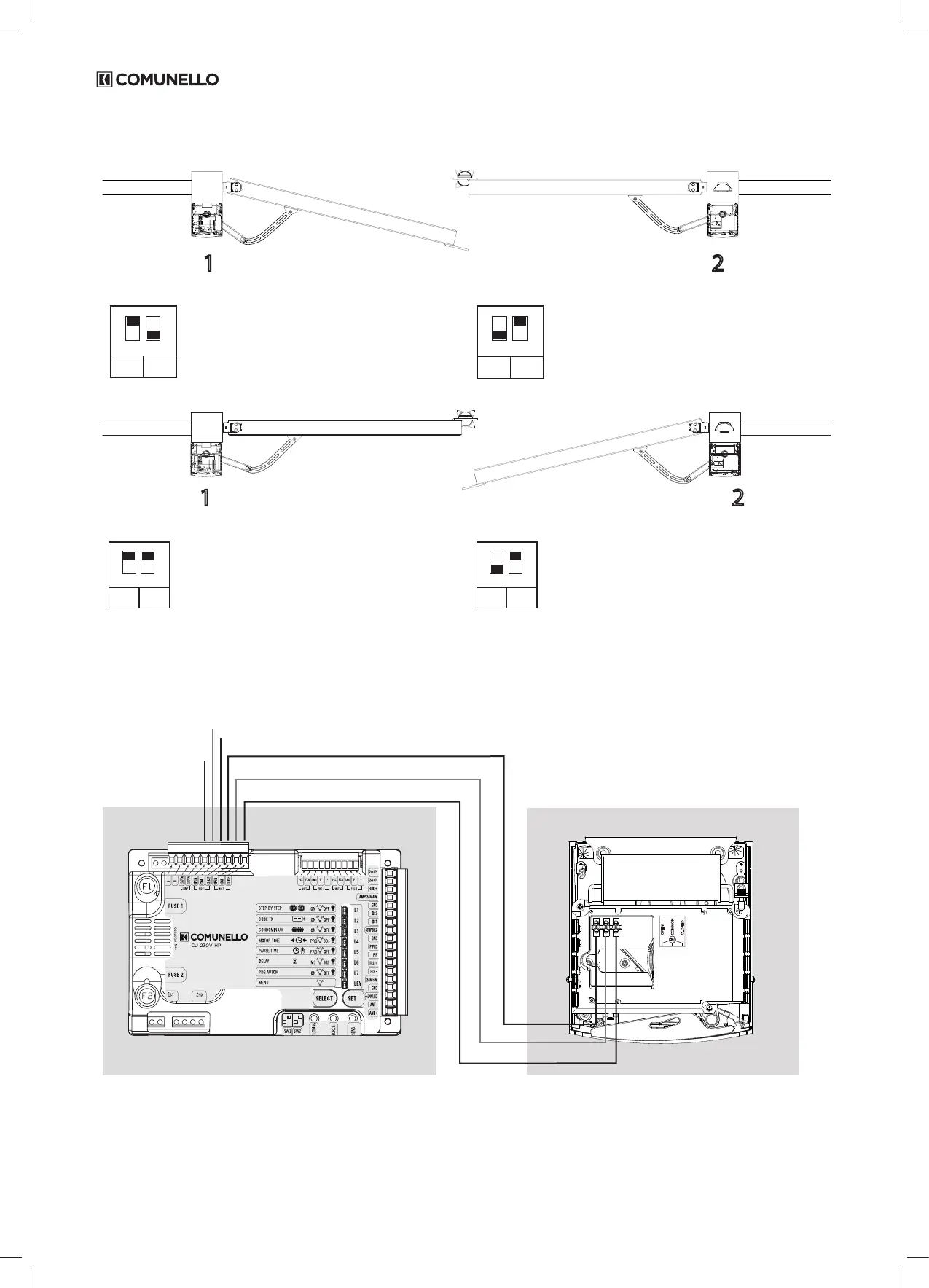

Konguration mit verzögerter Öffnung des MOTORS Nr. 2
1 2
2
MOTORS
DELAY
MOT 2
1
ON
2
SW1
DIP1 ON = Konguration mit 2
Motoren
DIP2 OFF = Verzögerung Motor
2
INV
OFF
INV
MOT 2
1
ON
2
SW2
DIP1 OFF =
Drehrichtungsumkehrung MO-
TOR 1 deaktiviert
DIP2 ON =
Drehrichtungsumkehrung MO-
TOR 2 aktiviert
Konguration mit verzögerter Öffnung des MOTORS Nr. 1
1 2
2
MOTORS
DELAY
MOT 1
1
ON
2
SW1
DIP1 ON = Konguration mit 2
Motoren
DIP2 ON = Verzögerung Motor 1
INV
OFF
INV
MOT 2
1
ON
2
SW2
DIP1 OFF =
Drehrichtungsumkehrung MO-
TOR 1 deaktiviert
DIP2 ON =
Drehrichtungsumkehrung MO-
TOR 2 aktiviert
Kabelanschluss der Motoren an das Steuergerät
Konguration mit HAUPTMOTOR LINKS und NEBENMOTOR RECHTS
MOTOR 1 mit Steueraggregat
OPEN / ÖFFNEN mit OP1
GEMEINSAME LEITUNG mit CM1
CLOSED / SCHLIESSEN mit CL1
MOTOR 2 ohne Steueraggregat
OPEN / ÖFFNEN mit OP2
GEMEINSAME LEITUNG mit CM2
CLOSED / SCHLIESSEN mit CL2
2nCH
2nCH
FOT+
L24V
DS2
GND
DS1
S8K2
GND
PPED
PP
ELS+
ELS-
24V
GND
+LED
ANT-
ANT+
L N
OP1 CM1 CL1 OP2 CM2 CL2
230V 230V
FC2 FA2 GND E2 E2+
GND E1 E1+ FC1
FA1
Black
Brown
Blue
