DEUTSCH

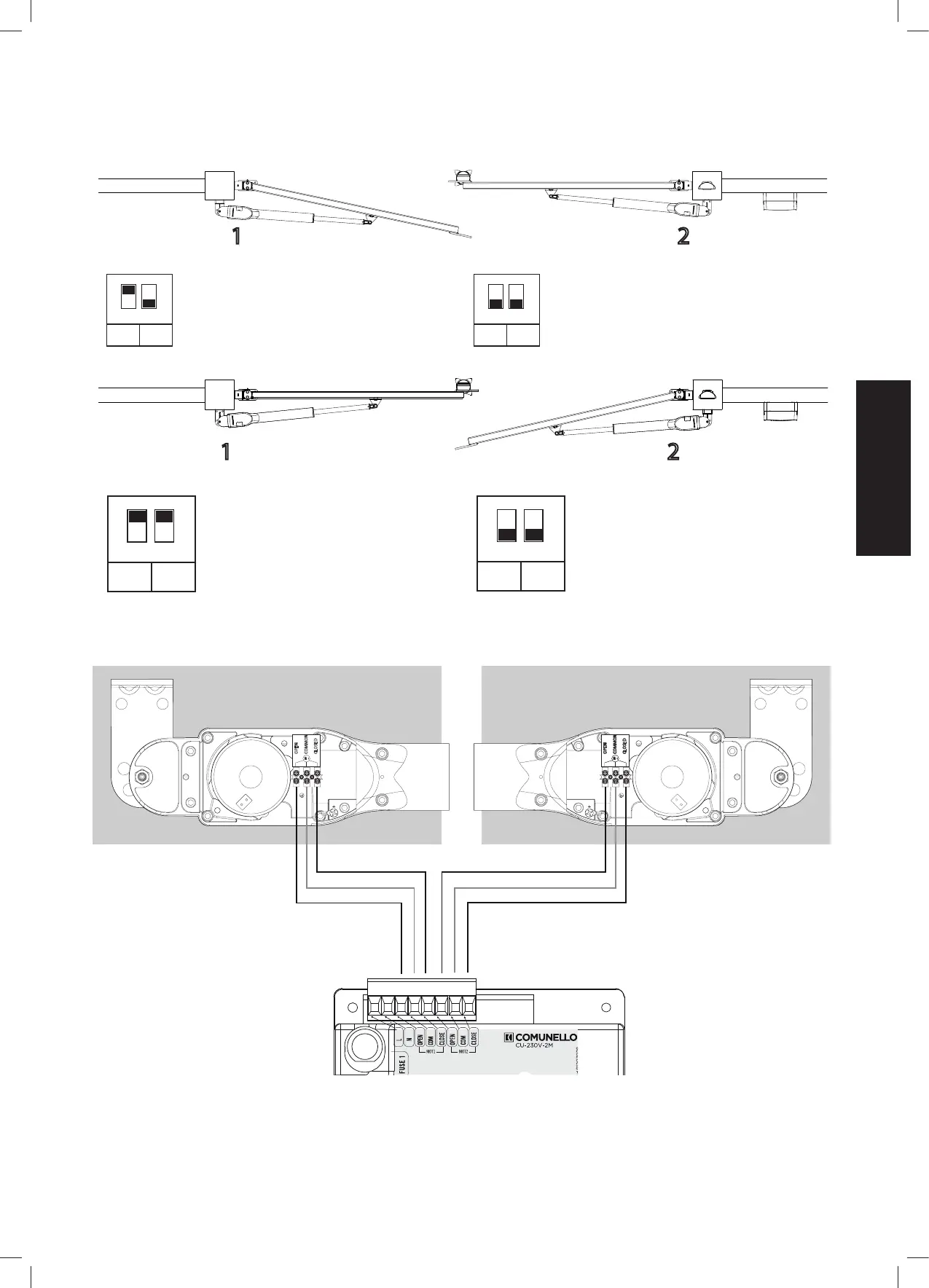

5.2 RAM - Anschlussplan der Motoren
Konguration mit verzögerter Öffnung des MOTORS Nr. 2
1 2
2
MOTORS
DELAY
MOT 2
1
ON
2
SW1
DIP1 ON = Konguration mit 2
Motoren
DIP2 OFF = Verzögerung Motor
2
INV
OFF
INV
OFF
1
ON
2
SW2
DIP1 OFF =
Drehrichtungsumkehrung MO-
TOR 1 deaktiviert
DIP2 OFF =
Drehrichtungsumkehrung MO-
TOR 2 deaktiviert
Konguration mit verzögerter Öffnung des MOTORS Nr. 1
1 2
2
MOTORS
DELAY
MOT 1
1
ON
2
SW1
DIP1 ON = Konguration mit 2
Motoren
DIP2 ON = Verzögerung Motor 1
INV
OFF
INV
OFF
1
ON
2
SW2
DIP1 OFF =
Drehrichtungsumkehrung MO-
TOR 1 deaktiviert
DIP2 OFF =
Drehrichtungsumkehrung MO-
TOR 2 deaktiviert
Kabelanschluss der Motoren an das Steuergerät
OPEN / ÖFFNEN mit OP1
GEMEINSAME LEITUNG mit CM1
CLOSED / SCHLIESSEN mit CL1
OPEN / ÖFFNEN mit OP2
GEMEINSAME LEITUNG mit CM2
CLOSED / SCHLIESSEN mit CL2
M
+24 V 0 V
M
~
OPEN COMMON CLOSED
M
~
OPEN COMMON CLOSED
M
~
OPEN COMMON CLOSED
M
~
OPEN COMMON CLOSED
M
~
OPEN COMMON CLOSED
L N
OP1 CM1 CL1 OP2 CM2 CL2
