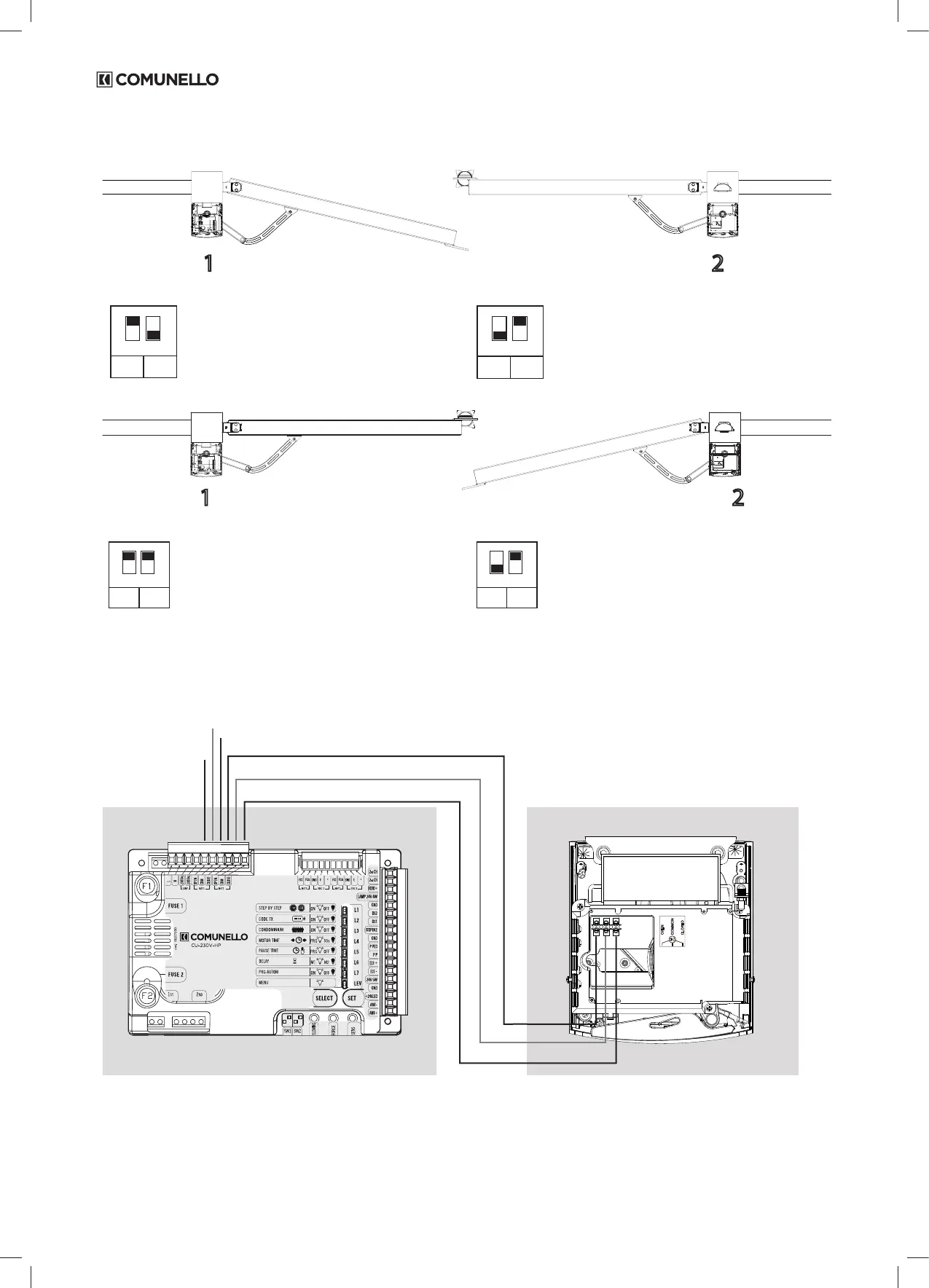

5.3 CONDOR - schéma de raccordement des moteurs
Conguration à ouverture retardée du MOTEUR n°2
1 2
2
MOTORS
DELAY
MOT 2
1
ON
2
SW1
DIP1 ON = conguration à 2
moteurs
DIP2 OFF = Retard du moteur 2
INV
OFF
INV
MOT 2
1
ON
2
SW2
DIP1 OFF = inversion du MO-
TEUR 1 désactivée
DIP2 ON = inversion du MO-
TEUR 2 activée
Conguration à ouverture retardée du MOTEUR n°1
1 2
2
MOTORS
DELAY
MOT 1
1
ON
2
SW1
DIP1 ON = conguration à 2
moteurs
DIP2 ON = Retard du moteur 1
INV
OFF
INV
MOT 2
1
ON
2
SW2
DIP1 OFF = inversion du MO-
TEUR 1 désactivée
DIP2 ON = inversion du MO-
TEUR 2 activée
Raccordement laire des moteurs à l’unité de commande
Conguration avec moteur MAÎTRE à GAUCHE et moteur ESCLAVE à DROITE
MOTEUR 1 avec unité de commande
OPEN / OUVRIR avec OP1
COMMON avec CM1
CLOSED / FERMER avec CL1
MOTEUR 2 sans unité de commande
OPEN / OUVRIR avec OP2
COMMON avec CM2
CLOSED / FERMER avec CL2
2nCH
2nCH
FOT+
L24V
DS2
GND
DS1
S8K2
GND
PPED
PP
ELS+
ELS-
24V
GND
+LED
ANT-
ANT+
L N
OP1 CM1 CL1 OP2 CM2 CL2
230V 230V
FC2 FA2 GND E2 E2+
GND E1 E1+ FC1
FA1
Black
Brown
Blue
