FRANÇAIS

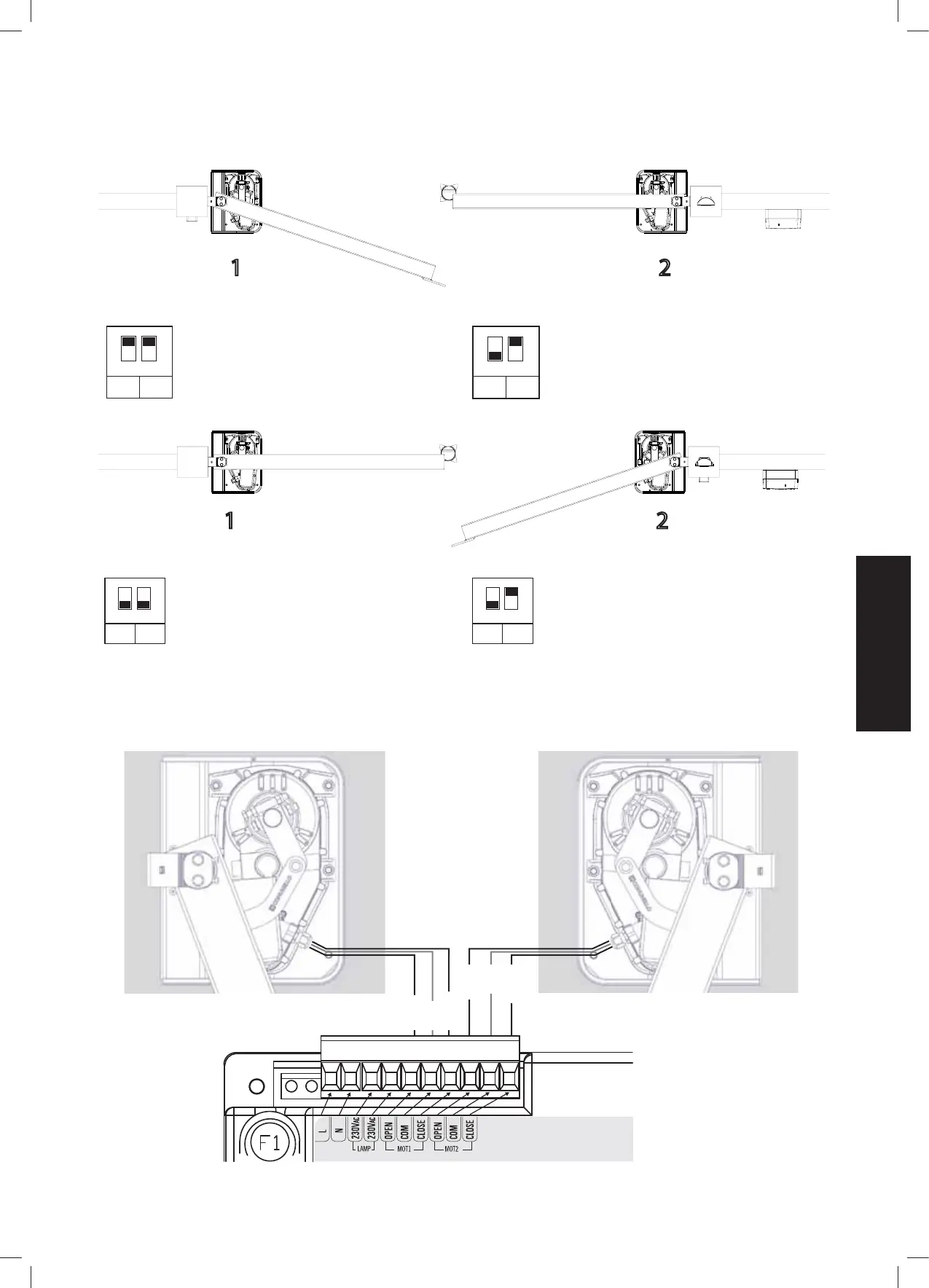

5.4 EAGLE- schéma de raccordement des moteurs
Conguration à ouverture retardée du MOTEUR n°2
1 2
2
MOTORS
DELAY
MOT 2
1
ON
2
SW1
DIP1 ON = conguration à 2
moteurs
DIP2 OFF = Retard du moteur 2
INV
OFF
INV
MOT 2
1
ON
2
SW2
DIP1 OFF = inversion du MO-
TEUR 1 désactivée
DIP2 ON = inversion du MO-
TEUR 2 activée
Conguration à ouverture retardée du MOTEUR n°1
1 2
2
MOTOR
DELAY
MOT. 1
1
ON
2
SW1
DIP1 ON = conguration à 2
moteurs
DIP2 ON = Retard du moteur 1
INV
OFF
INV
MOT. 2
1
ON
2
SW2
DIP1 OFF = inversion du MO-
TEUR 1 désactivée
DIP2 ON = inversion du MO-
TEUR 2 activée
Raccordement laire des moteurs à l’unité de commande
Conguration avec moteur MAÎTRE à GAUCHE et moteur ESCLAVE à DROITE
MOTEUR n.1 (à gauche)
NOIR su OP1
BLEU sur CM1
MARRON sur CL1-
MOTEUR n.2 (à droite)
BLACK with OP2
BLUE on CM2
BROWN on CL2
CN1
L N
OP1 CM1 CL1 OP2 CM2 CL2
230V 230V
Brown
Brown
Black
Black
Blue
Blue
