14 Guide pas à pas pour l’Unidrive M100/M101/M200/M201/M300
Édition : 1
ÉTAPE 8 : Câblage du variateur
M100/M200/M300 : Le schéma de câblage correspond à la configuration par défaut du variateur (Pr 05 réglé sur AV)
qui est un contrôle de fréquence via l’entrée analogique 1 (0 à 10 V) ou l’entrée analogique 2 (0 à 10 V),
sélectionnable à l’aide de la borne 14.
M101/M201 : La configuration par défaut utilise le Potentiomètre de référence de vitesse embarqué à la place de
l’entrée analogique pour la référence de fréquence (seule la borne de déverrouillage du variateur est nécessaire).

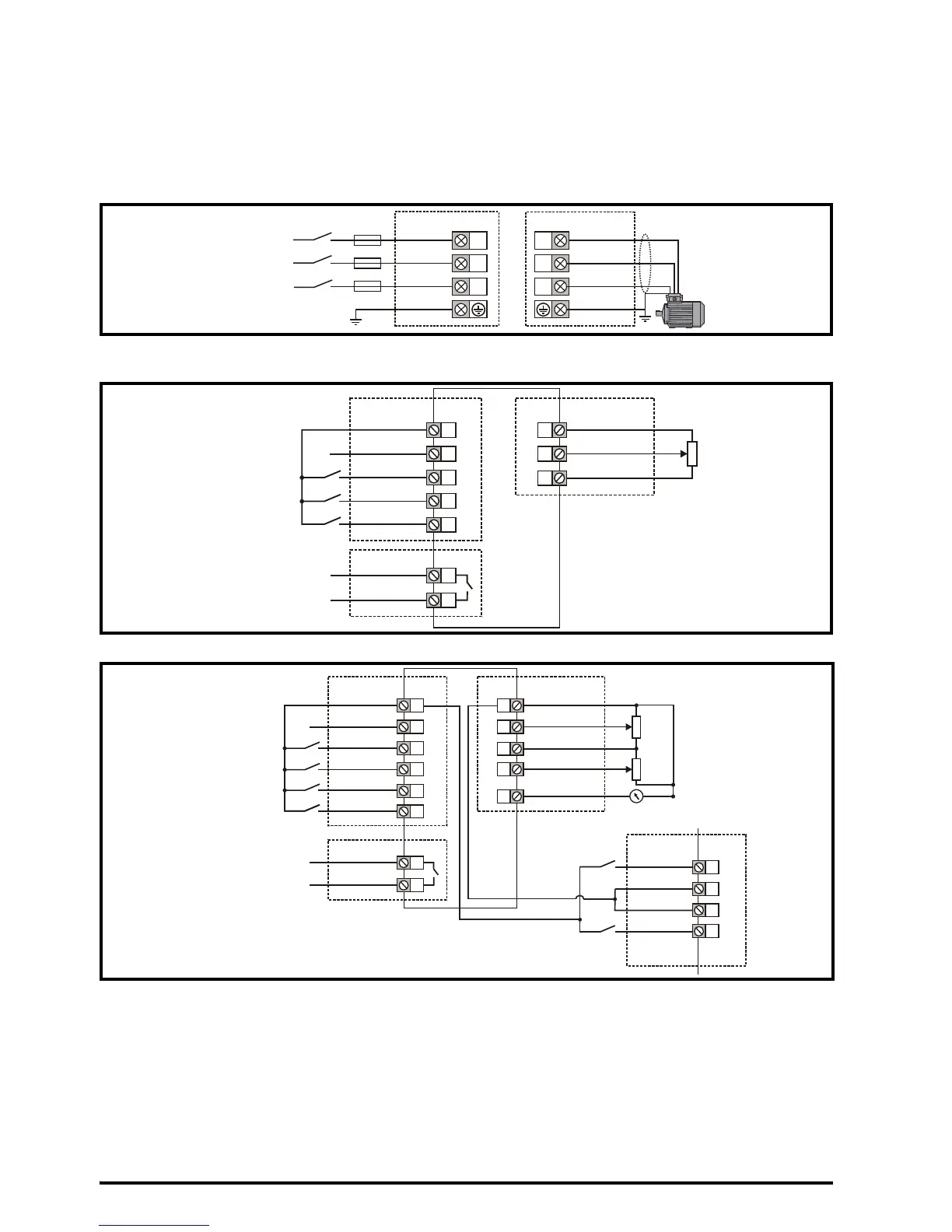

Figure 8-1 Raccordements des bornes de puissance
* En monophasé, l’alimentation doit être raccordée à L1 et L3.
Figure 8-2 Raccordements des bornes de contrôle de l’Unidrive M100/M101
Figure 8-3 Raccordements des bornes de contrôle de l’Unidrive M200/M201/M300
** Non nécessaire sur les variateurs Unidrive M101 et M201 étant donné qu’ils sont déjà équipés du Potentiomètre
de référence de vitesse. Les commande Marche/Arrêt sont données à partir du clavier et si la marche arrière est
nécessaire, l'utilisateur doit régler Pr 17 sur On.
*** L’Unidrive M300 utilise les entrées Absence sûre du couple (déverrouillage du variateur) et la borne 11 n’est pas
affectée.
**** 250 Vac maximum (UL classe 1).
Consulter la section 4.4 du Guide de mise en service rapide pour des informations complémentaires et les
schémas de câblage des autres configurations proposées.
Une résistance de freinage externe peut être utilisée, si nécessaire. Consulter la section 4.5.1 du Guide d'installation -
Puissance pour de plus amples informations.
L1
L2
L3
U
V
W
Alimentation AC
Moteur
Alimentation AC
monophasée*/
triphasée
9
10
11
12
13
1
2
4
41
42
E/S logiques
Relais****
E/S analogique
Fréquence Nulle
Déverrouillage
du variateur
Marche avant**
Marche arrière**
Variateur prêt
24 V utilisateur
E/S logique 1
Entrée logique 2
Entrée logique 3
Entrée logique 4
Référence
fréquence**
10 kΩ
0 V
Entrée analogique 1
10 V utilisateur
9
10
11
12
13
14
41
42
1
2
7
4
5
10 kΩ
10 kΩ
34
33
31
32
0 V
E/S logiques
Relais 1****
E/S analogiques
Fréquence Nulle
Déverrouillage
du variateur***
Marche avant**
Marche arrière**
Sélection entrée
analogique 1 / entrée
analogique 2
Référence
fréquence 1**
Référence
fréquence 2**
Sortie fréquence
M300 uniquement
24 V utilisateur
E/S logique 1
Entrée logique 2
Entrée logique 3
Entrée logique 4
Entrée logique 5
0 V
Entrée analogique 1
10 V utilisateur
Entrée analogique 2
Sortie analogique 1
24 V utilisateur
Variateur prêt
Absence sûre du couple
(Safe Torque
Off)
ST01
0 V
ST01
0 V
ST02
ST02
