30 Unidrive M100/M101/M200/M201/M300 Guida dettagliata
Versione numero: 1
FASE 8: Cablare l'azionamento
M100/M200/M300: lo schema elettrico si riferisce alla configurazione predefinita dell'azionamento (Pr 05 impostato
su AV) che prevede il controllo della frequenza tramite ingresso analogico 1 (0 -10 V) o ingresso analogico 2 (0 -10 V)
selezionato mediante il terminale 14.
M101/M201: le impostazioni di default utilizzano il potenziometro per l'impostazione del riferimento della velocità
interno piuttosto che l'ingresso analogico per il riferimento della frequenza (serve solo il terminale Abilitazione
azionamento).

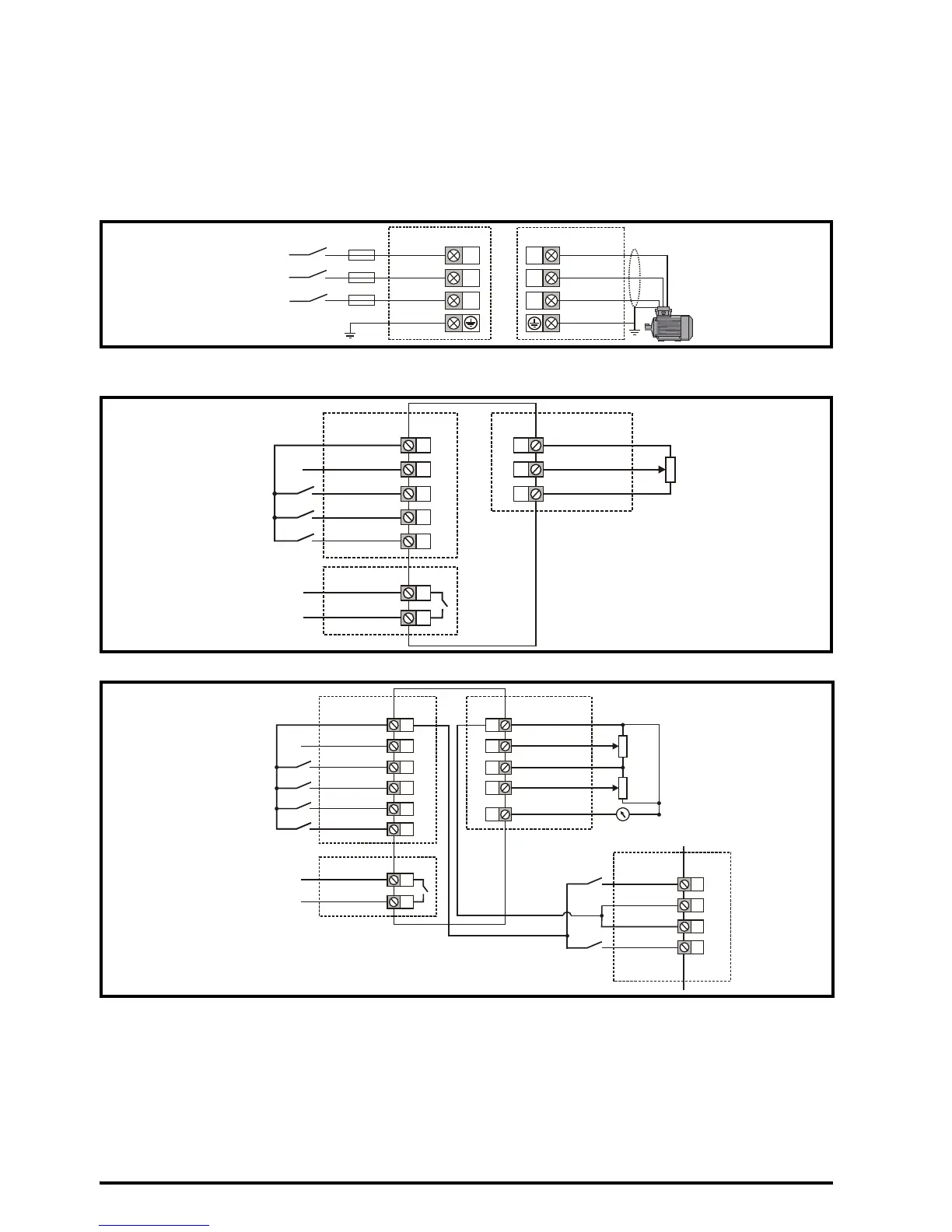

Figura 8-1 Collegamenti dei terminali di alimentazione
* Con un'alimentazione monofase, la si deve collegare a L1 e a L3.
Figura 8-2 Collegamenti dei terminali di controllo per Unidrive M100/M101
Figura 8-3 Collegamenti dei terminali di controllo per Unidrive M200/M201/M300
** Non necessario per Unidrive M101 e M201 perché il potenziometro per l'impostazione del riferimento della
velocità è già incorporato nel prodotto. I comandi di Marcia/Arresto vengono dati da tastiera e se occorre invertire la
direzione l'utente imposterà il Pr 17 su On
*** Unidrive M300 utilizza ingressi Safe Torque Off (abilitazione azionamento) e il terminale 11 non è assegnato.
**** 250 V c.a. max. (UL classe 1).
Per ulteriori informazioni e per gli schemi elettrici per configurazioni alternative si veda la sezione 4.4 della Guida
introduttiva.
Se necessario, si può collegare una resistenza di frenatura esterna. Per ulteriori dettagli si veda la sezione 4.5.1
della Guida ai collegamenti elettrici.
