38 Unidrive M100/M101/M200/M201/M300 Guía detallada
Publicación: 1
PASO 8: Cableado del accionamiento
M100/M200/M300: El diagrama de cableado es para la configuración por defecto del accionamiento (Pr 05 ajustado
en AV), cuya frecuencia se controla mediante Entrada analógica 1 (0 -10 V) o Entrada analógica 2 (0-10 V),
seleccionada por el terminal 14.
M101/M201: Para el ajuste por defecto se utiliza el Potenciómetro de referencia de velocidad integrado en lugar de la
entrada analógica para la referencia de frecuencia (solo si se requiere el terminal de activación del accionamiento).

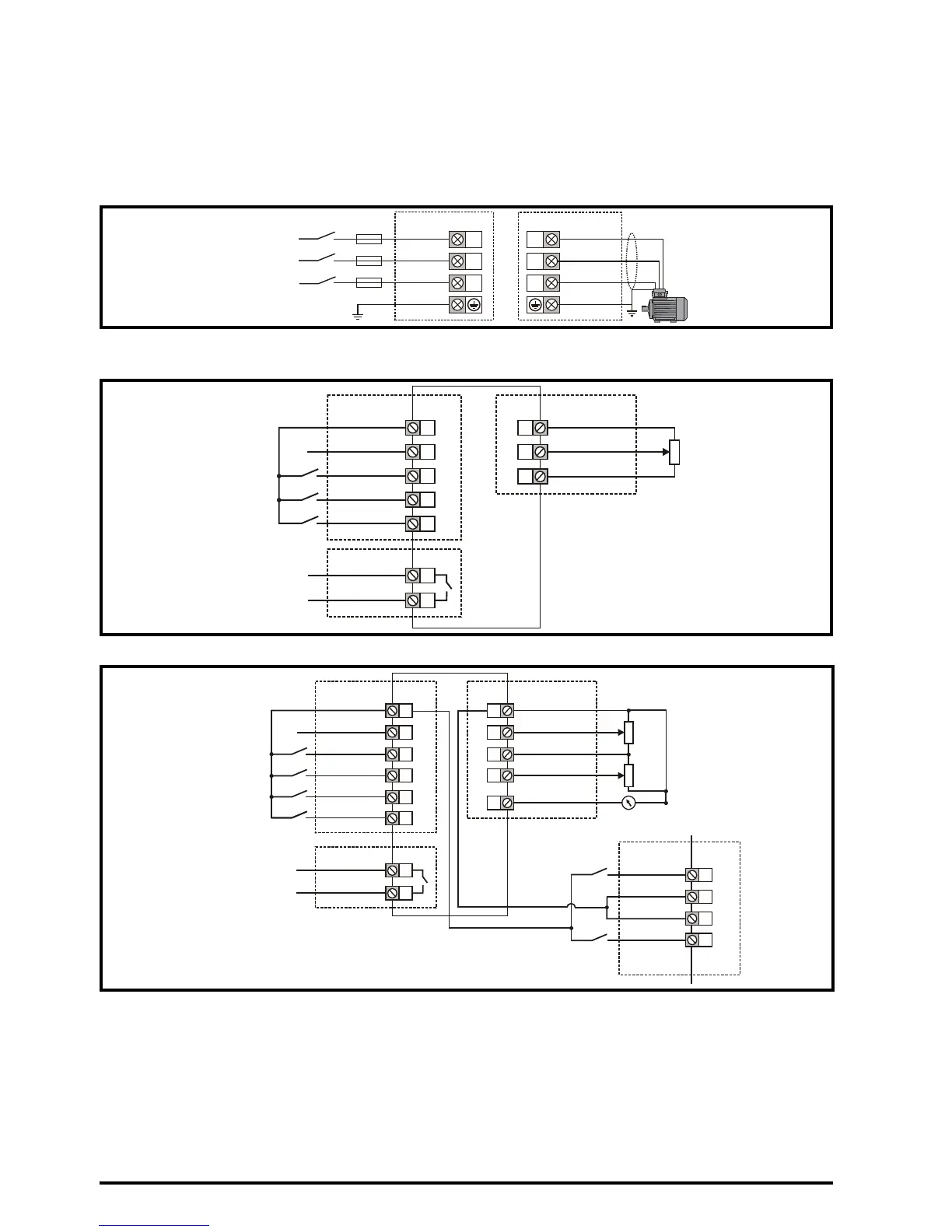

Figura 8-1 Conexiones de los terminales de potencia
* Con alimentación monofásica, esta debe conectarse a L1 y L3.
Figura 8-2 Conexiones de terminales de control de Unidrive M100/M101
Figura 8-3 Conexiones de terminales de control de Unidrive M200/M201/M300
** No se requiere en los accionamientos Unidrive M101 y M201 dado que el producto ya tiene integrado el
Potenciómetro de referencia de velocidad. Las instrucciones Run/Stop se indican desde el teclado y, si se necesita
invertir la dirección, el usuario debe ajustar Pr 17 en On.
*** Unidrive M300 utiliza entradas Safe Torque Off (activación del accionamiento) y el terminal 11 no está asignado.
**** 250 VCA como máximo (UL clase 1).
Consulte en la sección 4.4 de la Guía de consulta rápida información y diagramas de control de configuraciones
alternativas.
Si es necesario, se puede conectar una resistencia de frenado externa. Para obtener más información, consulte la
sección 4.5.1 en la Guía de instalación.
L1
L2
L3
U
V
W
Alimentación de CA
Motor
A
limentación CA
monofásica*/
trifásica
9
10
11
12
13
1
2
4
41
42
E/S digital
Relé****
E/S analógica
Frecuencia cero
Activación de
accionamiento
Marcha adelante**
Marcha atrás**
Accionamiento correcto
Usuario 24 V
E/S digital 1
Entrada digital 2
Entrada digital 3
Entrada digital 4
Referencia de
frecuencia**
10 kΩ
0 V
Entrada analógica 1
Usuario 10 V
9
10
11
12
13
14
41
42
1
2
7
4
5
10 kΩ
10 kΩ
34
33
31
32
0 V
E/S digital
Relé 1****
E/S analógica
Frecuencia cero
Activación de
accionamiento***
Marcha adelante**
Marcha atrás**
Seleccionar
entrada analógica 1/
entrada analógica 2
Referencia de
frecuencia 1**
Referencia de
frecuencia 2**
Salida de frecuencia
Solo M300
Usuario 24 V
E/S digital 1
Entrada digital 2
Entrada digital 3
Entrada digital 4
Entrada digital 5
0 V
Entrada analógica 1
Usuario 10 V
Entrada analógica 2
Salida analógica 1
Usuario 24 V
Accionamiento correcto
Safe Torque
Off
ST01
0 V
ST01
0 V
ST02
ST02
