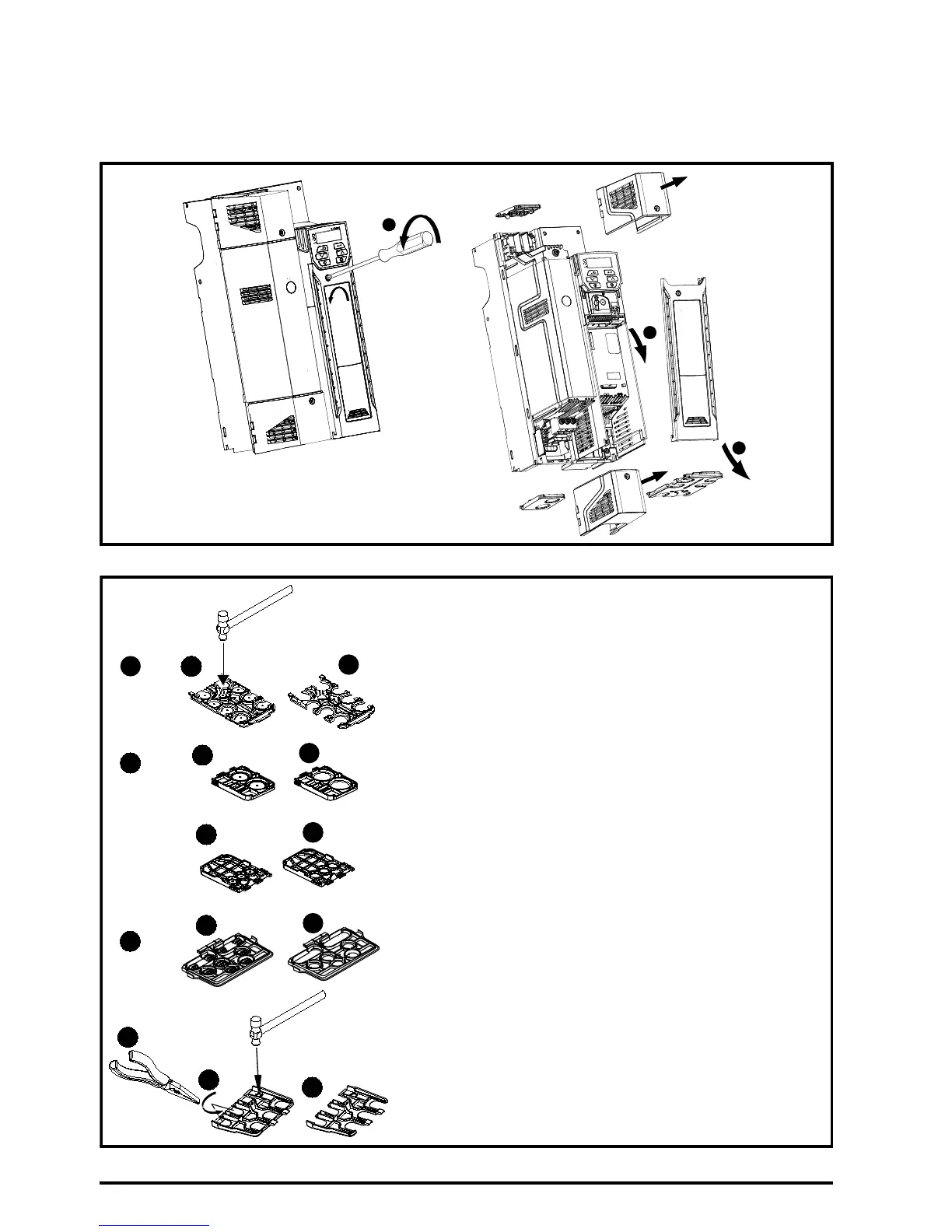

FASE 6: Rimuovere la copertura dei terminali
1. Servendosi di un cacciavite a taglio, ruotare la clip di fissaggio della copertura dei terminali in senso antiorario
di circa 30°.
2. Fare scorrere la copertura dei terminali verso il basso.
3. Rimuovere la copertura dei terminali nella direzione mostrata.
Rimozione degli elementi preincisi della protezione per le dita
1
2
3
A
1
2
2
1
2
1
2
1
2
1
3
2
B
C
D
A: Taglie da 5 a 9
B: Solo taglia 5
C: Solo taglia 6
D: Taglie da 7 a 9
Collocare la protezione contro il contatto accidentale su una
superficie piana e solida e colpire con un martello i dischetti
preincisi da rimuovere come mostrato nella figura (1). Per le
taglie da 7 a 9, si possono utilizzare delle forbici per togliere i
dischetti preincisi, afferrando quelli da rimuovere e torcendoli
come mostrato (3). Continuare fino a rimuovere tutti gli elementi
preincisi necessari (2). Una volta rimossi gli elementi preincisi,
eliminare qualsiasi bava o bordo tagliente.
I gommini di protezione per le dita sono contenuti nel kit di
accessori per le taglie 5 e 6.
