20
SVENSKA

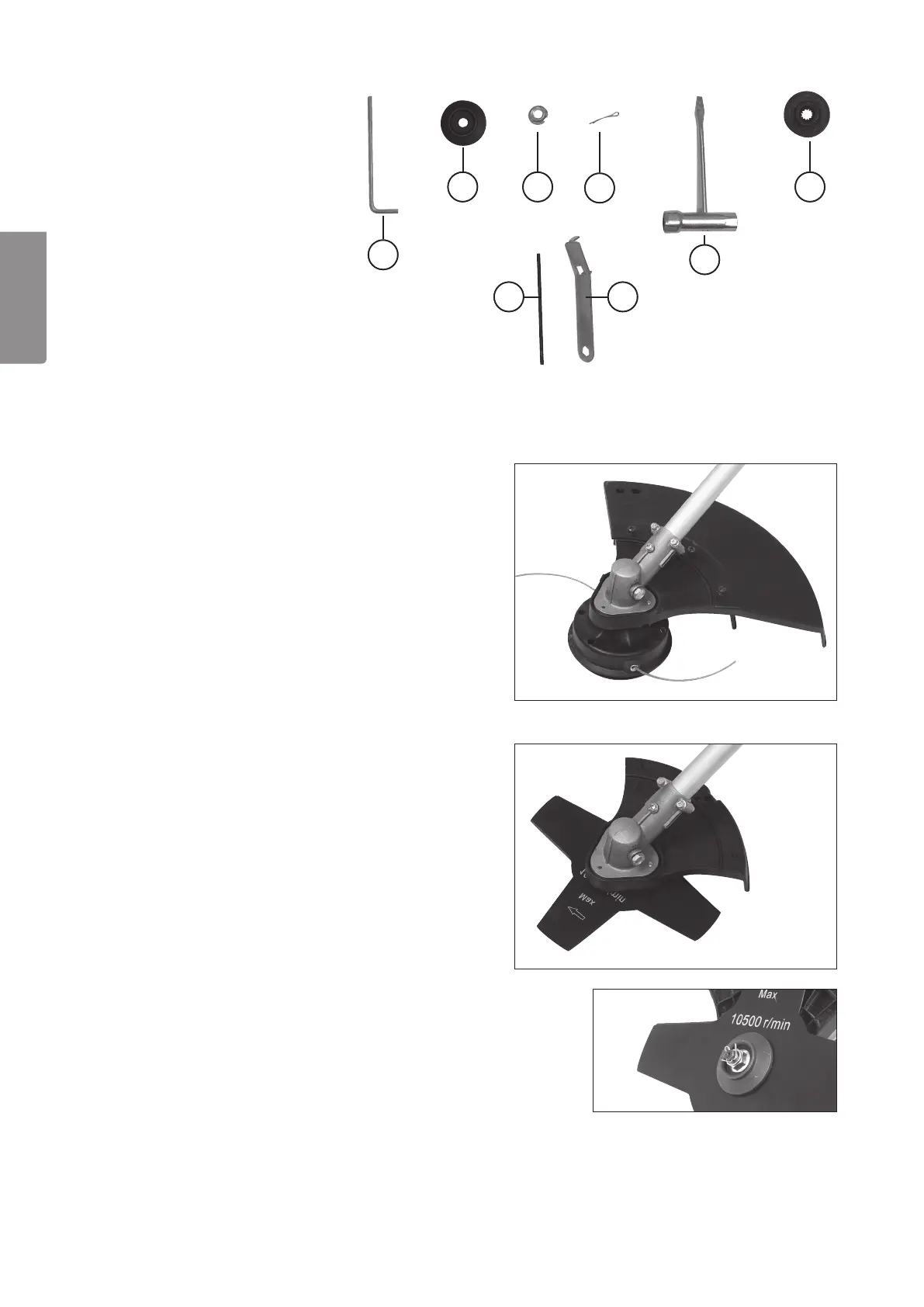

Tillbehör
18. Insexnyckel
19. Yttre flänsbricka
20. Mutter
21. Saxsprint
22. Universalnyckel
23. Inre flänsbricka
24. Verktyg för att låsa axeln
25. Nyckel till trimmerhuvud
5.4 Montera skärutrustning
Varning! Sly- och grästrimmern får endast användas med trimmerhuvud och nylontråd eller fyrbladig slyklinga,
inga andra tillbehör får användas.
1018
1023
1021
10201019
1022
1024 1025
5.5 Montera trimmerhuvud
1. Tryck på den inre flänsbrickan på drivaxeln med den
plana sidan utåt. Lås drivaxeln genom att sätta in
verktyget (24) genom hålet i kåpan (som är fäst under
växelhuset) och hålet i drivaxeln.
2. Skruva på trimmerhuvudet moturs och dra åt.
3. Se till att både klingskyddet (det inre) och trimmer-
skyddet (det yttre med trådkniven på) är monterat.
5.6 Montera slyklinga
1. Tryck på den inre flänsbrickan på drivaxeln med den
plana sidan utåt. Lås drivaxeln genom att sätta in
verktyget (24) genom hålet i kåpan (som är fäst under
växelhuset) och hålet i drivaxeln.
2. Montera slyklingan på drivaxeln så att klingans
centrumhåll passar på den inre flänsbrickans
upphöjning.
3. Håll fast klingan och montera den yttre flänsbrickan
med den plana sidan mot slyklingan.
4. Dra fast muttern på drivaxeln med den bifogade
universalnyckeln. Obs! Muttern är vänstergängad.
5. Sätt i den bifogade saxsprinten i hålet på drivaxeln och
vik ut den för att säkra muttern.
6. Kontrollera att slyklingan är centrerad och sitter fast.
7. Ta bort den yttre delen, d.v.s trimmerskyddet som
trådkniven är monterad på. Kom ihåg att sätta tillbaka
trimmerskyddet vid byte till trimmerhuvud.
Varning! Slyklingan måste vara centrerad på den inre fläns-
brickan, annars kan det leda till personskada eller skada på
produkten.
