Cotech YT9071A - Montage der Schneidausrüstung

59
DEUTSCH

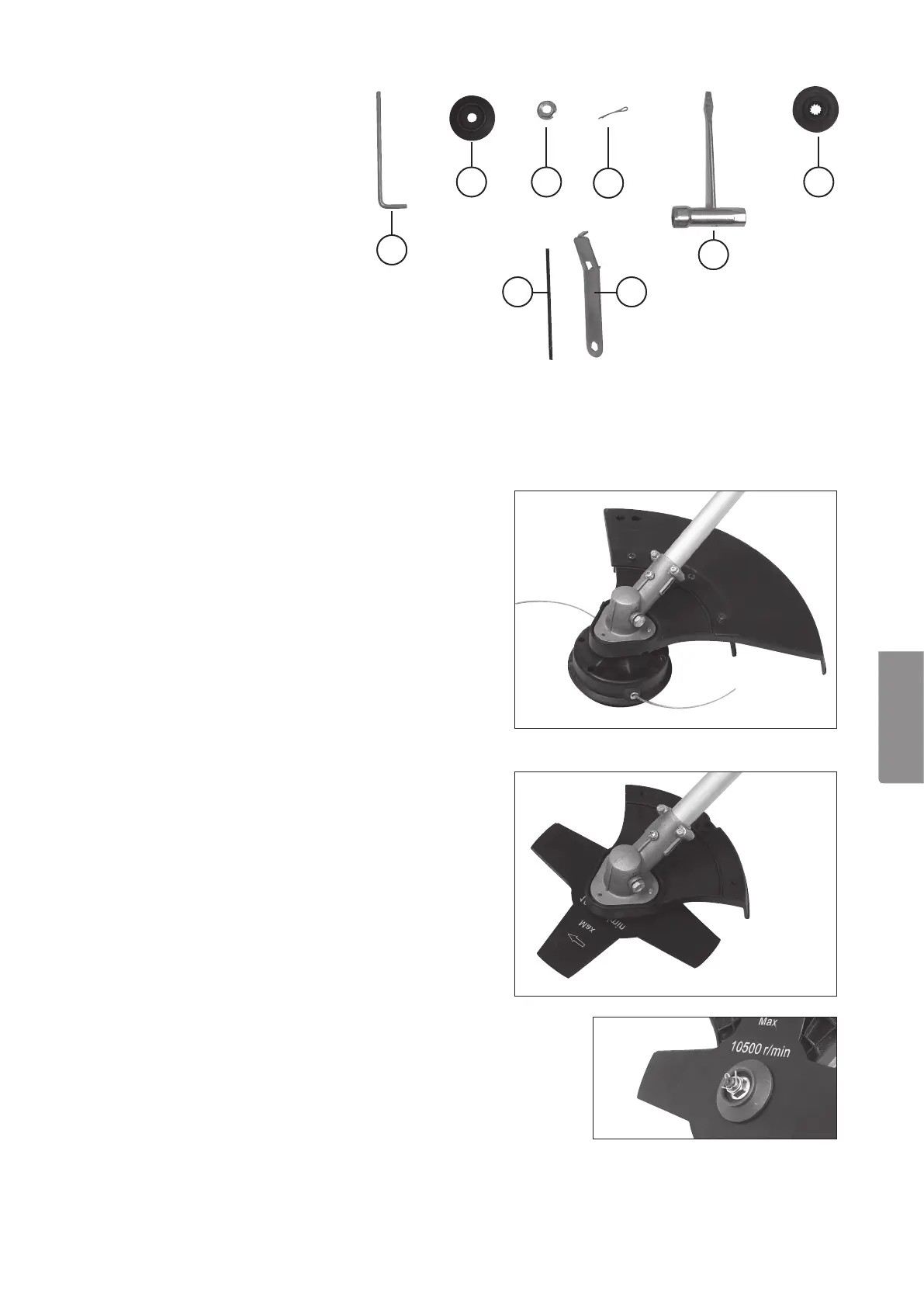

Zubehör
18. Innensechskantschlüssel
19. Äußere Flanschscheibe
20. Mutter
21. Splint
22. Universalschlüssel
23. Innere Flanschscheibe
24. Werkzeug zum Blockieren derAchse
25. Schlüssel für den Trimmerkopf
5.4 Montage der Schneidausrüstung
Warnung: Die Motorsense für Hecken und Gras nur mit einem Trimmerkopf und Nylonfaden oder mit einer
vierblättrigen Heckenklinge verwenden. Kein anderes Zubehör anwenden.
5.5 Montage des Trimmerkopfes
1. Auf dieinnere Flanschscheibe ander Antriebsachse mit
derflachen Seite außen drücken. Die Antriebsachse
blockieren. Dazu dasWerkzeug (9) durch dieÖffnung in
derKappe (die unter dem Getriebegehäuse befestigt ist)
und dieÖffnung in derAntriebsachse schieben.
2. Den Trimmerkopf entgegen dem Uhrzeigersinn
anschrauben und anziehen.
3. Darauf achten, dass sowohl derKlingenschutz (der innere)
als auch derTrimmerschutz (der äußere mit dem
Fadenmesser) montiert sind.
5.6 Montage der Heckenklinge
1. Auf dieinnere Flanschscheibe ander Antriebsachse mit
derflachen Seite außen drücken. Die Antriebsachse
blockieren. Dazu dasWerkzeug (9) durch dieÖffnung in
derKappe (die unter dem Getriebegehäuse befestigt ist)
und dieÖffnung in derAntriebsachse schieben.
2. Die Heckenklinge so ander Antriebsachse montieren,
dass diemittlere Öffnung derKlinge auf dieErhöhung
derinneren Flanschscheibe passt.
3. Die Klinge festhalten und dieäußere Flanschscheibe so
anbringen, dass dieflache Seite zur Heckenklinge weist.
4. Die Mutter ander Antriebsachse mit dem im
Lieferumfang enthaltenen Universalschlüssel anziehen.
Hinweis: Die Sicherungsmutter hat ein Linksgewinde.
5. Den mitgelieferten Splint in dieÖffnung ander Antriebsachse
einführen und drehen, um dieMutter zu sichern.
6. Sicherstellen, dass dieHeckenklinge zentriert ist und
fest sitzt.
7. Den äußeren Teil, d. h. den Trimmerschutz, an
dem dasFadenmesser montiert ist, entfernen.
Den Trimmerschutz beim Wechsel des Trimmerschutzes
wieder anbringen.
Warnung: Die Heckenklinge muss auf derinneren Flansch-
scheibe zentriert sein, ansonsten können Verletzungen oder
Schäden am Produkt dieFolge sein.
1018
1023
1021
10201019
1022
1024 1025
